单侧双侧梁组合式蒸汽动力传动机构

项目分类:发动机 发布时间:2023-08-11 ID:705566
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构
  • 单侧双侧梁组合式蒸汽动力传动机构

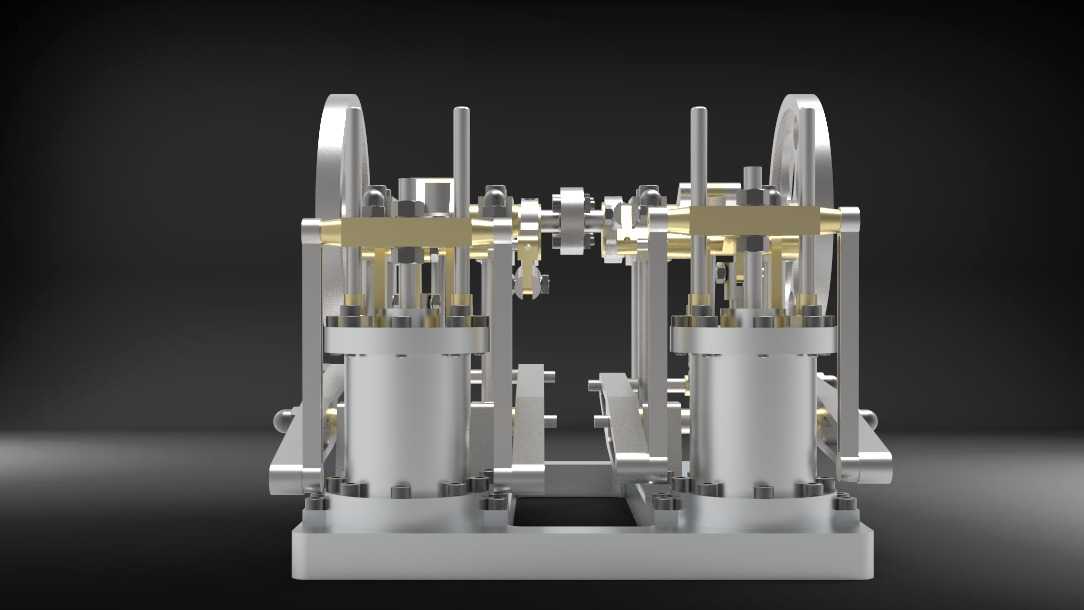

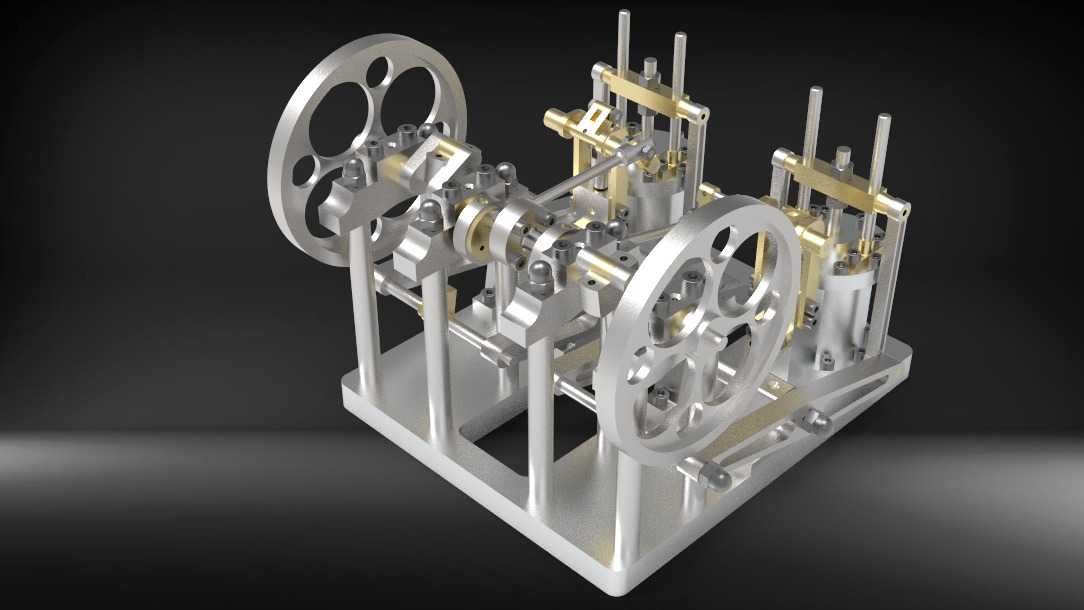

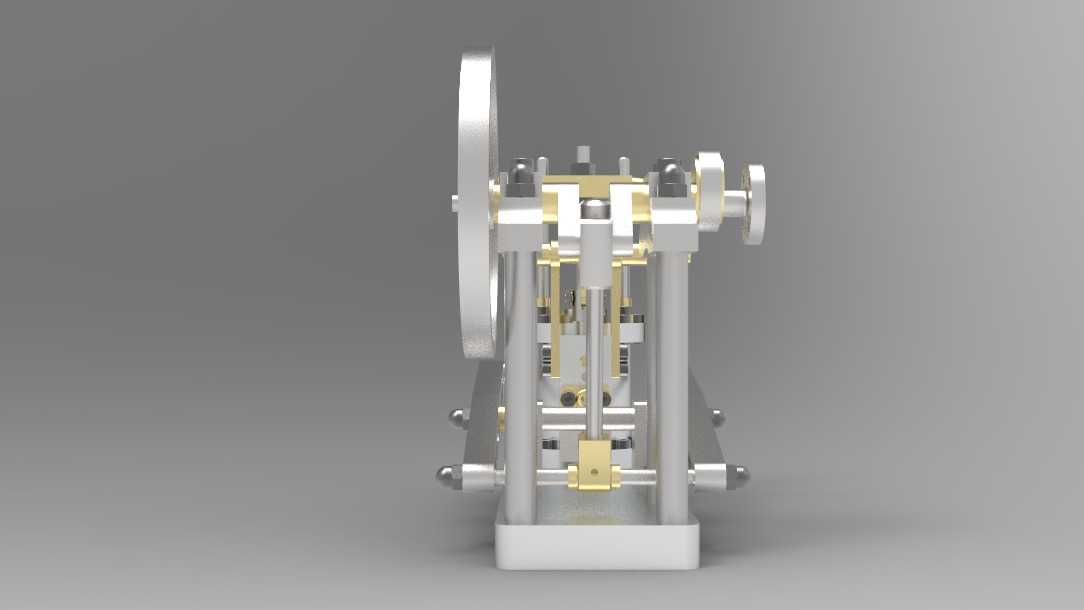

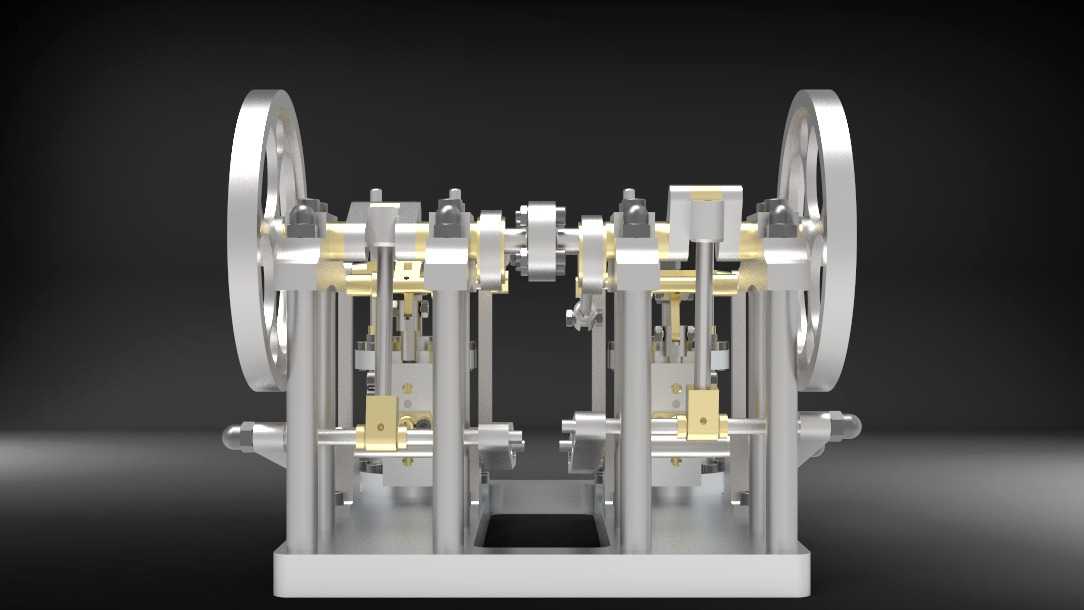

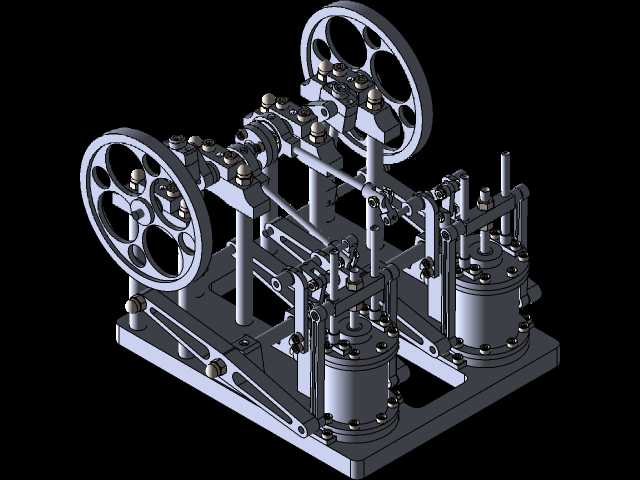

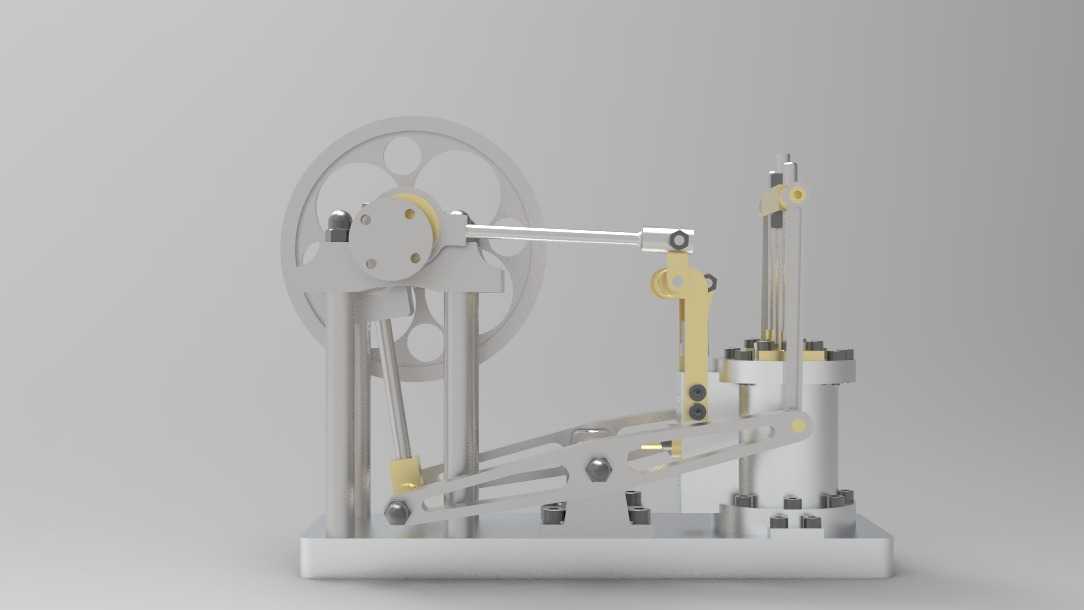

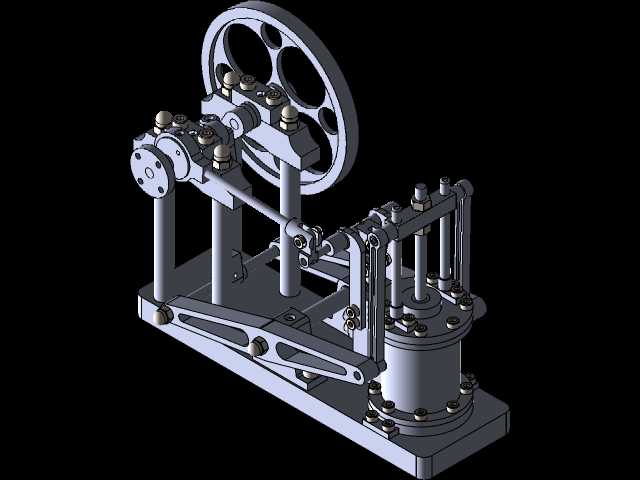

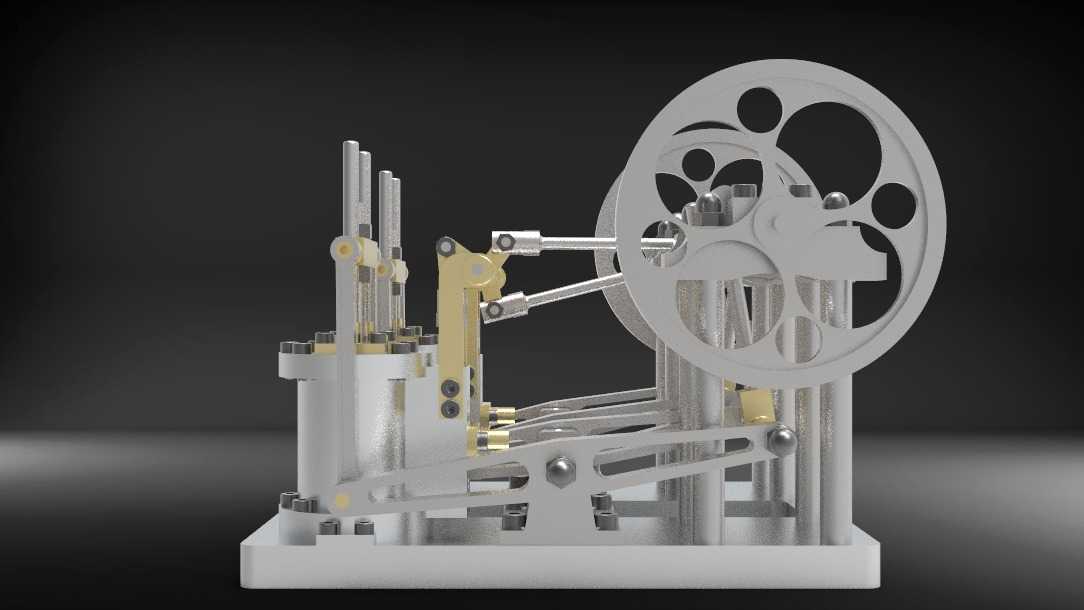

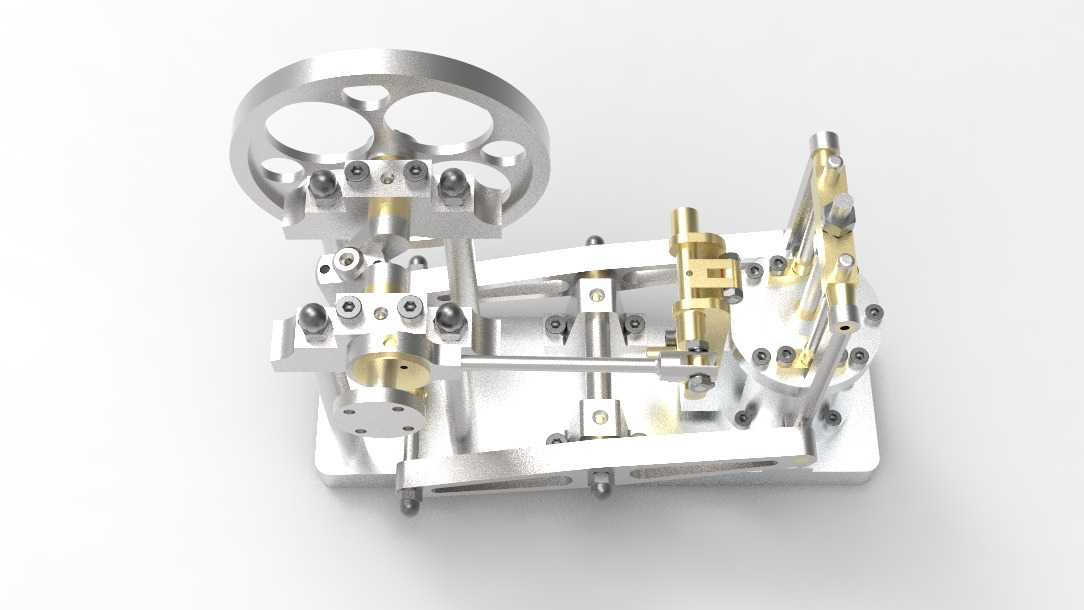

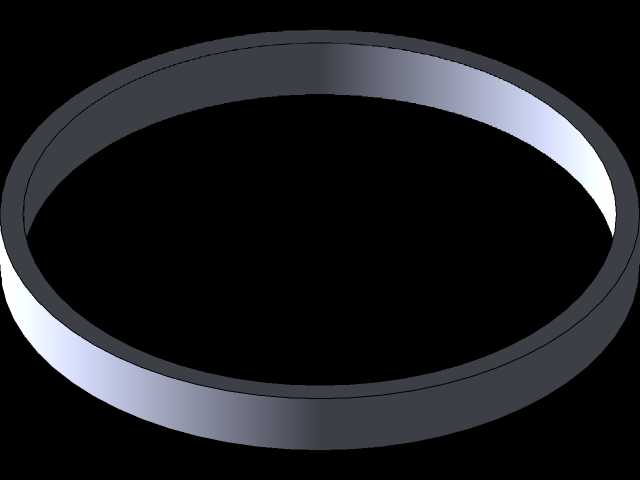

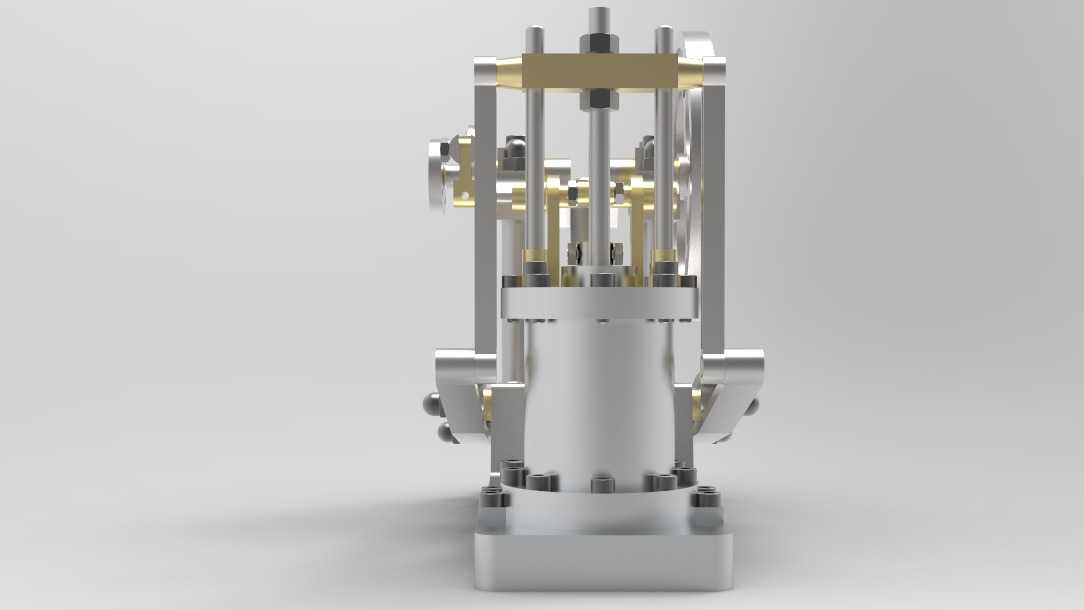

  这套梁式传动动力机构,核心是通过单侧与双侧梁的组合布局,实现活塞往复运动到旋转动力输出的稳定转换,最早的应用场景可追溯到固定式工业动力输出场景,在电力普及前的工厂车间、小型泵站、农副产品加工站点,这类结构的动力装置曾承担着驱动作业机具的核心作用,即便在当下,这类结构也常被用于动力原理教学演示、小型复古动力装置改装、精密机械爱好者的传动结构验证场景中。从实际功能来看,这套机构通过立式活塞缸的直线往复输出,搭配铰接在机架上的梁结构做摆动传导,相比传统直连曲柄的结构,梁式布局可以放大活塞的输出力矩,同时降低曲柄连杆机构的侧向受力,减少活塞与缸壁之间的偏磨问题,延长核心动密封部件的使用寿命;双侧梁的布局可以平衡单侧摆动带来的机架侧向载荷,

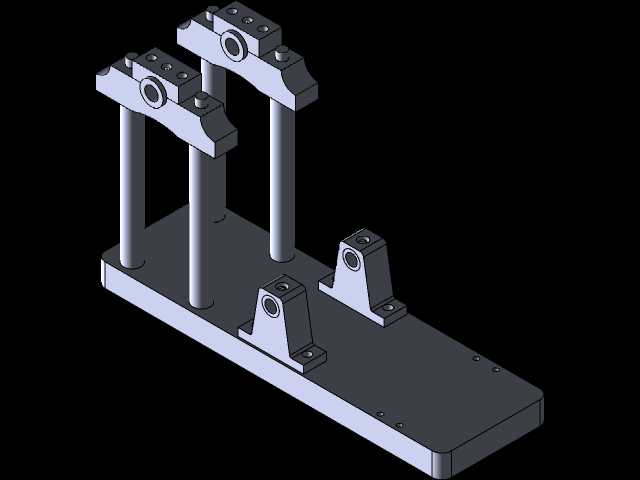

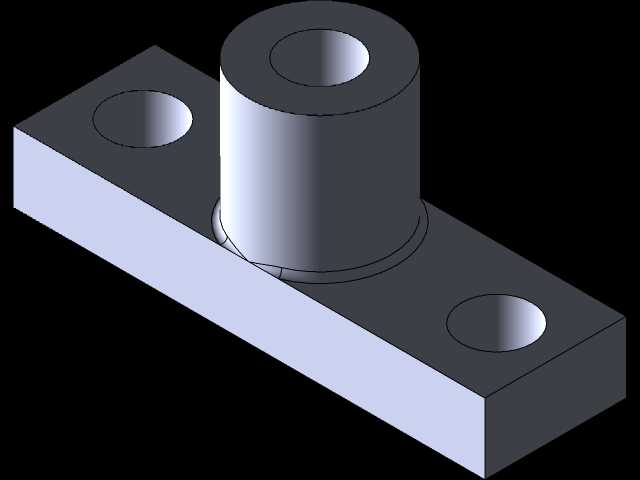

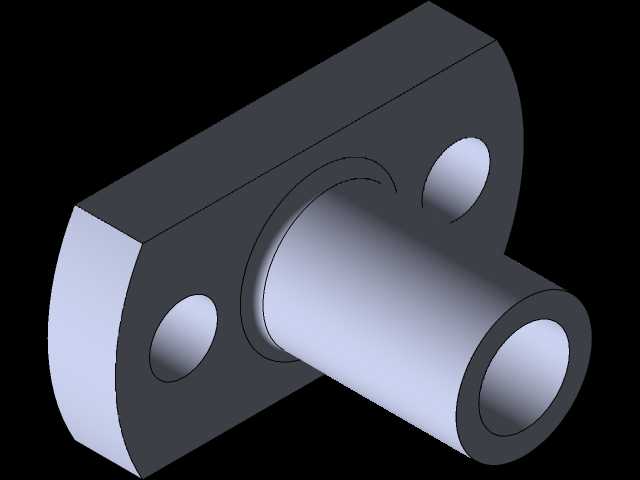

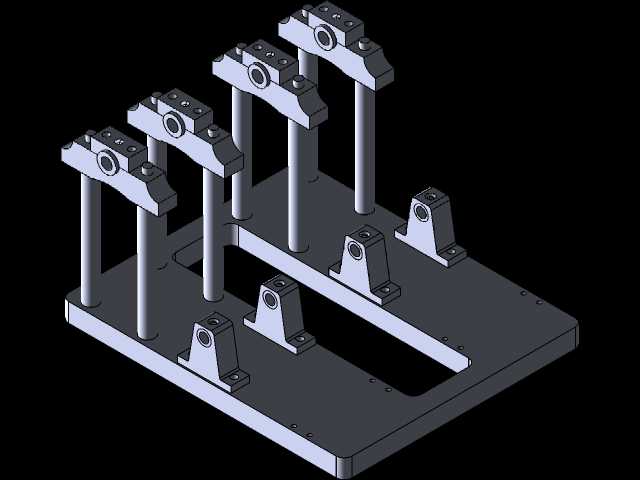

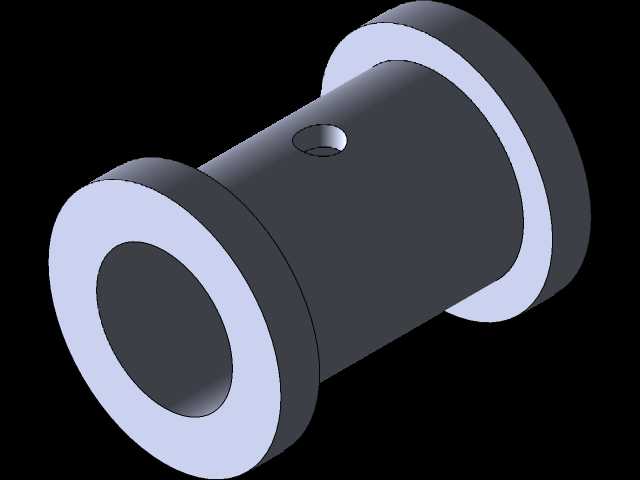

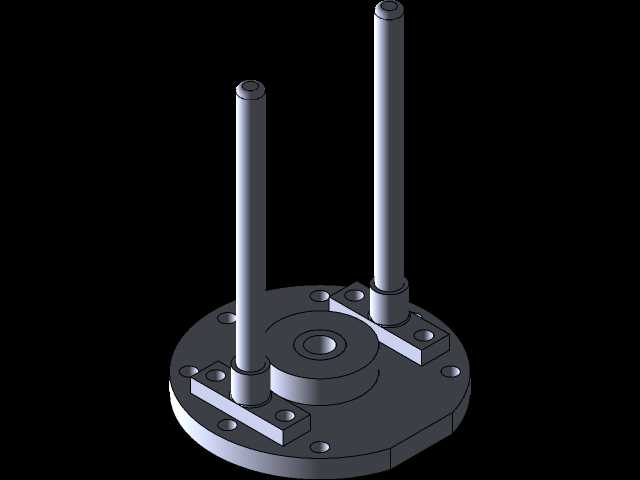

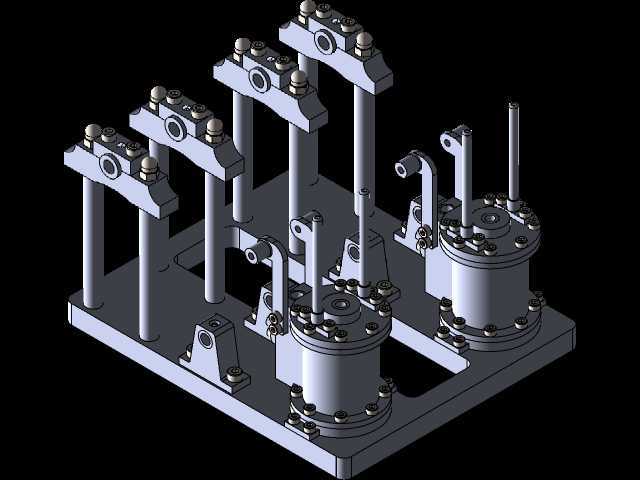

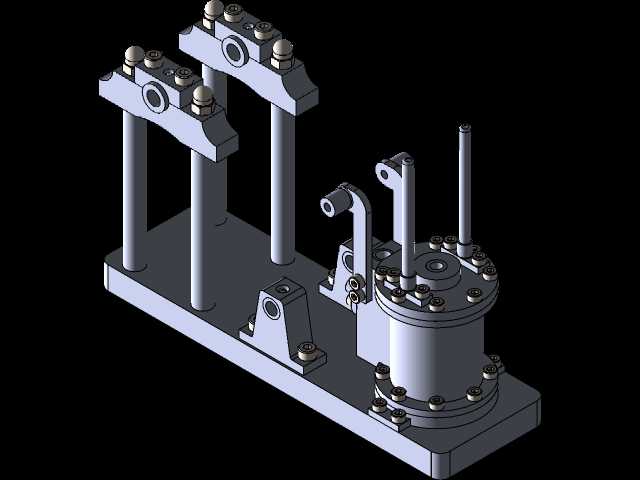

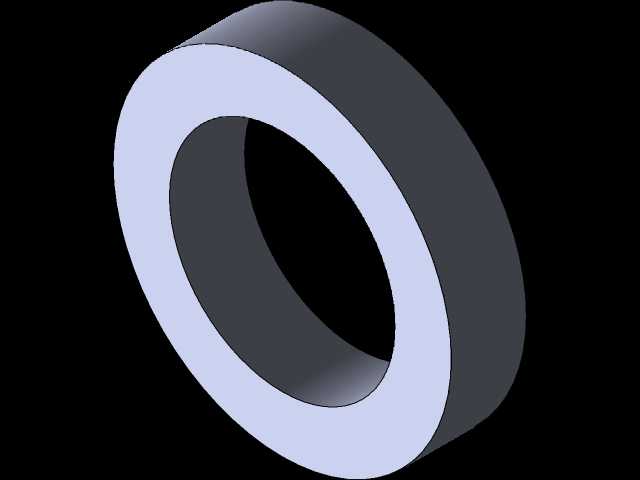

  让设备运行时的振动幅度大幅降低,即便在没有厚重混凝土基础的安装场景下,也能保持稳定的运行状态。设计过程中首先要确认的是活塞的行程参数,梁的摆动铰接点位置直接决定了曲柄的回转半径,需要匹配飞轮的转动惯量,确保活塞在上下止点位置时,飞轮储存的动能可以顺利带动机构越过死点,避免出现卡滞反转的问题;所有铰接位置都采用了销轴加轴套的配合结构,预留了合理的间隙公差,既保证转动灵活无卡滞,又不会因为间隙过大产生传动冲击;机架部分采用立式框架结构,底部为整板式安装基座,所有立柱、缸体安装座、梁铰接座、飞轮轴承座都集成在基座上,安装时只需要将基座通过螺栓固定在水平安装面即可,不需要额外做分体部件的同轴度校准,降低了现场安装的调试难度。外形尺寸上,

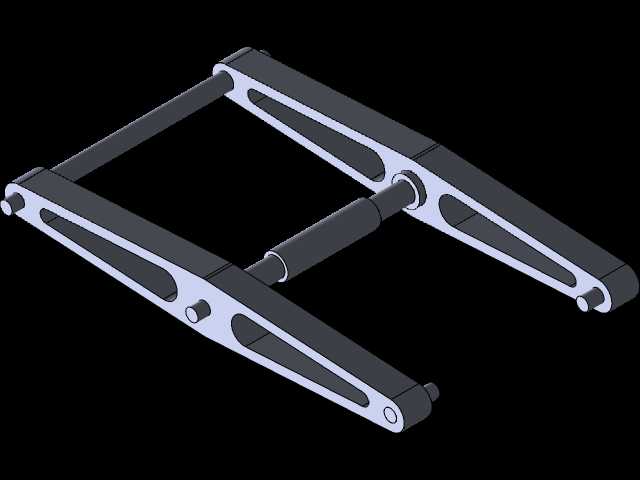

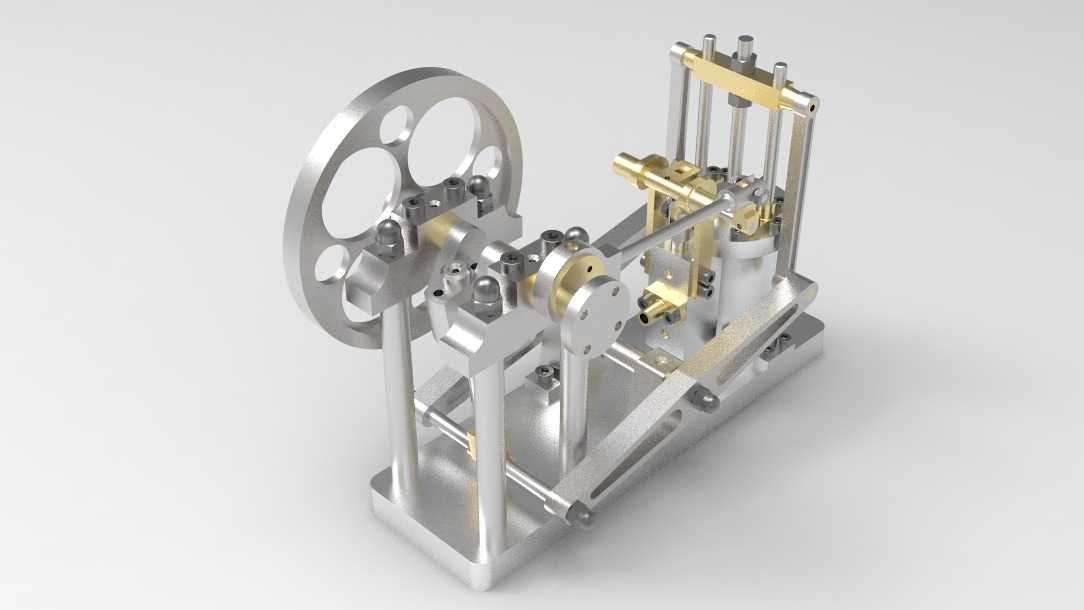

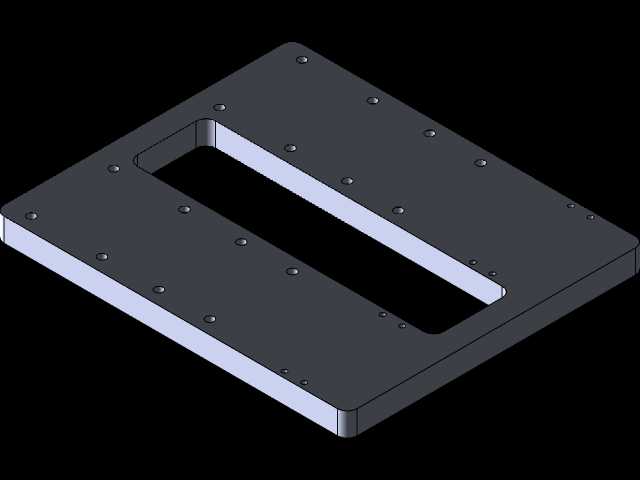

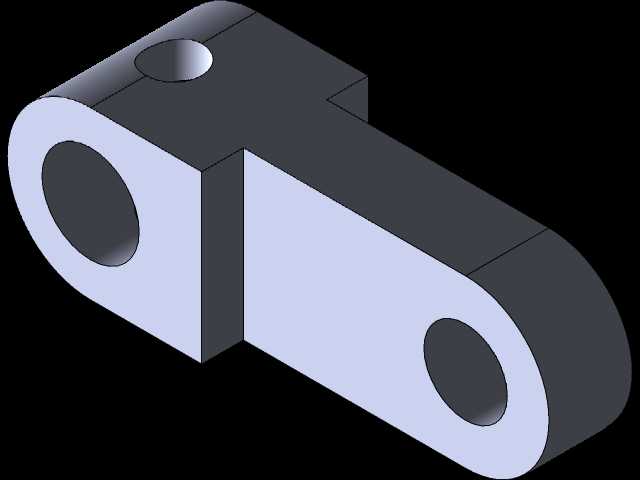

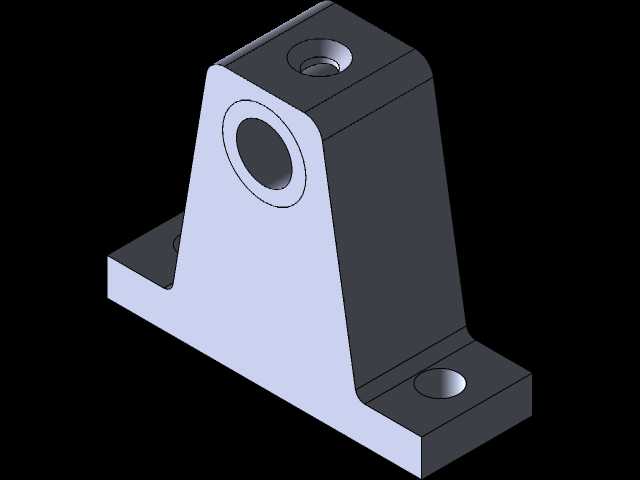

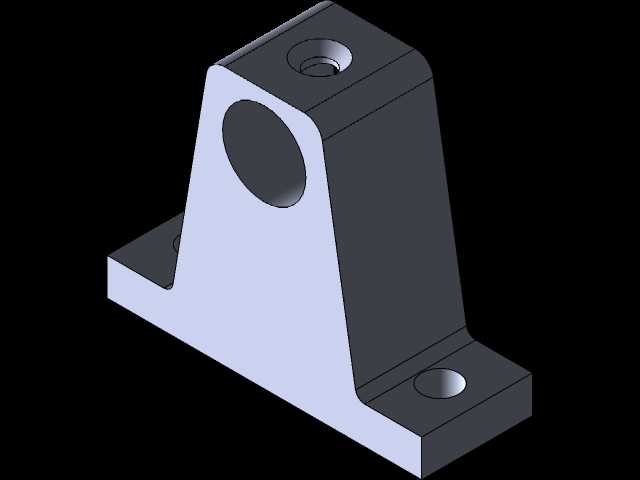

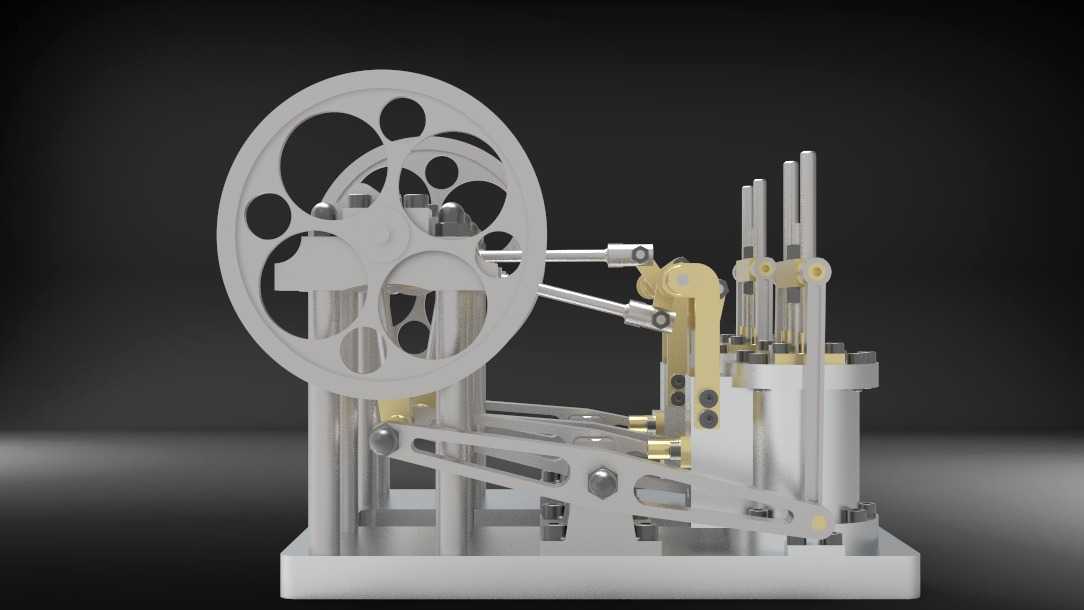

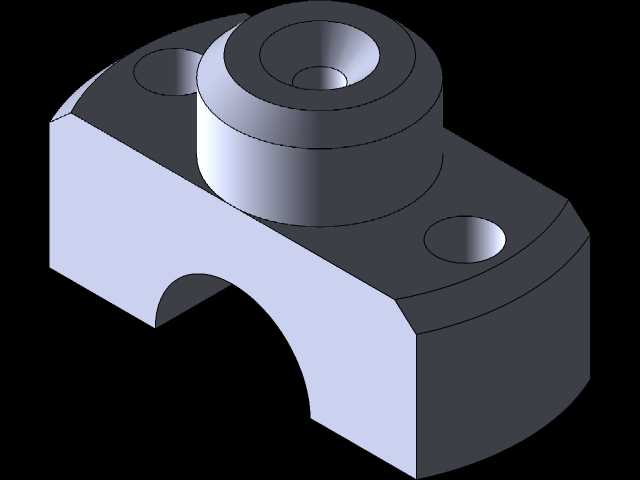

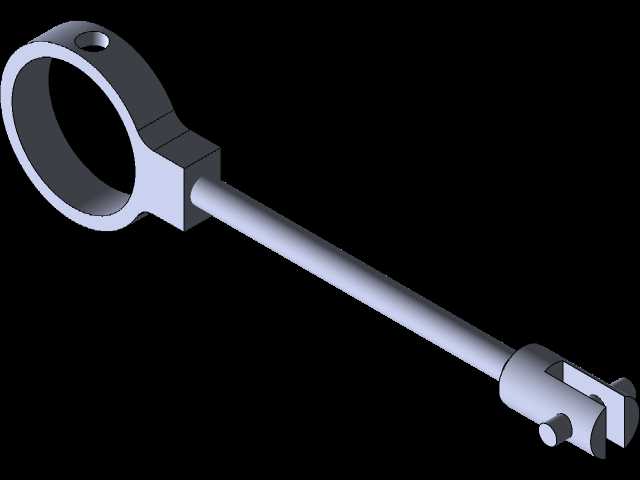

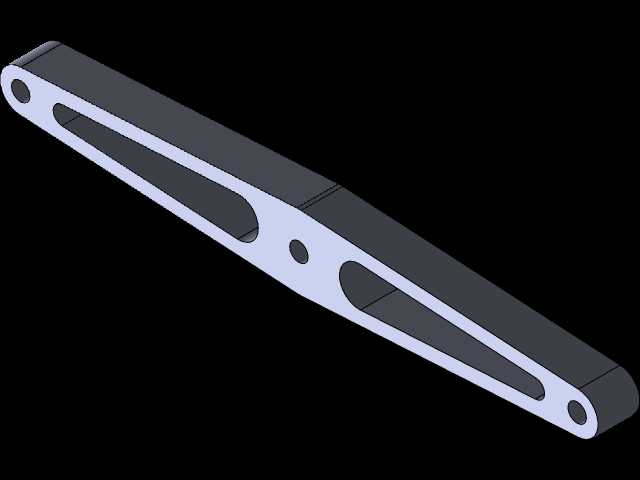

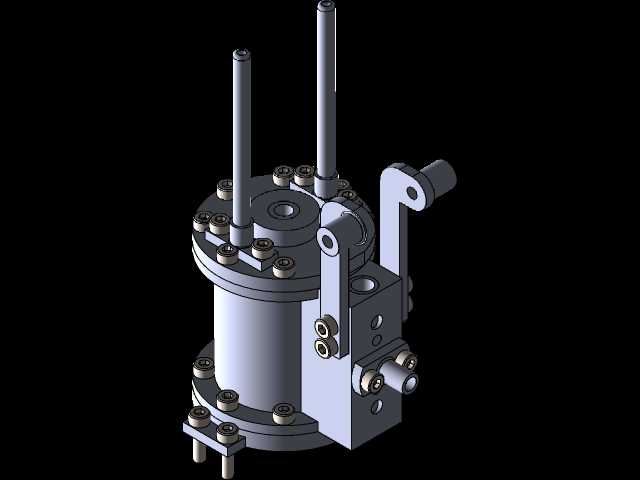

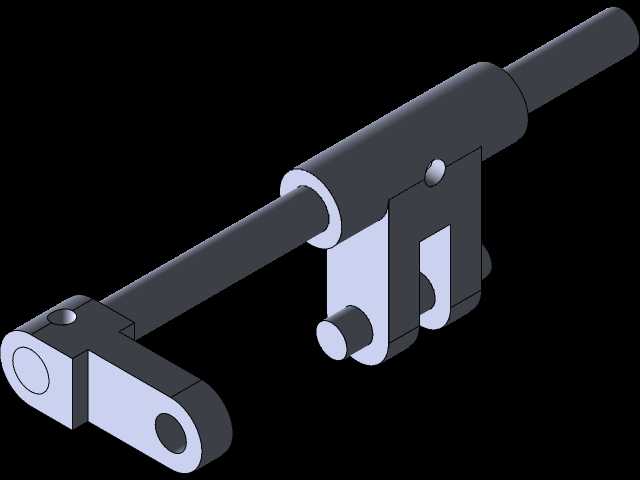

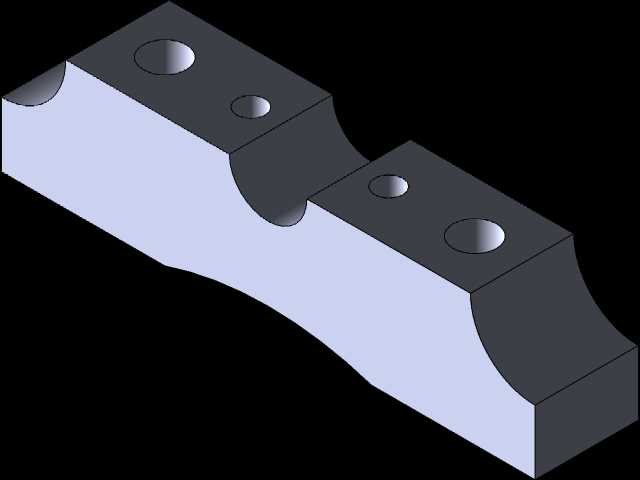

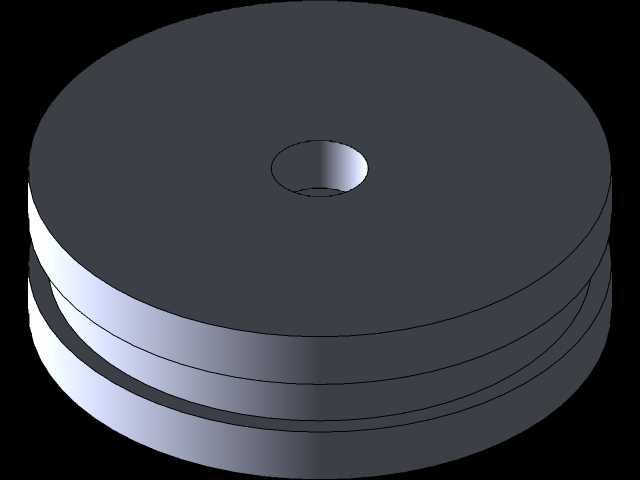

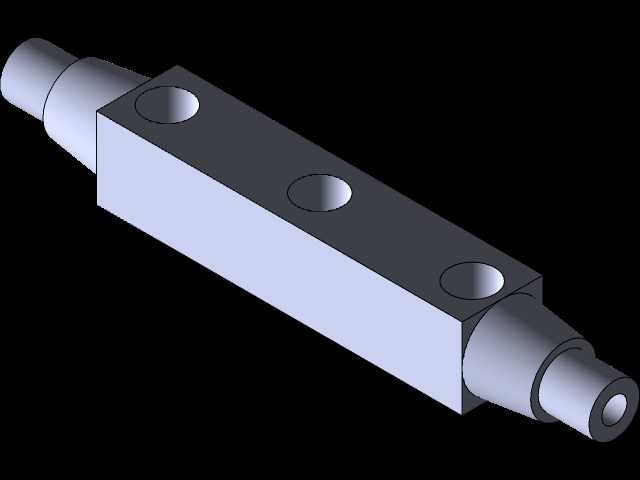

  整套机构的横向安装边界以飞轮的最大回转直径为限,飞轮外侧预留不小于20mm的安全间隙即可,纵向尺寸以活塞缸顶部到基座底面的垂直高度为基准,前端梁结构摆动时的最大外伸量需要在安装时预留足够空间,避免梁摆动过程中与周边防护结构、附属管线发生干涉;基座上的安装孔采用长圆孔设计,可以适配不同孔距的安装支架,允许安装时存在小范围的位置偏差,降低安装面的加工精度要求。从传动路径来看,活塞在缸体内做上下往复运动时,通过活塞杆端部的铰接点带动梁结构绕中部固定铰接点摆动,梁的另一端通过连杆连接曲轴,曲轴两端装配轴承座固定在机架上,曲轴的一端安装大直径飞轮,用来储存转动能量稳定输出转速,另一端可以作为动力输出端连接皮带轮、齿轮等传动部件,

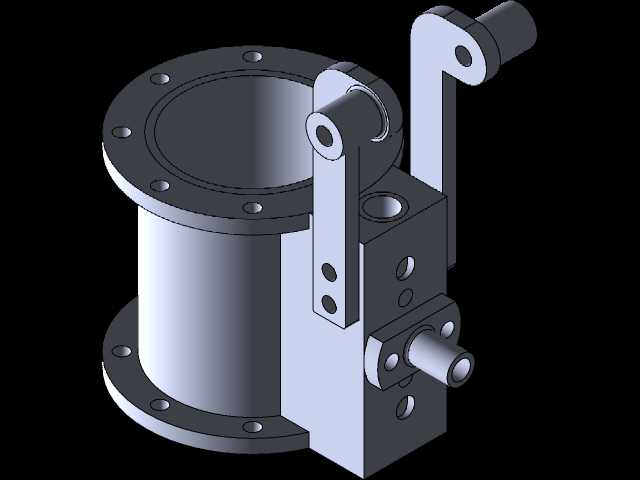

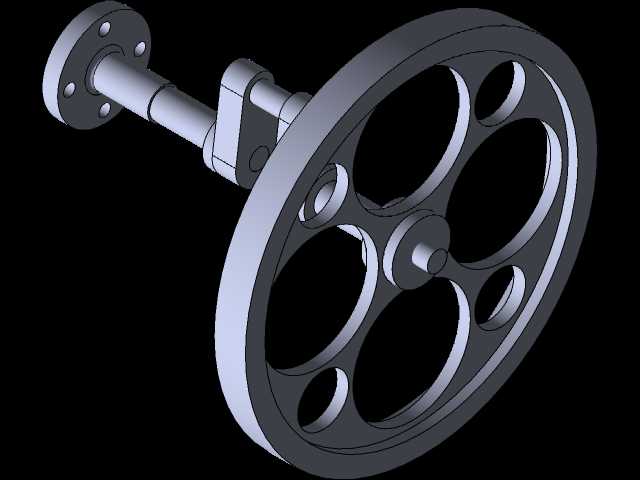

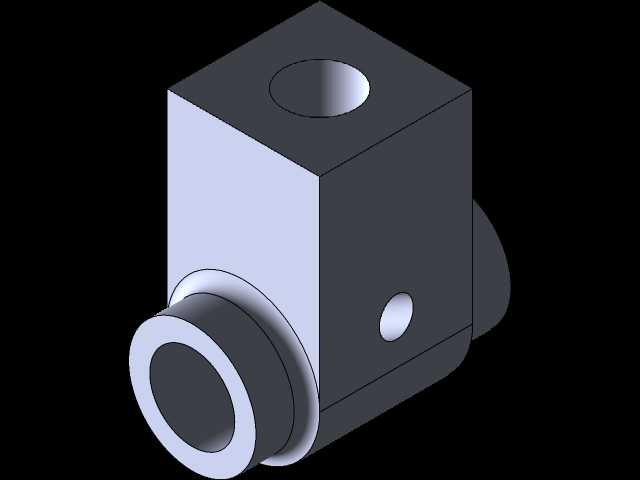

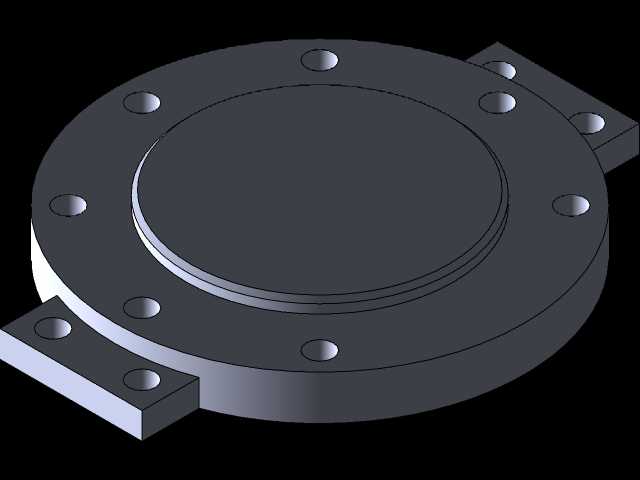

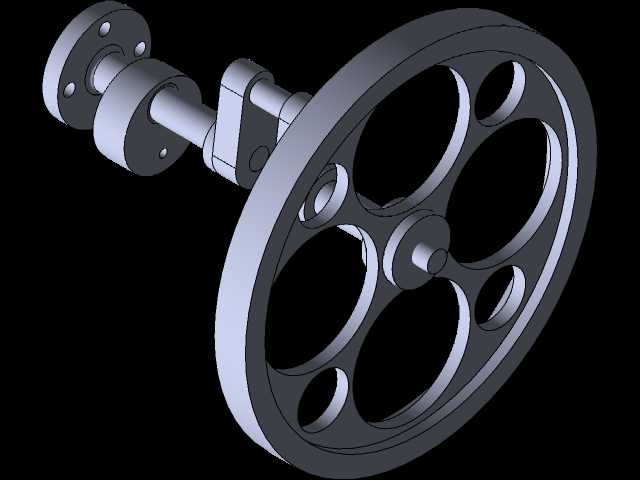

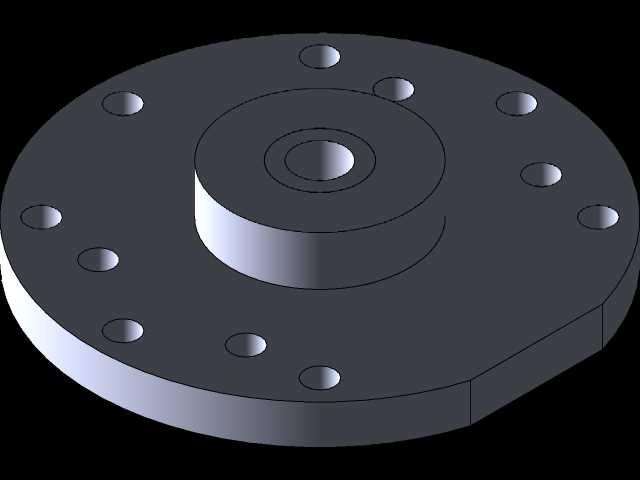

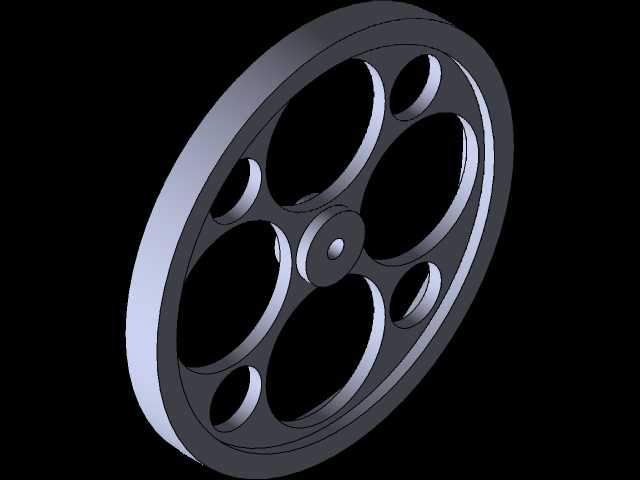

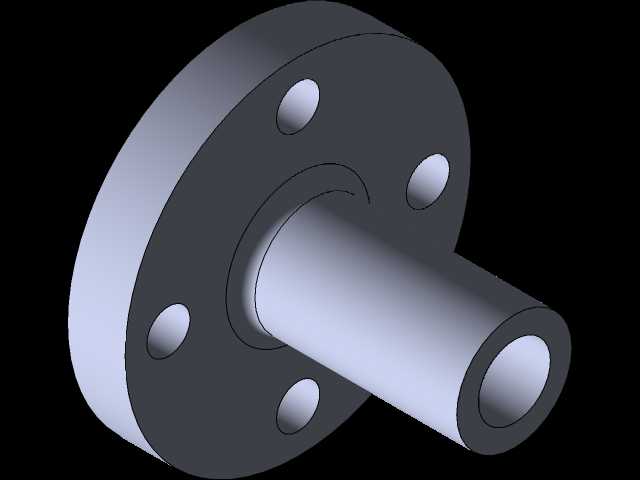

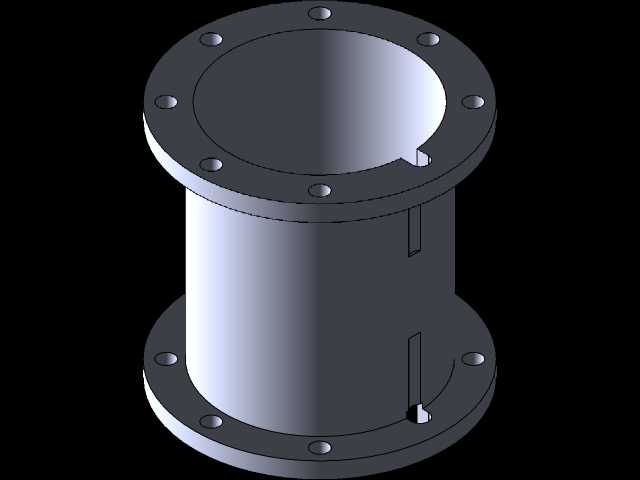

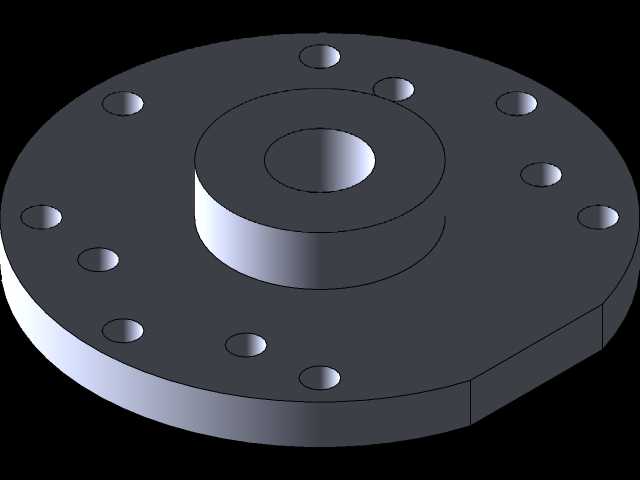

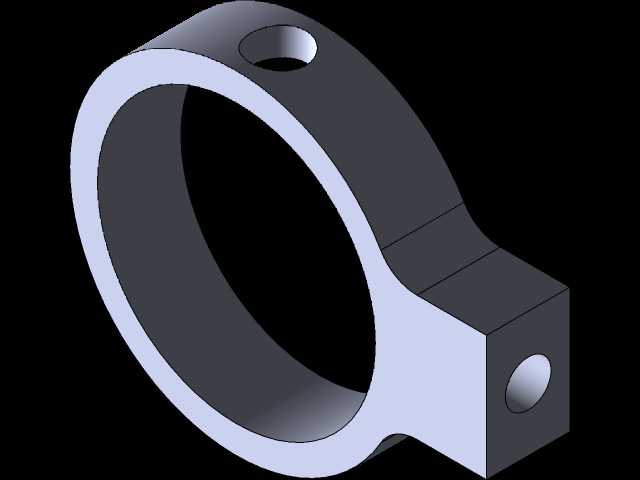

  向外输出旋转动力;梁结构上的铰接点位置经过比例优化,活塞侧的力臂长度大于曲柄侧的力臂长度,可以用较小的活塞推力获得更大的曲柄输出扭矩,适合低压力蒸汽驱动的应用场景。整套结构的所有运动部件都做了运动干涉校验,梁在最大摆动角度范围内,不会与机架立柱、缸体紧固件、连杆部件发生碰撞,所有销轴的固定方式都采用了防松设计,避免长时间运行后销轴窜动脱落;缸体与基座的连接采用法兰加止口定位,保证缸体的垂直度公差,避免活塞杆运行时出现别劲的问题;飞轮采用轮辐式结构,在保证足够转动惯量的前提下降低整体重量,同时轮辐上的减重孔也可以作为盘车点,方便启动时手动转动机构调整活塞位置。
