V型双作用蒸汽动力机组结构设计

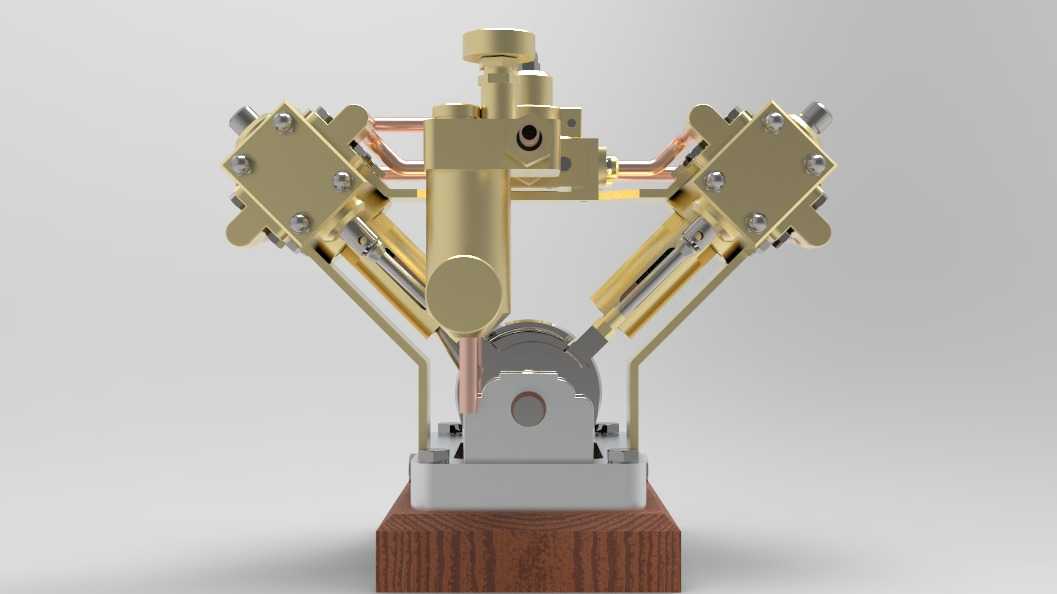

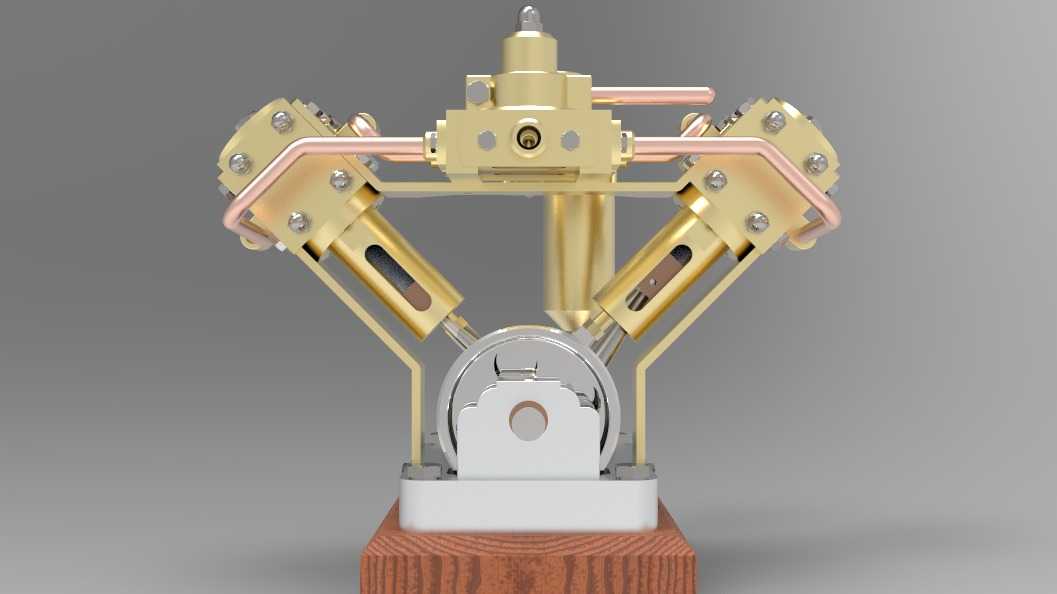

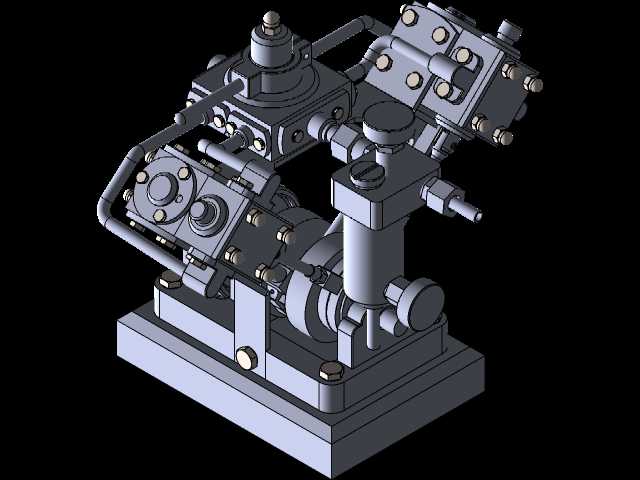

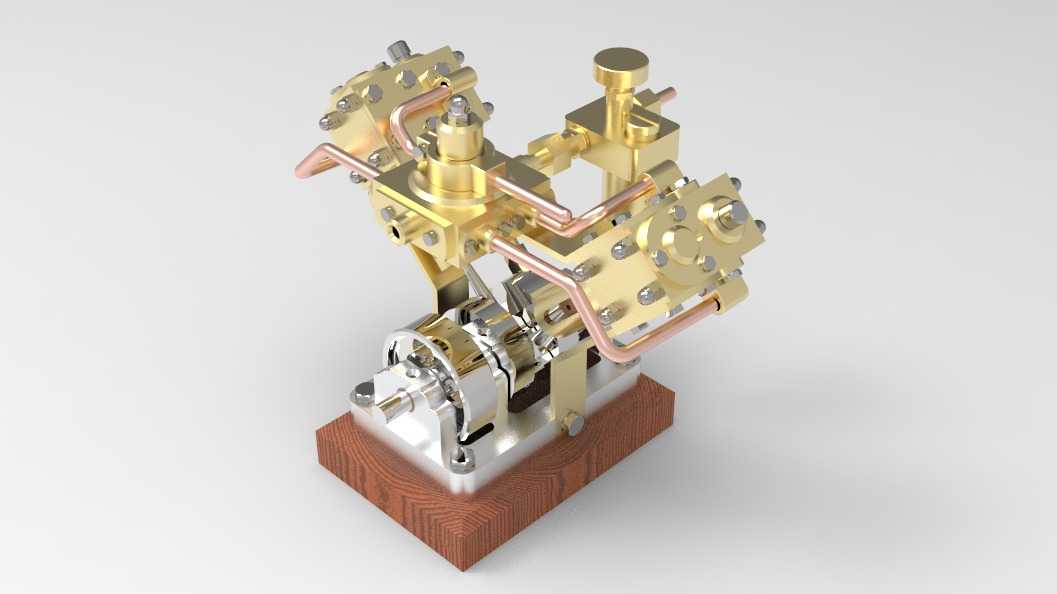

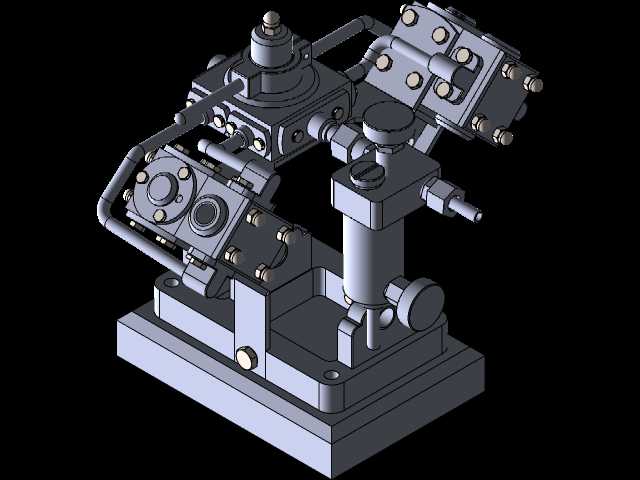

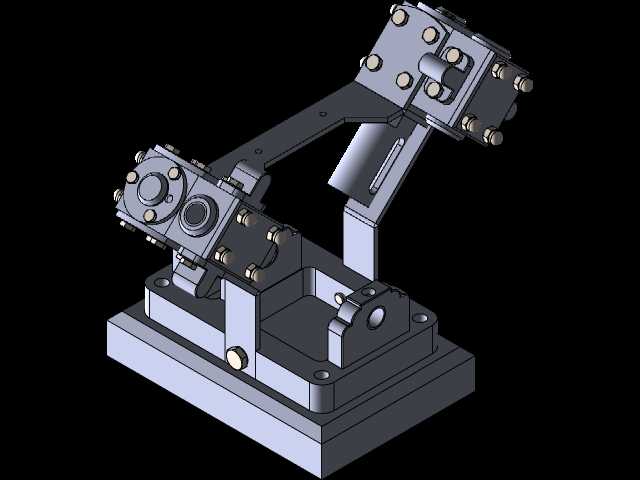

　　在小型蒸汽动力应用场景中，这类V型双作用结构的蒸汽机组常被用于教学演示、小型船舶辅机动力、复古动力装置复刻以及微型动力试验台搭建，区别于单作用蒸汽机，双作用结构可在活塞的两个行程阶段都利用蒸汽压差输出动力，扭矩输出的连续性更好，同等缸体容积下的动力密度更高，适配需要稳定转速输出的小型负载场景。从结构设计逻辑来看，采用V型布局的核心考量是缩短整机的轴向长度，将两个气缸以夹角布置在曲轴箱上方，既可以平衡部分往复运动件的惯性力，降低运行时的振动幅度，也能让整机的安装底座尺寸更紧凑，对于桌面级试验装置或者狭小舱室的安装场景来说，这种布局的空间利用率远高于直列双缸结构。整机的动力传递路径清晰，蒸汽通过进汽管路进入配气阀组，

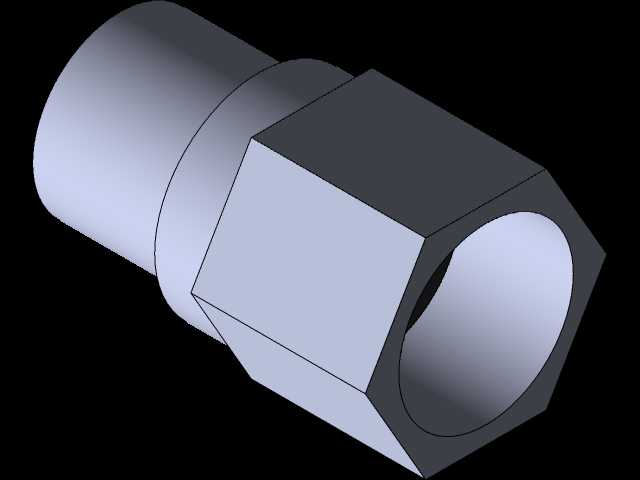

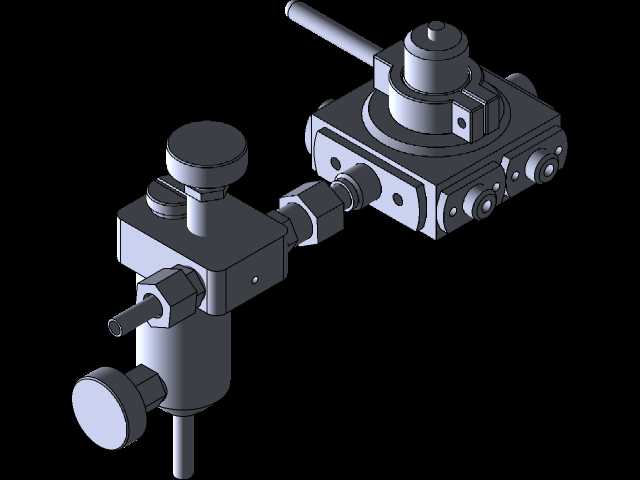

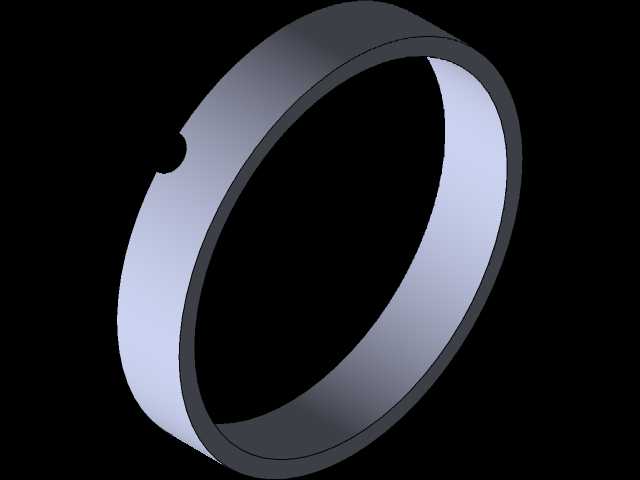

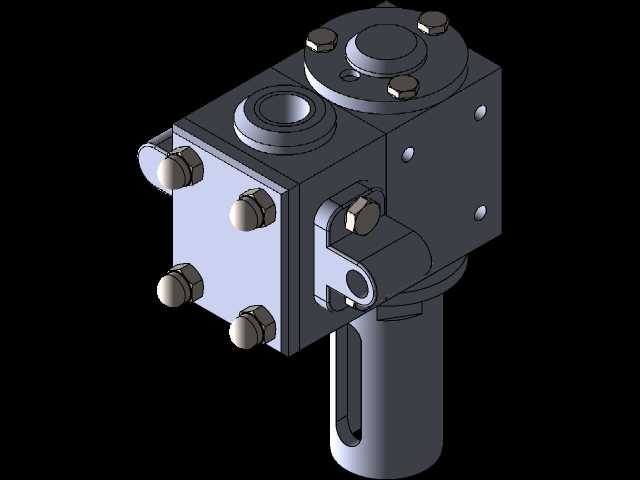

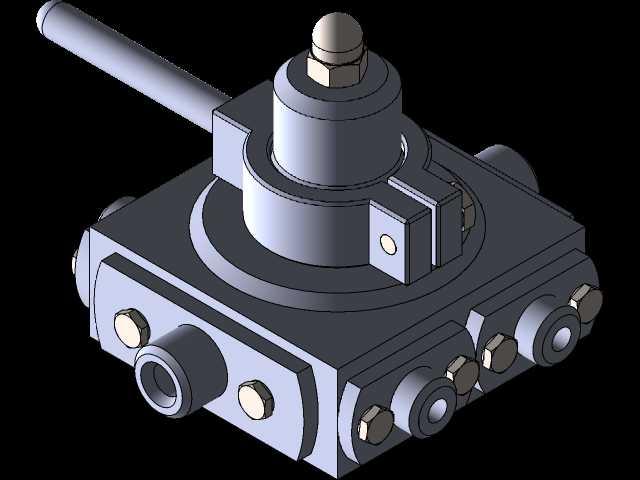

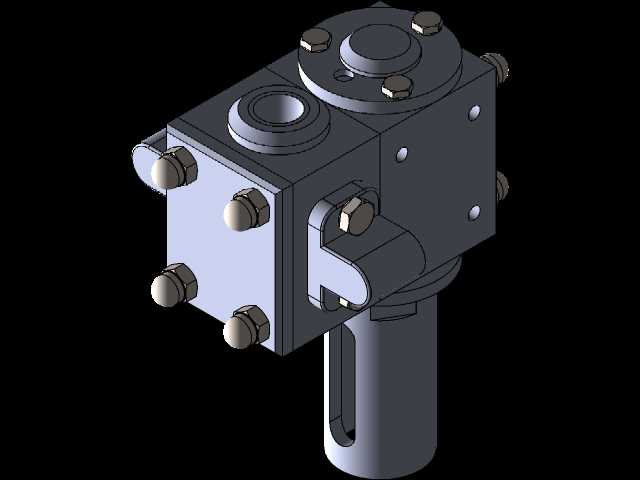

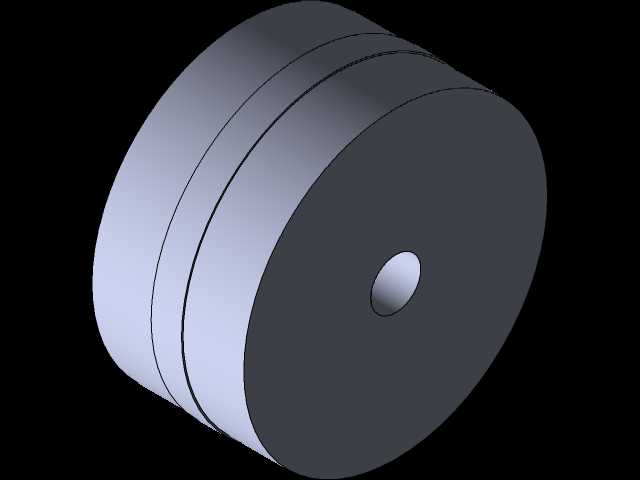

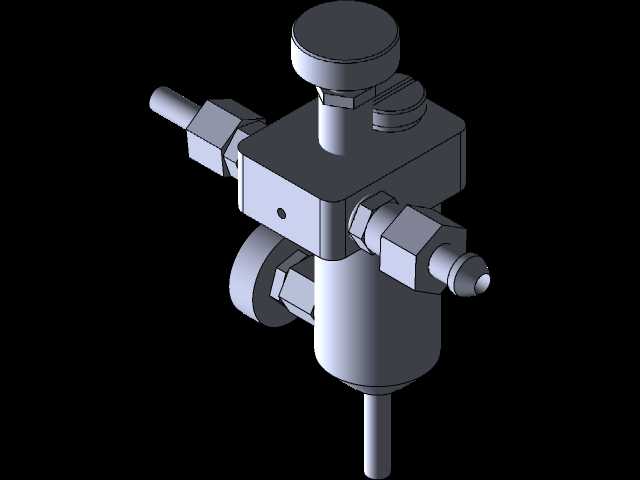

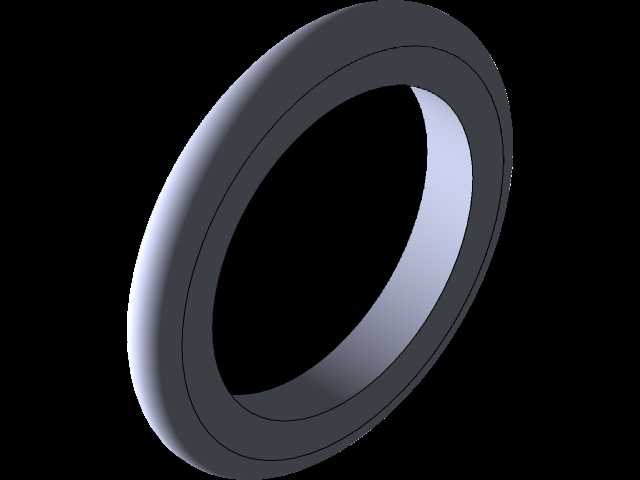

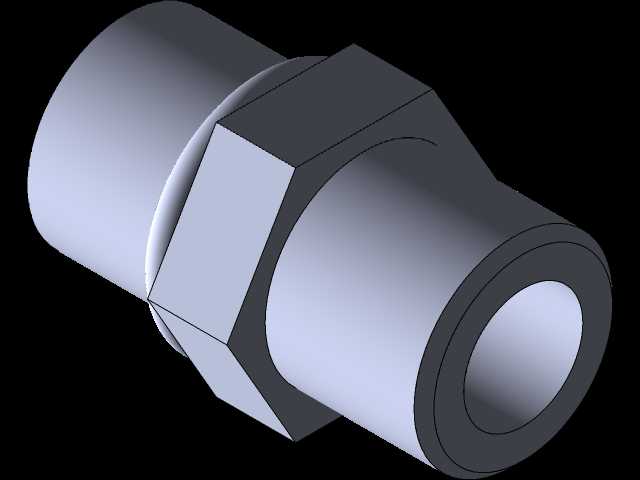

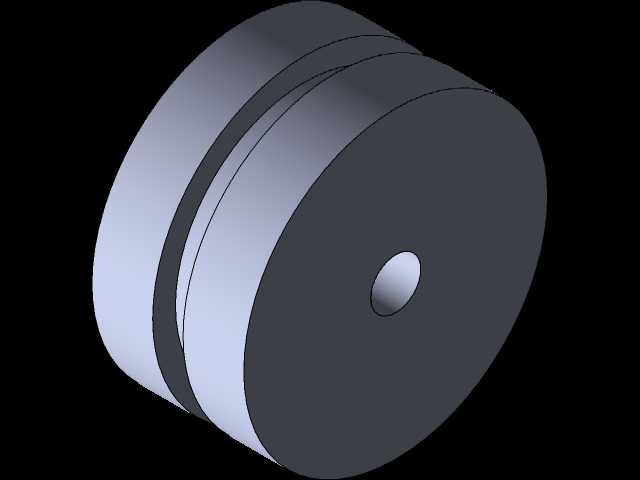

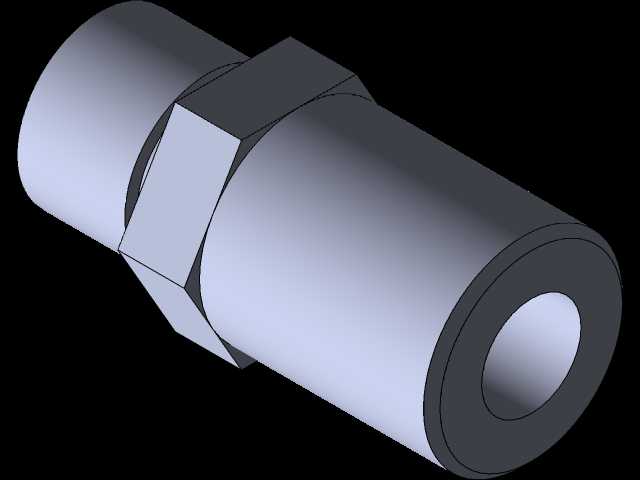

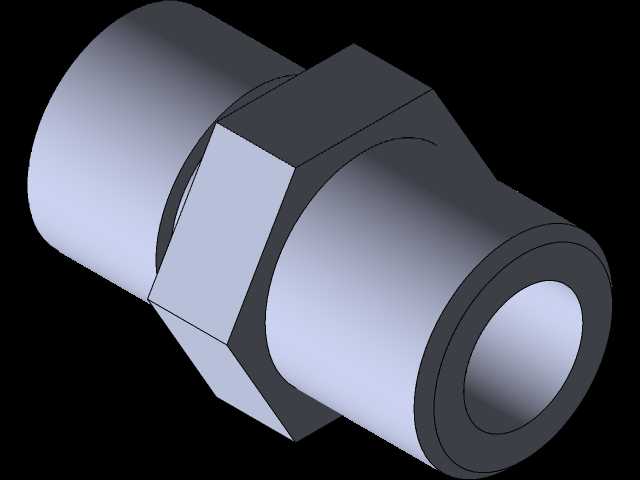

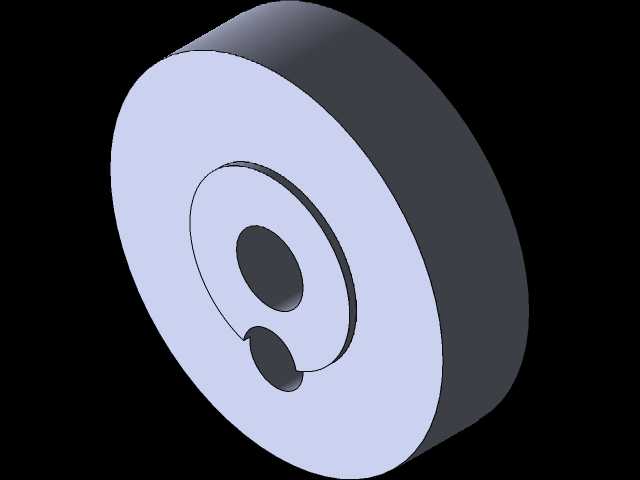

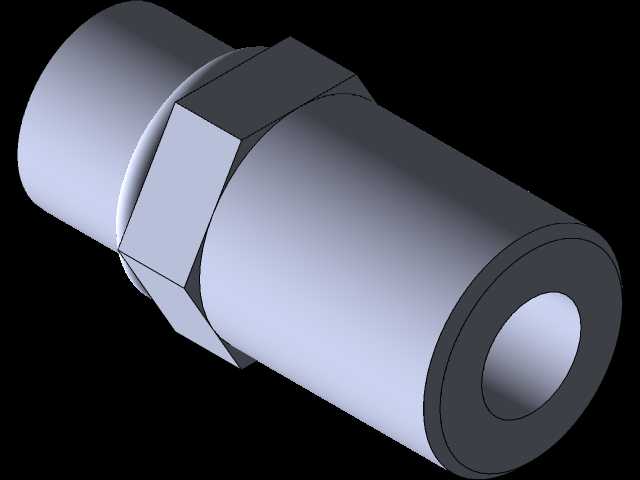

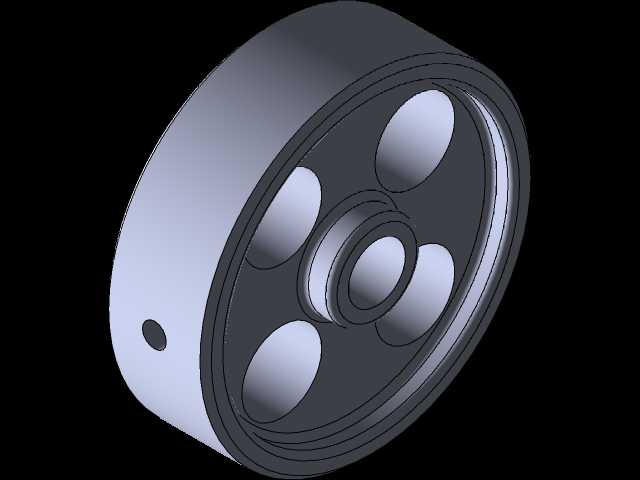

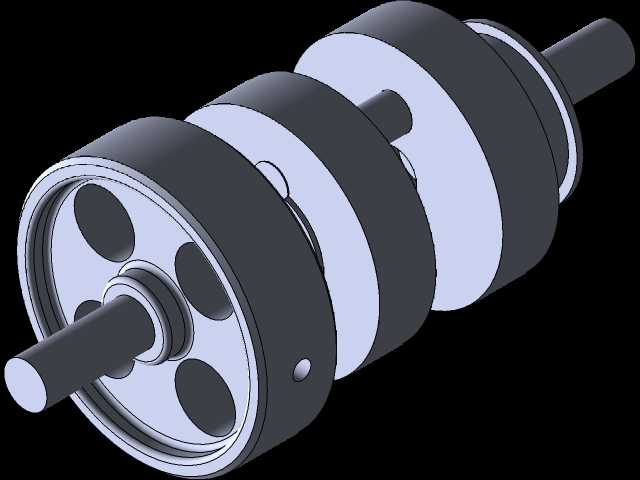

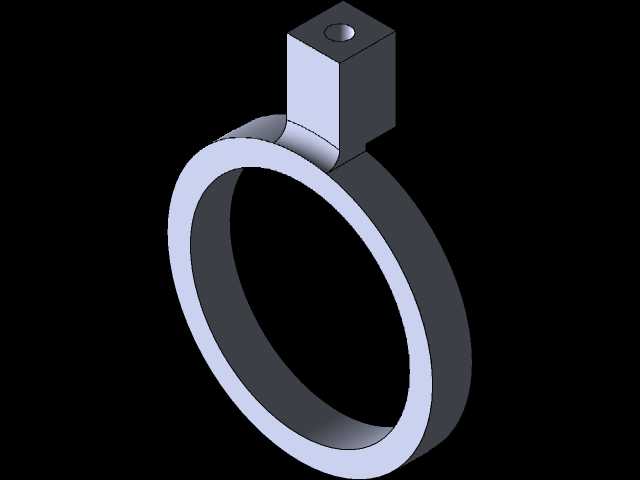

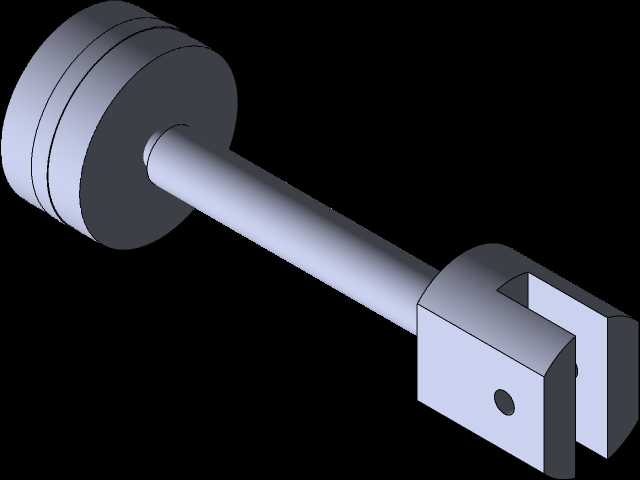

　　由配气机构按照活塞的运动相位交替向气缸上下腔室输送高压蒸汽，推动活塞做往复运动，再通过连杆将直线运动转化为曲轴的旋转运动，曲轴两端预留的输出轴位可以直接连接飞轮或者负载端，飞轮的配重设计经过动平衡校核，能够储存部分旋转动能，抵消活塞往复运动带来的转速波动，让输出的扭矩更平稳。气缸部分采用分体式密封结构，活塞环的密封槽位置经过尺寸公差优化，既保证蒸汽腔室的密封性，减少蒸汽泄漏带来的效率损失，也避免活塞运动时的卡滞风险，缸体外部的铜质管路分别承担进汽、排汽以及密封件的润滑导流作用，管路的弯折半径都符合流体输送的阻力要求，避免蒸汽流动时出现过大的压损。配气机构采用滑阀式结构，通过偏心轮与曲轴联动，

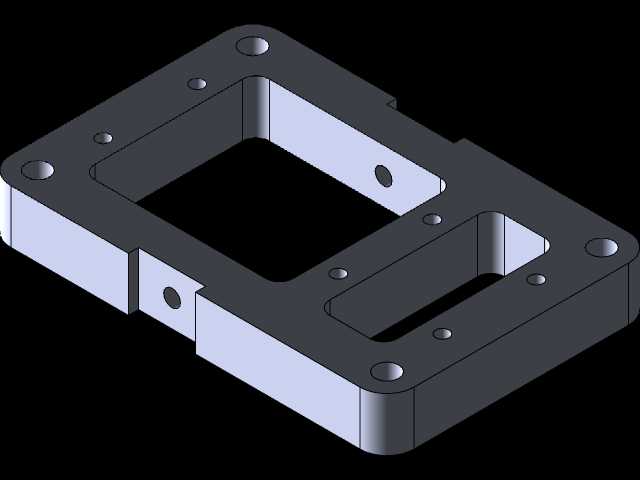

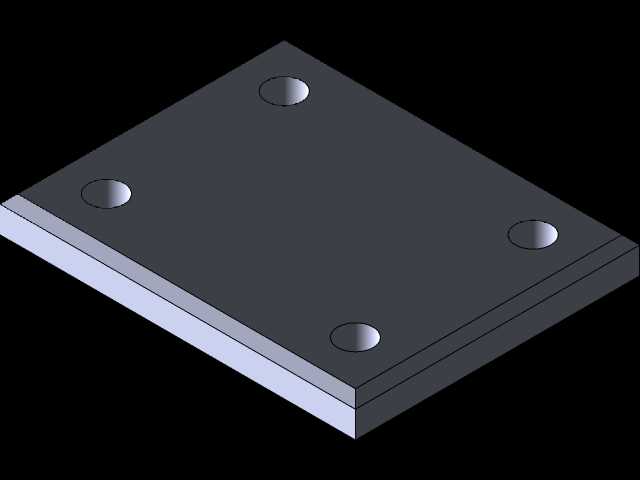

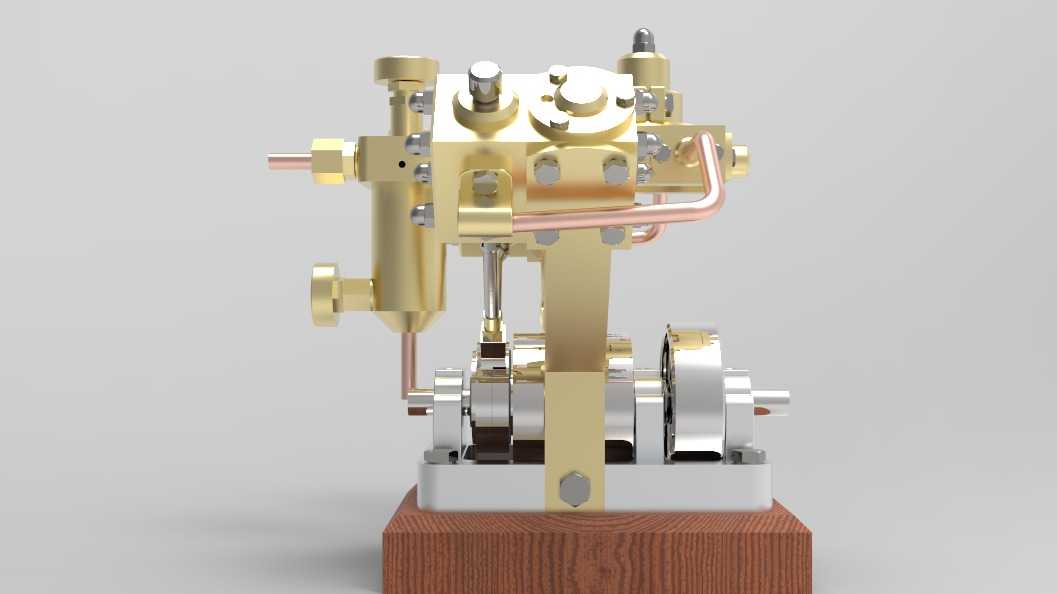

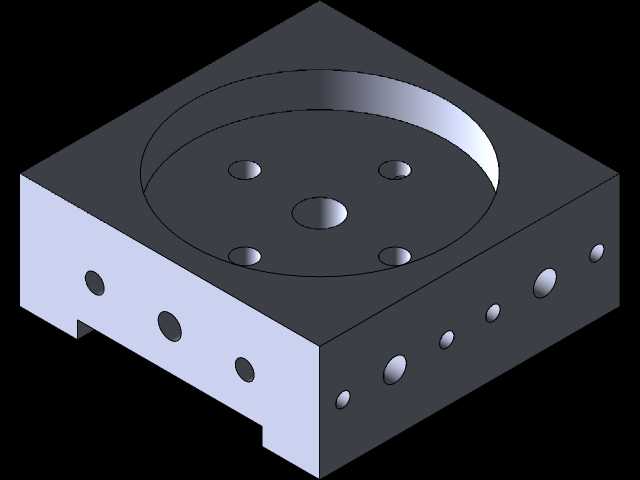

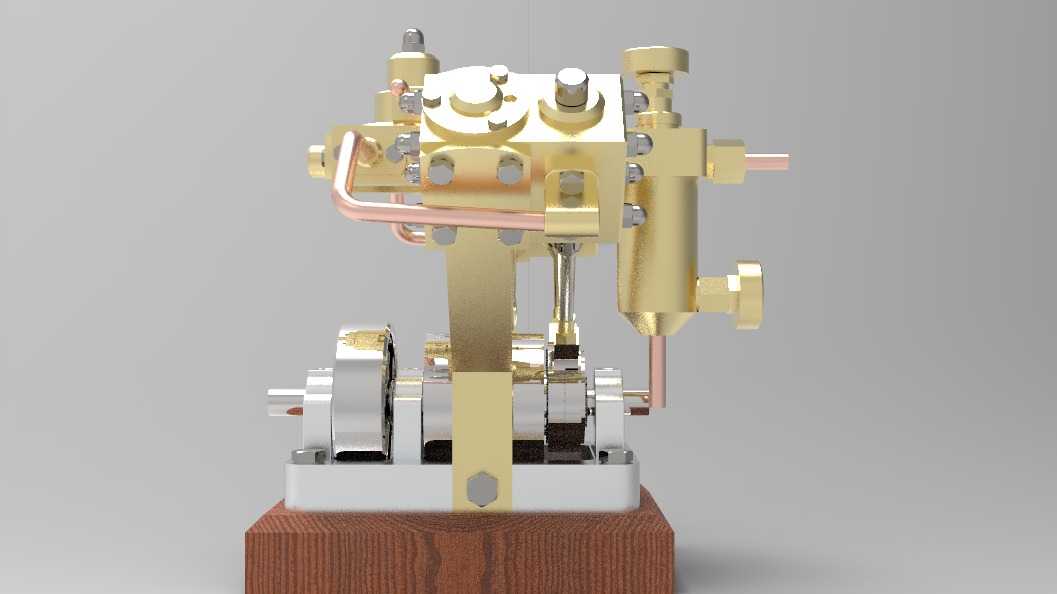

　　配气相位的调整可以通过改变偏心轮的安装角度实现，能够适配不同进汽压力下的动力输出需求，在实际调试时，可以根据负载的转速要求微调配气正时，兼顾动力输出效率与运行平稳性。安装底座采用木质减震垫与金属机座结合的结构，金属机座承担曲轴箱、气缸组件的定位支撑，所有连接螺孔的位置度公差控制在合理范围内，保证装配时各运动部件的同轴度符合设计要求，下方的木质垫层可以吸收运行时的高频振动，避免振动直接传递到安装台面，降低运行时的噪音。整机的安装边界经过优化，横向宽度控制在适配小型试验台架的范围，纵向深度不会占用过多台面空间，高度方向的重心经过调校，整机重心落在底座支撑面的中心区域，即使在较高转速运行时也不会出现倾覆风险。从功能特性来看，

　　这款蒸汽机组可以适配低压饱和蒸汽作为动力源，对蒸汽品质的容忍度较高，不需要过高的进汽压力就能实现稳定的动力输出，对于教学场景来说，透明化的结构布局可以让观察者清晰看到配气机构、连杆曲轴的运动逻辑，直观理解双作用蒸汽机的工作原理；对于小型动力装置爱好者来说，成熟的结构设计减少了调试阶段的故障风险，各零部件的配合公差都经过实际运行验证，装配后不需要过多调整就能实现稳定运转。在结构细节处理上，所有运动副的润滑点位都预留了注油通道，日常维护时不需要拆解整机就能完成润滑保养，气缸外壁的散热结构可以带走部分蒸汽凝结产生的热量，避免缸体温度过高导致密封件过早老化，排汽管路的接口位置预留了标准连接尺寸，可以直接连接冷凝回收装置，实现蒸汽的循环利用，提升整套动力系统的运行效率。
