带制动重载聚氨酯万向脚轮结构

　　该脚轮结构主要面向车间周转设备、工装台车、机床辅机、仓储物流小车以及需要频繁移位并定点锁定的工业承载场景。轮体采用150mm级直径的聚氨酯包覆设计，轮面宽度约45mm，在兼顾承载能力的同时，能够降低滚动阻力，减少对环氧地坪、水泥地面和涂装地面的压痕与噪声。相比全金属轮，聚氨酯外层具有较好的吸振和耐磨特性，适合在厂房通道、装配区、维修区等中低速移动工况下使用。

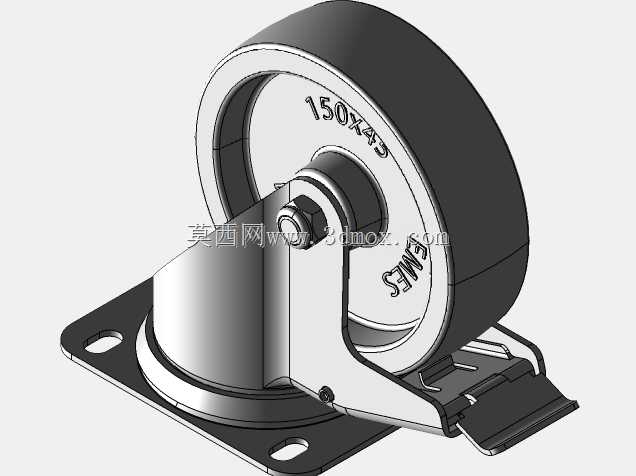

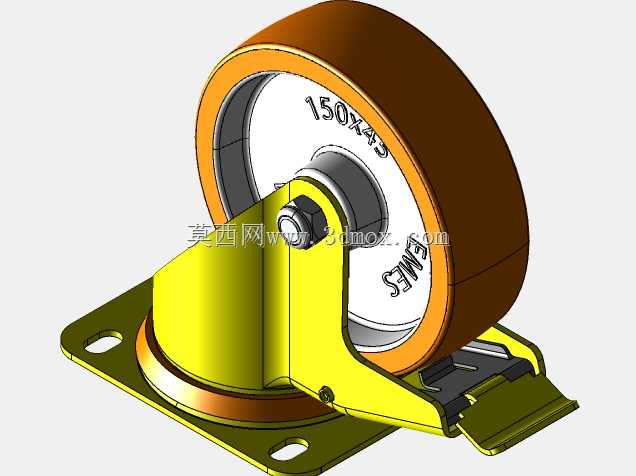

　　整套模型完整表达了滚轮、轮芯、中心轴、轴承位、回转支架、安装底板、加强侧板及脚踏制动机构的装配关系。底板采用方形法兰安装形式，四角设置安装孔，可直接通过螺栓固定在设备底座、台车框架或移动机架下方。建模时需要重点控制底板孔位、板厚、回转中心高度以及支架与轮体之间的侧向间隙，这些尺寸直接决定现场安装边界和转向时是否发生干涉。

　　万向回转部分位于支架与底板之间，使脚轮在设备推行过程中能够随受力方向自动调整行进角度。侧板采用折弯承力结构，围绕轮轴形成稳定支撑，轴端通过紧固件约束，保证轮体在径向载荷下不产生明显窜动。设计思路上，该结构并非单纯追求轻量化，而是通过底板、回转盘、侧板和轮轴的连续传力路径，将设备载荷传递至轮面，再分散到地面，适合中等偏重设备的移动支撑。

　　制动机构集成在脚轮侧下方，脚踏板受力后通过止动件压向轮面或轮芯相关位置，实现滚轮锁止。该结构在设备停靠、检修、装配对位时尤其重要，可避免台车受外力推移。模型中制动踏板、连杆和止动块的相对位置表达较清楚，进行结构校核时应关注踏板行程、制动力臂、锁止间隙以及松开后轮胎与止动件之间的残留摩擦。

　　从外形尺寸看，轮径决定了脚轮越障能力和安装高度，较大的轮径可改善通过焊缝、轨道边缘、地面沟槽时的平顺性；轮宽则影响接地面积和单位压力。安装底板的轮廓、孔径和孔距需要与设备底梁匹配，支架回转半径还应纳入设备底部空间校核，防止转向时与支腿、管线或相邻脚轮发生碰撞。

　　在三维建模过程中，轮体可按外覆层与金属轮芯分层处理，便于后续表达材料差异和装配关系；回转支架应保留圆角、折弯边和焊接或连接区域的结构特征，避免模型只具备外观而缺少工程参考价值。对于选型人员而言，该类脚轮不仅要关注单轮承载，还需结合安装高度、制动方式、转向半径、地面条件和四点支撑的载荷分配综合判断。
