PSM1080系列SMD贴片成型电感结构设计

　　在高密度PCB板级电路设计场景中，SMD成型电感的选型与结构适配直接决定电源回路的稳定性与整机空间利用率，PSM1080系列成型电感的结构设计，正是针对大电流DC-DC回路、负载点电源模块的空间约束与性能需求开发。这类电感常被应用在工业控制板卡、通讯设备供电模块、车载电子电源回路中，承担储能、滤波、抑制纹波电流的核心作用，相比传统绕线贴片电感，一体成型的结构能在同等电感量下实现更低的直流电阻与更高的饱和电流，同时规避绕线结构在高频振动环境下的线圈松脱风险。

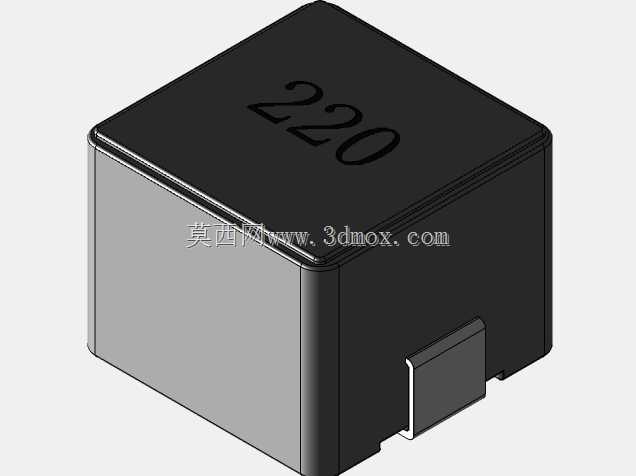

　　从结构设计逻辑来看，该系列电感采用磁粉压铸一体成型工艺，将绕组完全包裹在合金磁粉基体内部，外露的贴片端子直接与绕组引出端焊接为一体，避免了传统组装式电感的端子接触电阻问题。外观上采用规整的立方体结构，顶面丝印参数标识便于生产环节的视觉识别与SMT贴装时的方向校验，侧面的端子突出高度经过严格管控，确保回流焊过程中焊锡的爬锡高度符合IPC-A-610检验标准，不会出现端子共面度不足导致的虚焊问题。

　　在安装边界设计上，该系列电感的外形尺寸严格遵循SMD元件的标准封装尺寸规范，本体的长宽公差控制在±0.2mm范围内，高度方向的公差控制在±0.15mm，能够适配绝大多数高密度PCB板的贴装间隙要求，不会与上方的屏蔽罩、相邻的贴片电容电阻产生结构干涉。设计过程中重点考量了焊盘的匹配尺寸，端子的宽度与焊盘宽度的 overlap 量控制在0.3-0.5mm区间，既保证焊接后的机械连接强度，又避免焊锡过多导致的端子间连锡短路。

　　从功能特性维度看，一体成型的磁体结构能够有效降低漏磁，减少对周边霍尔传感器、高精度信号采样电路的电磁干扰，这在混合信号电路板设计中尤为关键——传统开放式绕线电感的漏磁往往会导致附近的模拟信号采样出现毫伏级的偏移，而全包裹的磁体结构能将漏磁范围控制在本体周边1mm以内，大幅降低PCB布局时的电磁兼容约束。同时，磁粉材质的配方经过调校，在-40℃到125℃的工作温度区间内，电感量的漂移率控制在±10%以内，能够满足车载、工业级宽温环境的使用要求。

　　在实际选型应用中，结构工程师需要重点关注该电感的安装空间预留：除了本体的长宽高尺寸外，还需要在电感周边预留0.5mm的工艺间隙，一方面避免SMT贴装时的吸嘴定位偏差导致元件撞件，另一方面也为焊接后的焊锡圆角预留空间，防止相邻焊盘的锡膏熔融后桥接。此外，电感底部与PCB表面的间隙设计为0.1mm左右，能够让助焊剂挥发的气体顺利排出，减少焊接空洞的产生，提升长期使用后的焊点可靠性。

　　针对大电流工况下的发热问题，该结构设计将绕组的发热通过磁体直接传导到外露的金属端子，再通过端子传递到PCB的散热焊盘上，相比绕组被塑封材料完全包裹的传统电感，散热路径更短，在额定电流下的温升能够控制在30K以内，避免长期高温工作导致的磁粉性能老化、绕组绝缘层破损问题。端子的镀层采用 matte tin 工艺，既保证了焊锡的浸润性，又避免了锡须生长导致的长期短路风险，符合无铅焊接的工艺要求。

　　在三维建模过程中，需要重点还原的结构细节包括顶面的丝印标识特征、端子的折弯角度与突出尺寸、本体的边角倒角特征——这些细节直接影响SMT贴装仿真、装配干涉检查的准确性。很多工程师在建模时容易忽略端子的共面度公差模拟，实际上在做虚拟装配时，需要将端子的平面度偏差纳入考量，验证在极限公差情况下是否会出现某个端子悬空的问题，提前优化PCB焊盘的设计尺寸。另外，磁体表面的脱模斜度也需要在模型中体现，虽然斜度仅为0.5°，但在高密度布局场景下，这个微小的斜度可能会影响与相邻元件的间隙校验结果。

　　这类贴片电感的结构设计看似简单，实则每一个尺寸细节都对应着生产工艺、焊接可靠性、电磁性能的多重约束，比如本体边角的R0.3mm倒角，既是为了磁粉压铸成型时的脱模便利性，也是为了避免生产转运过程中边角掉渣，掉落下的磁粉颗粒如果落在PCB板上，可能会导致相邻线路间的绝缘电阻下降，带来长期的可靠性隐患。端子与磁体结合处的台阶设计，是为了在压铸过程中让磁粉充分包裹端子的连接部位，避免出现磁体与端子结合处的缝隙，防止焊接时焊锡顺着缝隙渗入电感内部，导致绕组短路。
