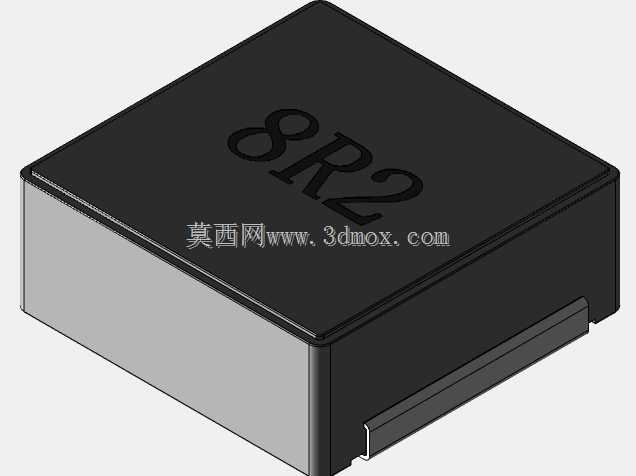

PSM1770系列贴片成型电感结构设计

　　在高密度电源管理电路的布局设计中，贴片成型电感的选型与结构适配直接决定了板卡的空间利用率与供电稳定性，PSM1770系列SMD成型电感的三维结构设计，完全围绕表面贴装工艺的量产要求与大电流工况下的性能表现展开。从实际应用场景来看，这类电感广泛部署在消费电子主板、工业控制板卡、车载供电模块的DC-DC转换回路中，承担储能、滤波、抑制纹波电流的核心作用，尤其是在板卡空间极度受限的便携设备、紧凑型工控模块里，这类一体成型结构的电感相比传统绕线贴片电感，拥有更优的磁屏蔽效果与抗饱和能力。

　　设计过程中首先要考量的是安装边界的适配性，该系列电感采用标准SMD贴装结构，底部引出端为平直焊盘设计，焊盘的宽度、伸出长度以及与本体的相对位置，完全匹配回流焊工艺的钢网开孔规范，能够适配常规0.12mm厚度钢网的锡膏印刷要求，避免出现立碑、虚焊等SMT制程不良。本体的外形采用规整的立方体结构，顶面的标识区域做了微凹处理，丝印字符的深度控制在0.1mm以内，既保证激光打标或丝印的字符清晰度，又不会因为标识凹槽过深在 pick-and-place 贴装过程中出现吸嘴漏气的问题，适配主流贴片机的标准吸嘴尺寸。

　　从功能特性的设计逻辑来看，一体成型的结构将绕组完全包裹在合金磁粉内部，相比传统的组装式贴片电感，磁路闭合度更高，能够大幅降低漏磁对周边敏感器件的电磁干扰，在布局时可以将该电感靠近IC引脚放置，无需预留额外的电磁隔离空间，进一步压缩PCB的布局面积。磁粉的配比与成型压力的设计经过多轮迭代，保证电感在额定电流下的温升控制在合理区间，避免大电流工况下磁芯饱和导致电感量骤降，影响电源回路的稳压效果。绕组的引出端与底部焊盘采用一体化焊接结构，不存在传统绕线电感的引脚虚接风险，能够承受更高的机械冲击与振动载荷，适配车载、工业设备等严苛使用场景的可靠性要求。

　　外形尺寸的公差设计严格遵循电子元器件的公差规范，本体的长宽高尺寸公差控制在±0.1mm以内，焊盘的共面度公差控制在0.05mm以内，保证贴装时所有焊盘都能与PCB焊盘充分接触，不会出现个别焊盘悬空导致的焊接不良。本体的边角做了微小的倒角处理，避免在编带包装、转运过程中出现边角掉屑，污染PCB板表面，同时倒角的尺寸经过严格控制，不会影响贴片机视觉系统对元件中心位置的识别，保证贴装精度。在结构细节上，本体侧面没有多余的凸起或凹槽，能够适配编带包装的轨道尺寸，在高速贴装过程中不会出现卡料的问题，满足量产线每分钟上万点的贴装节拍要求。

　　对于结构设计与选型工程师而言，该三维模型完整还原了电感的所有外形特征与安装尺寸，在进行PCB布局、结构堆叠设计时，可以直接导入模型进行干涉检查，确认电感与周边电容、电阻、散热片、结构外壳之间的安全间隙，避免在试产阶段才发现元件干涉的问题，大幅缩短产品的开发周期。尤其是在进行高密度板卡设计时，精准的三维模型能够帮助工程师最大化利用板上空间，在有限的面积内完成电源回路的布局，同时保证所有元件的焊接工艺性满足量产要求，不需要反复调整元件位置与钢网设计，减少打样迭代的次数。
