周转用塑料筐注塑成型模具结构设计

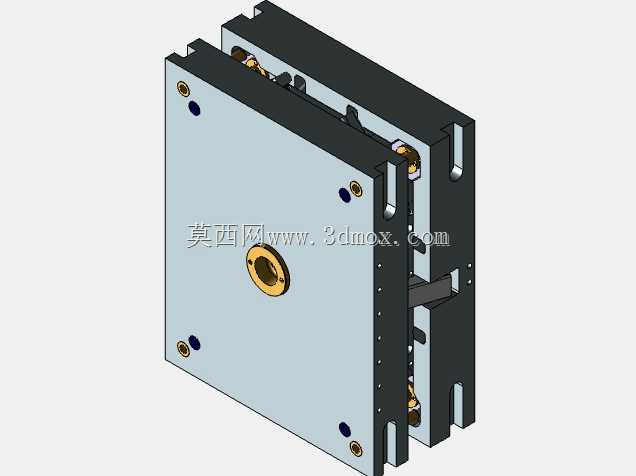

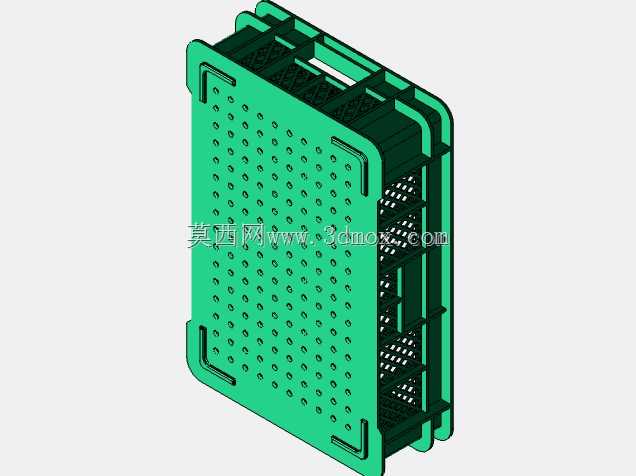

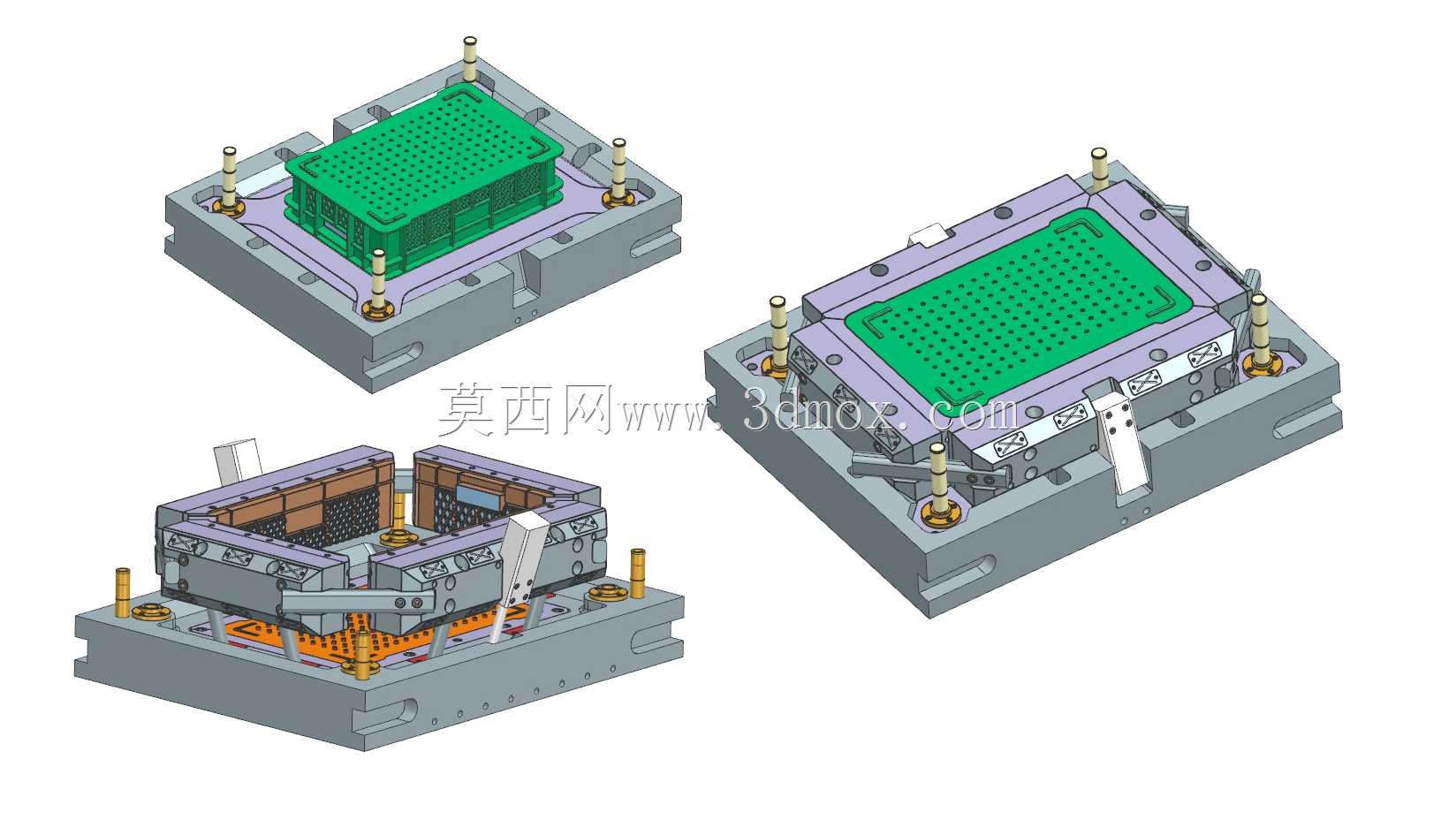

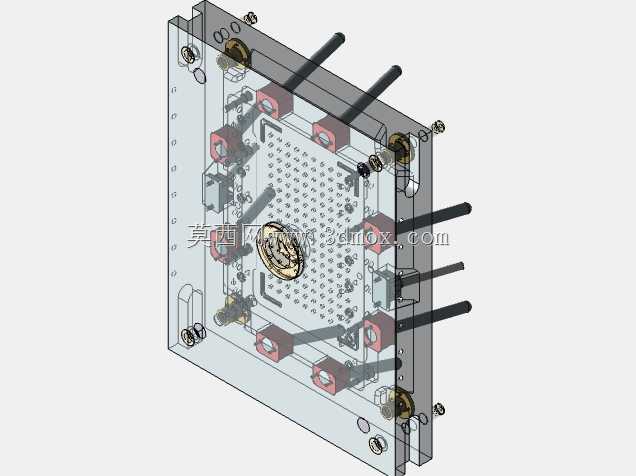

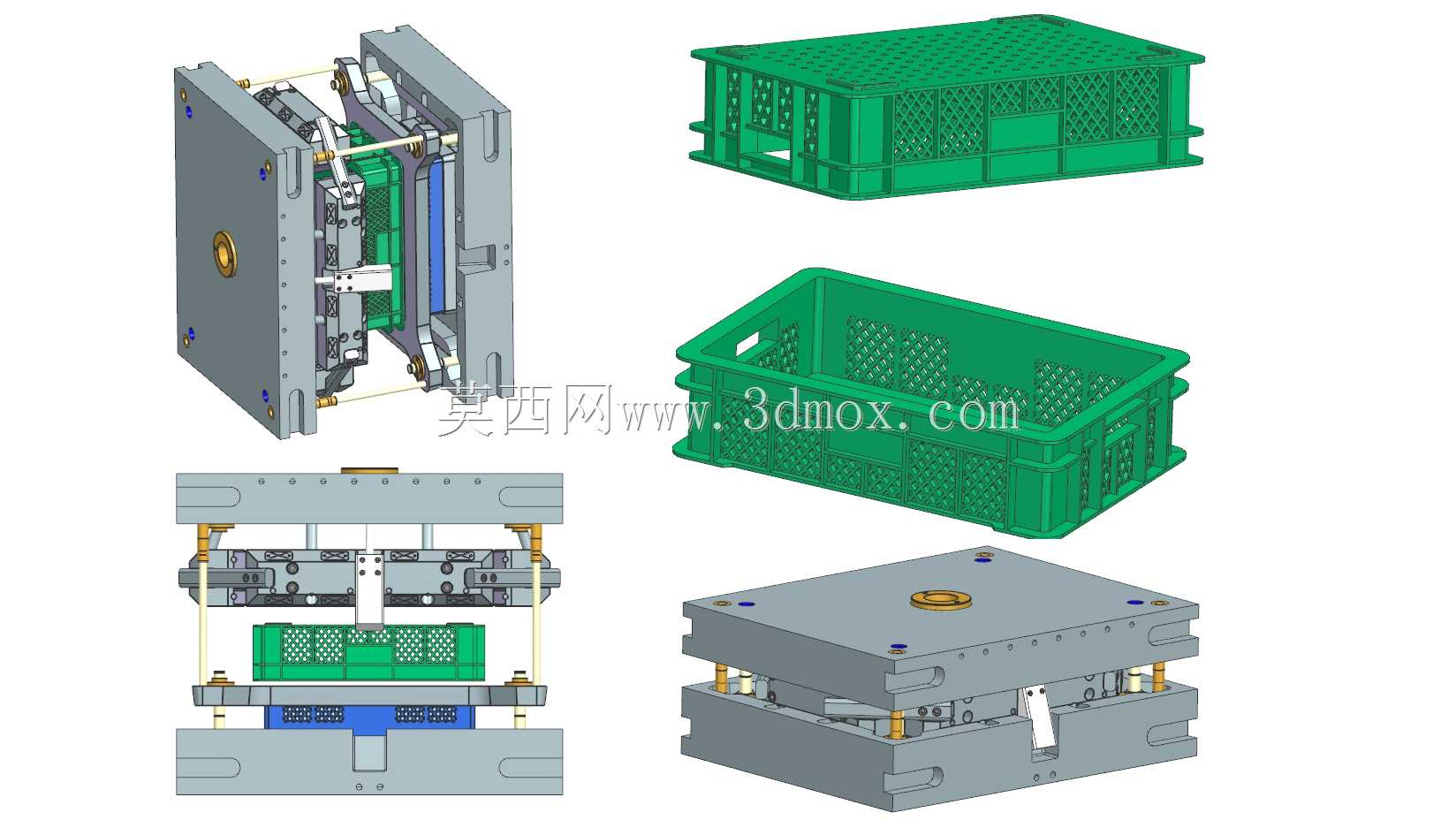

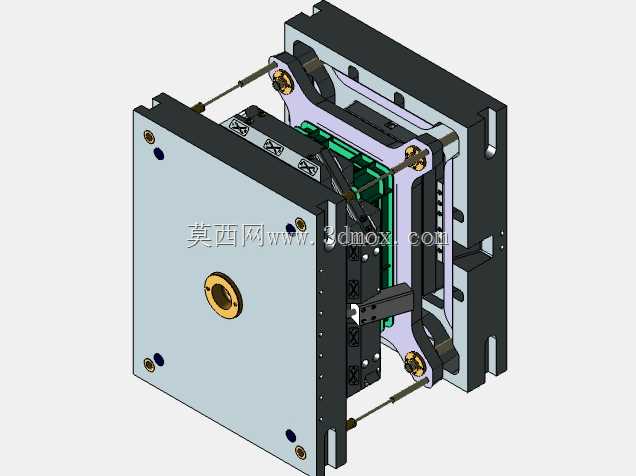

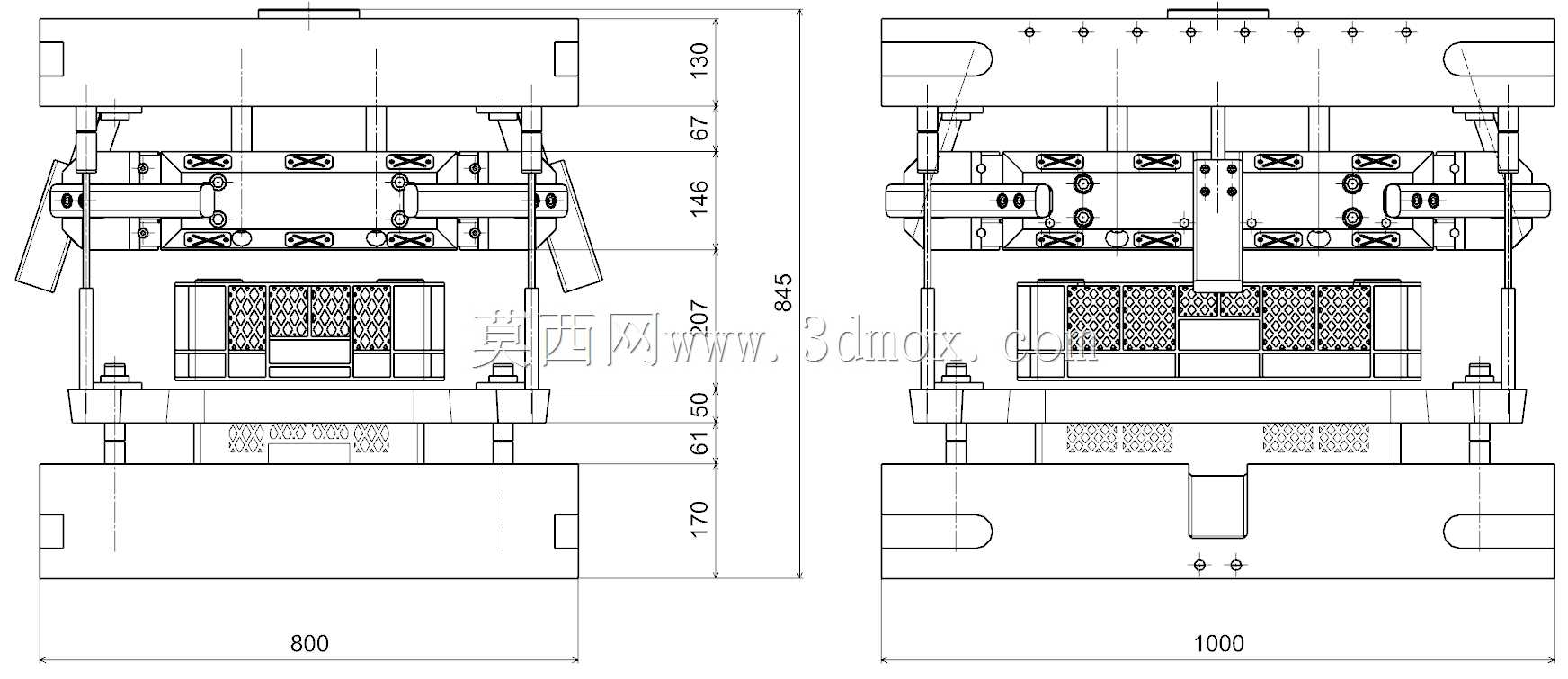

　　这套模具针对物流周转、仓储分拣场景常用的网格塑料筐开发，适配常规卧式注塑机安装使用，成型后的塑料筐可广泛应用于生鲜配送、工业零件周转、仓储货品堆码等场景，筐体带网格镂空结构，兼顾减重与通风需求，侧边设置加强筋与把手位，满足人工搬运与多层堆码的承重要求。模具采用两板模结构布局，模架选用标准非标模架，整体安装尺寸适配300吨级注塑机的拉杆间距，定位圈与浇口套尺寸匹配注塑机射嘴规格，顶出系统采用顶针+推块组合结构，避免筐体网格区域顶出变形，冷却水路围绕型腔、型芯均匀排布，进出水接口设置在模具非操作侧，符合车间生产的管路排布规范。设计过程中优先考虑量产的成型稳定性，分型面沿筐体上口边缘设置，封胶位预留足够的贴合宽度，

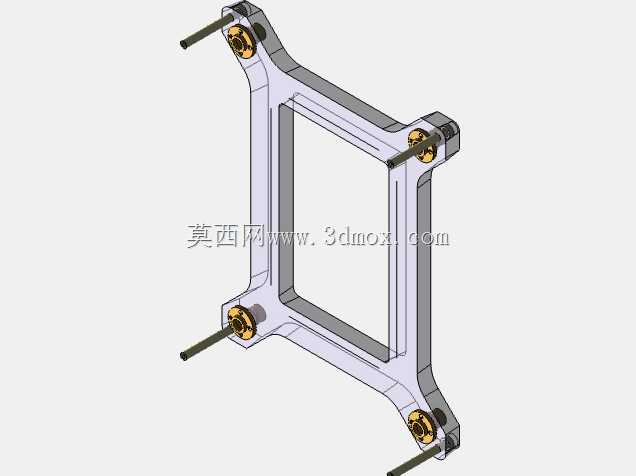

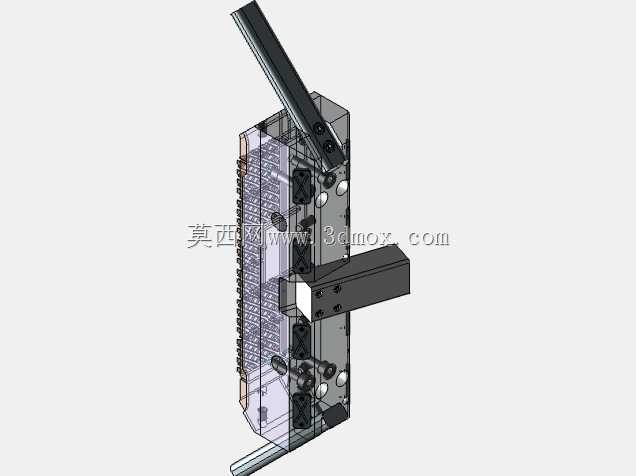

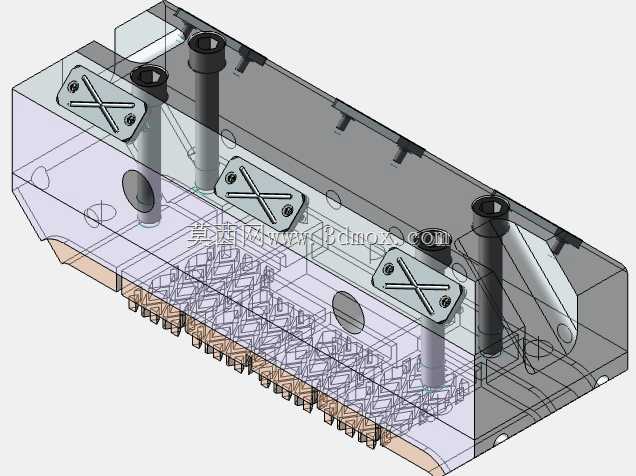

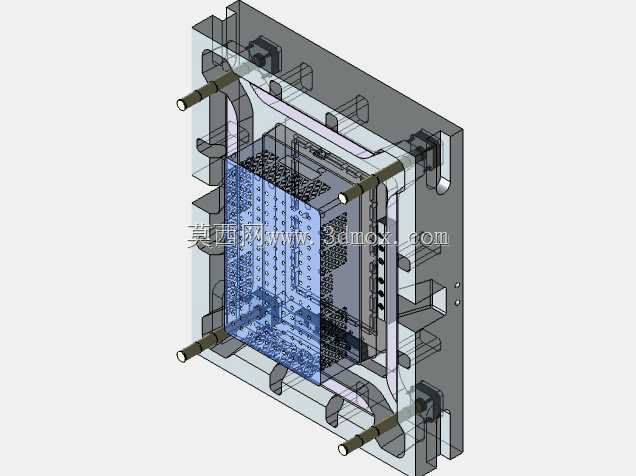

　　避免长期生产出现飞边问题，针对筐体侧边的倒扣结构，采用斜顶抽芯结构实现脱模，斜顶角度控制在合理范围内，兼顾抽芯行程与顶出顺畅度，避免运动过程中出现卡滞。型芯部分针对筐体的网格镂空特征做镶件拆分设计，既方便加工时的电极放电与抛光作业，也便于量产过程中损坏部位的快速更换，减少停机维修时间。型腔表面做抛光处理，保证成型后筐体外表面光滑无毛刺，不会在周转过程中刮伤操作人员或货品。模具的导向系统采用导柱导套配合，额外在四周设置精定位块，保证合模时的定位精度，避免长期生产出现型腔错位导致的产品壁厚不均问题。浇注系统采用侧浇口进料，浇口位置设置在筐体侧边非外观面，成型后浇口残留易处理，不会影响产品的外观与使用。排气槽开设在分型面与熔体填充末端，

　　深度控制在塑料溢边值以内，保证填充过程中型腔内的气体顺利排出，避免产品出现烧焦、缺胶等成型缺陷。整套模具的顶出行程匹配产品的脱模高度，顶杆排布避开产品的薄弱结构，顶出时受力均匀，不会导致筐体出现顶白、变形问题。冷却水路的直径与间距根据成型塑料的熔融温度设置，保证成型周期内模温均匀，减少产品的成型收缩率波动，控制产品的尺寸精度在公差范围内。针对筐体底部的堆叠定位结构，型芯对应位置做精准的特征加工，保证成型后的筐体可实现稳定多层堆码，不会出现滑移倾倒问题。模具的所有活动部件都设置润滑槽，日常生产中可定期加注润滑脂，减少运动磨损，延长模具使用寿命。吊环孔按照模架重量设置在模具顶部四角，满足车间吊装作业的安全要求，避免吊装过程中出现倾斜坠落风险。
