带滑块升降结构的冷却风扇外壳注塑模具

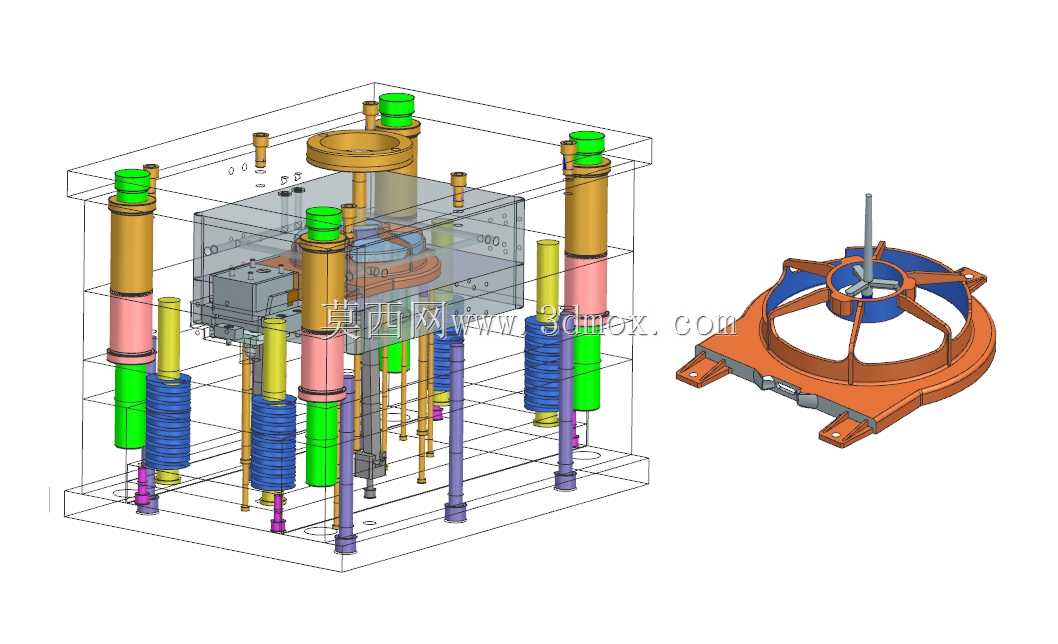

　　这套模具针对轴流冷却风扇的塑料外壳成型开发，这类风扇外壳广泛应用于PC电源散热、工业机柜通风、小型家电排风等场景，外壳本身带周向辐条、中心轴孔定位柱、侧边安装支耳，还有多处倒扣结构无法通过单纯的上下开模完成脱模，因此在结构上整合了滑块抽芯与升降器顶出的复合脱模方案。

　　从实际成型逻辑来看，模具的型腔部分对应外壳的外表面，做了均匀的抛光纹理处理，保证成型后外壳外表面无明显合模痕，不会影响后续的表面喷涂或者装配外观要求。型芯部分对应外壳的内表面，中心位置设置了轴孔成型芯棒，芯棒内部预留了冷却水道接口，可接入循环冷却水控制成型温度，避免中心厚胶位出现缩痕。周向的辐条成型槽做了0.2°的脱模斜度，既保证辐条的尺寸精度，又能减少顶出时的粘模风险。

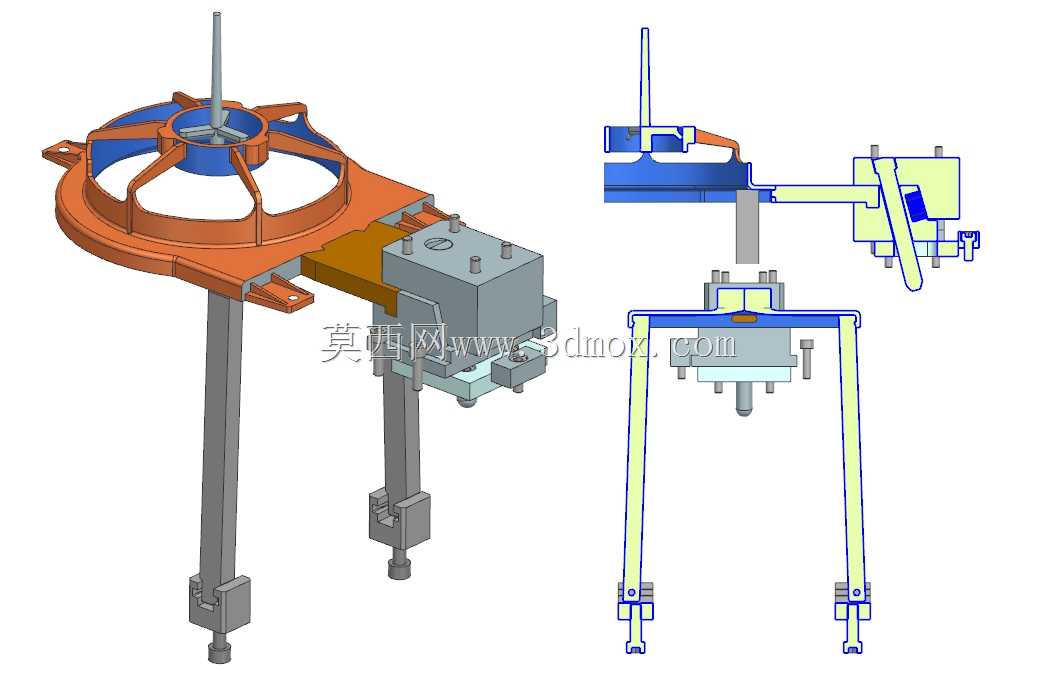

　　侧边的滑块结构对应外壳侧边的安装支耳倒扣，滑块采用斜导柱驱动，开模时斜导柱带动滑块向外侧平移，完成侧倒扣的抽芯动作，滑块的锁紧面做了5°的楔紧角，合模时靠定模板的楔紧块压合滑块，避免注塑时滑块受射胶压力后退产生飞边。滑块的滑动面开设了润滑油槽，日常生产中定期涂抹高温润滑脂即可保证滑动顺畅，减少滑动面的磨损量。

　　升降器结构设置在动模侧，对应外壳内部的几处内倒扣，这类内倒扣距离外壳边缘较远，无法通过外侧滑块完成抽芯，因此采用内置式升降器（斜顶）结构，顶出时靠顶针板的直线运动带动升降器沿斜向导向槽滑动，在顶出制品的同时完成内倒扣的侧向抽芯，升降器的倾斜角度设置为8°，既保证足够的抽芯行程，又避免角度过大导致升降器在运动中出现卡滞、折断的问题。升降器与型芯的配合间隙控制在0.02mm以内，既保证滑动顺畅，又不会出现跑胶飞边的问题。

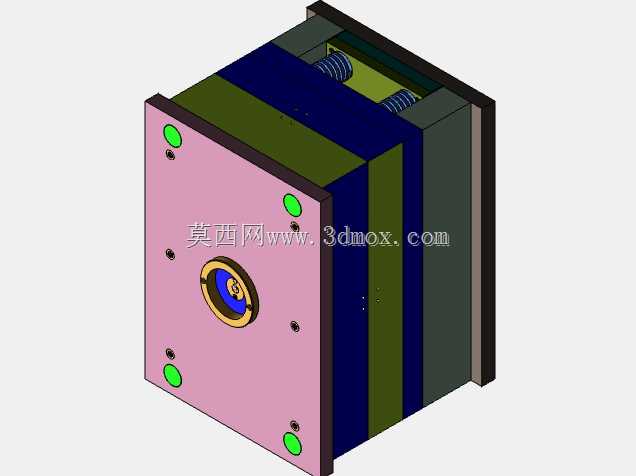

　　模具的整体安装边界适配常用的200吨卧式注塑机，定位圈直径为100mm，与注塑机定模板定位孔匹配，浇口套的球面半径与注塑机喷嘴球面半径适配，主流道做了3°的斜度，内壁抛光至Ra0.8以下，保证主流道凝料可以顺利脱出。模具的顶出孔位置与注塑机顶杆位置对应，顶出行程设置为120mm，足够将成型后的风扇外壳完全顶出型芯，方便机械手取件或者人工取件。冷却系统采用分层布置，定模侧沿型腔周向布置环形冷却水道，动模侧在型芯内部布置直通式冷却水道，水道直径为8mm，距离成型面的距离控制在12-15mm，保证成型面温度均匀，将制品的成型周期控制在合理范围内，减少冷却等待时间。

　　在排气设计上，模具在型腔的最后填充位置、滑块与型腔的贴合面、升降器与型芯的贴合面都开设了深度0.02mm的排气槽，可将型腔内的空气顺利排出，避免制品出现困气烧焦、缺胶、气泡等成型缺陷。模具的导柱导套采用20Cr材质渗碳淬火处理，硬度达到HRC58-62，保证合模时的定位精度，减少长期生产中的合模错位问题，导柱上开设了集油槽，可存储少量润滑油，减少导柱导套的磨损。所有成型零件都采用预硬塑胶模具钢制作，经过调质处理后硬度达到HRC33-37，具备足够的强度与耐磨性，可满足大批量生产的使用寿命要求，成型面部分做了镀铬处理，提高表面硬度与抗腐蚀能力，避免长期生产中被塑胶原料腐蚀出现表面麻点。
