带滑块抽芯结构的弯管接头注塑模具

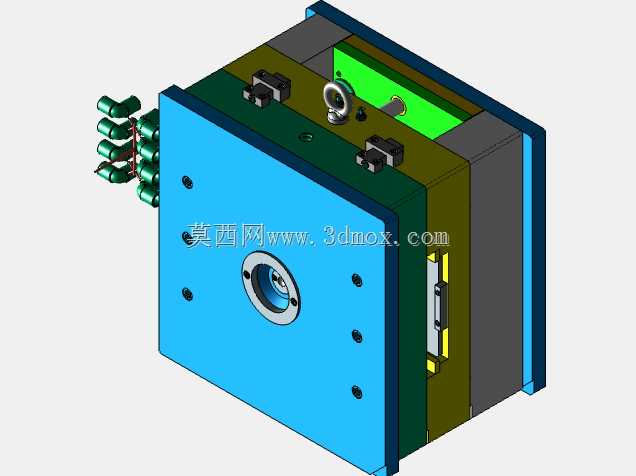

　　这套弯管接头注塑成型模具，核心针对带多向弯折通路的塑料管路接头类零件量产需求设计，在民用给排水管路、气动元件连接、小型液压回路辅件、家电内部通水通气回路等场景中，这类带90度弯折的接头零件需求量极大，传统直顶或简单斜顶结构无法完成弯管内部弧形空腔的成型，必须依靠多组滑块抽芯机构配合才能实现完整脱模。整套模具采用标准两板模模架作为基础承载结构，模架长宽尺寸适配常用的200吨级卧式注塑机安装孔位，哥林柱间距覆盖范围充足，模具总厚度满足注塑机最小最大模厚的调节区间，无需额外加装垫板即可直接上机装夹，定位圈采用标准100mm直径规格，浇口套球面半径与注塑机喷嘴匹配度经过校核，射胶过程中不会出现溢料飞边问题。

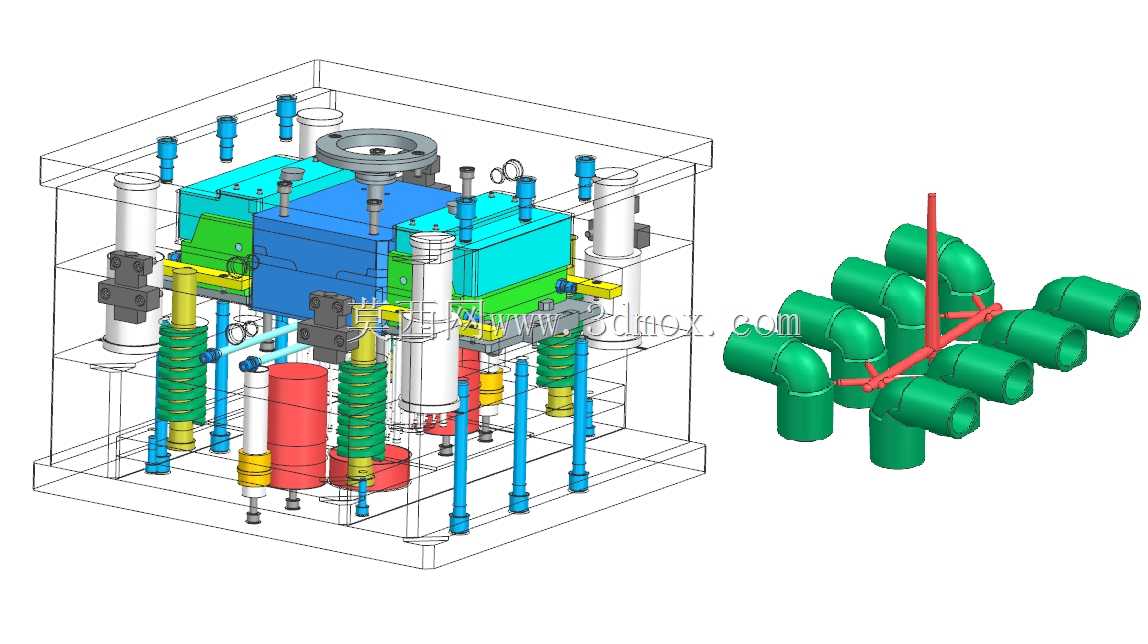

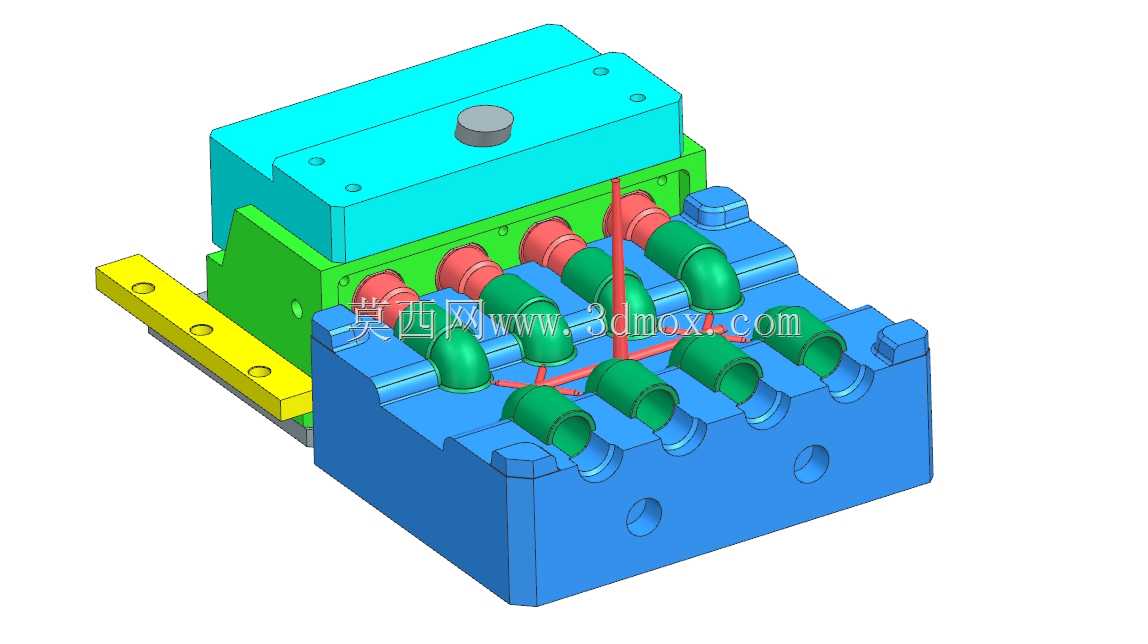

　　模具内部的核心成型部分分为定模型腔、动模型芯以及三组独立的滑块抽芯组件，其中两组滑块负责成型弯管两端的直段接口外圆与内部通孔，第三组斜向布置的滑块负责成型弯管中间的弧形弯折段内孔，滑块的导滑采用嵌入式压条+自润滑石墨铜板的组合结构，导滑间隙控制在0.02mm以内，合模过程中依靠定模侧的锁紧楔块提供足够锁模力，避免射胶过程中滑块受型腔内熔体压力偏移导致零件飞边或尺寸超差。斜导柱的倾斜角度设置为18度，兼顾抽芯行程与开模过程的受力状态，抽芯行程预留3mm安全余量，确保滑块完全退出零件倒扣位置后，顶出机构才开始动作，不会出现拉伤零件内孔表面的问题。

　　顶出系统采用圆顶针+顶板顶出的组合方式，顶针布置在零件的加强筋、浇口凝料位置，避免在零件外观面留下顶出痕迹，顶针板的复位依靠复位弹簧+复位杆的双重保障，合模前复位杆先接触定模分型面，带动顶针板回到初始位置，防止合模过程中顶针与型腔碰撞损坏。冷却回路的布置围绕成型零件的热量分布设计，定模型腔采用环绕式水路，距离型腔表面15mm均匀布置，动模侧的型芯采用隔水片式水井冷却，针对滑块部分也单独设计了随形冷却通道，尽量缩短成型周期，不过这套结构的冷却回路在滑块与模架的衔接位置存在密封风险，实际量产时需要根据滑块的行程调整水管接头的布置位置，避免开模抽芯过程中拉扯冷却水管。

　　整套模具的分型面沿着弯管零件的最大轮廓线设置，分型面贴合处做了1度的斜度楔紧面，合模时能够自动校准型腔与型芯的同轴度，减少合模错位导致的零件壁厚不均问题。排气槽开设在型腔末端以及滑块的合模贴合面，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，避免零件出现烧焦、缺胶问题，又不会让熔体溢出形成飞边。浇口采用侧浇口形式，开设在弯管接头的侧边非外观位置，浇口尺寸经过核算，填充过程中熔体能够平稳充满整个型腔，不会出现喷射痕或者熔接痕问题，后续去除浇口也比较方便，不会在零件表面留下明显的浇口痕迹。

　　在实际建模过程中，所有滑动配合面都预留了合适的公差带，导柱导套采用标准件选型，无需额外加工非标零件，降低模具的制造成本与后期维护难度。整套结构的设计逻辑围绕弯管类零件的成型难点展开，多滑块的动作顺序依靠开模行程的机械结构实现，无需额外配置液压或者气动抽芯装置，能够适配绝大多数普通卧式注塑机的生产条件，对于同类型的多向弯折管路接头类模具设计，这套结构的抽芯布置、顶出设计、冷却排布都具备实际参考价值，设计人员可以根据具体零件的弯折角度、管径尺寸调整滑块的倾斜角度与抽芯行程，快速适配不同规格的弯管接头零件成型需求，减少重复设计的工作量，同时也能提前规避滑块干涉、冷却不均、顶出不平衡等常见的模具设计问题。
