三板式分体镶块塑料齿轮注塑模具结构

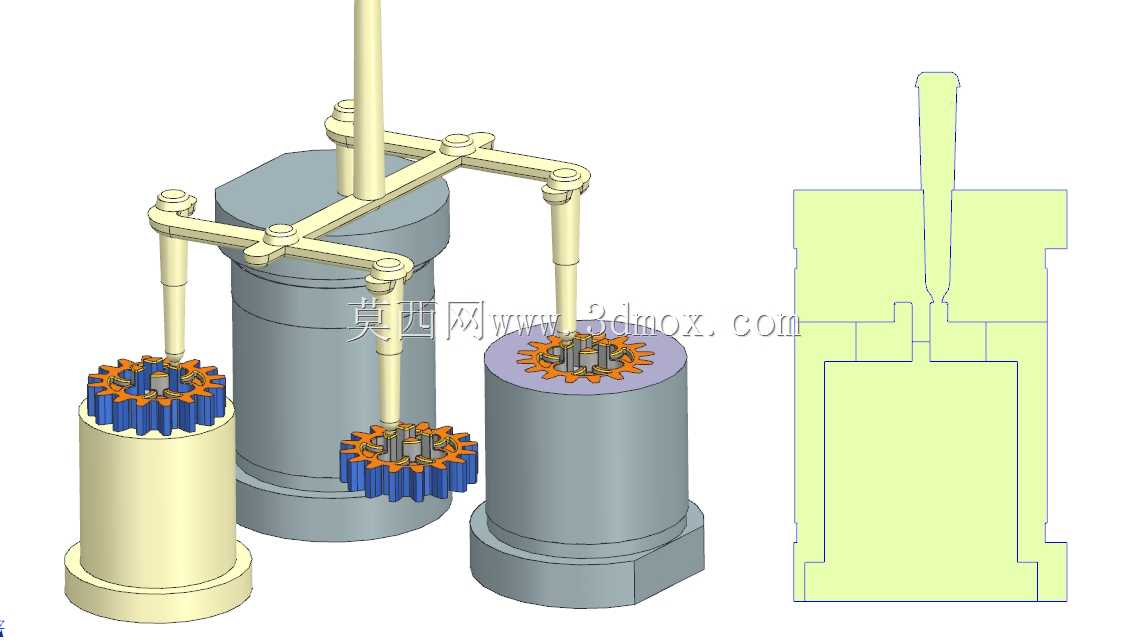

　　这套模具针对小模数塑料齿轮的批量注塑生产设计，采用三板式模架结构适配点浇口进胶需求，能够在开模过程中自动完成浇道凝料与产品的分离，省去后续人工修剪浇口的工序，适配自动化注塑产线的连续生产节拍，常见于精密传动部件生产车间的卧式注塑机安装场景，可匹配锁模力120T至180T规格的常规注塑设备。模具的核心成型结构采用分体式齿轮镶块设计，将齿轮型腔拆分为独立镶件单元，区别于整体式型腔加工方案，分体镶块可单独采用慢走丝线切割、成型磨齿工艺加工齿形部分，加工精度更容易控制到IT6级以上，齿面粗糙度可稳定达到Ra0.8以下，能满足塑料齿轮传动时的啮合精度要求，同时当局部齿形出现磨损或注塑缺陷时，可单独更换对应镶块，无需报废整套模仁，

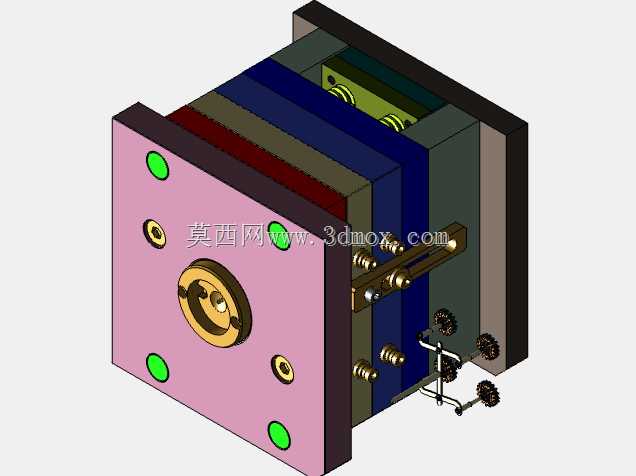

　　大幅降低模具后期维护成本与停机维修时长。从安装边界来看，模架整体长宽尺寸控制在350mm×400mm范围内，模具总闭合高度为380mm，适配注塑机的最大模厚安装区间，定位圈采用标准Φ100mm规格，主流道衬套入口球面半径匹配注塑机喷嘴SR19的通用尺寸，无需额外定制过渡零件即可完成上机装夹。冷却回路采用分层环绕布置，在定模侧、动模侧以及齿轮镶件内部均设计了独立的循环水路，水路直径为Φ8mm，距离成型面的距离均匀控制在12mm至15mm之间，可保证PP、POM等常用齿轮塑料充模后冷却均匀，避免齿轮件因冷却不均出现翘曲、齿形变形导致的传动卡滞问题。顶出结构采用多顶杆配合流道顶针的组合方式，

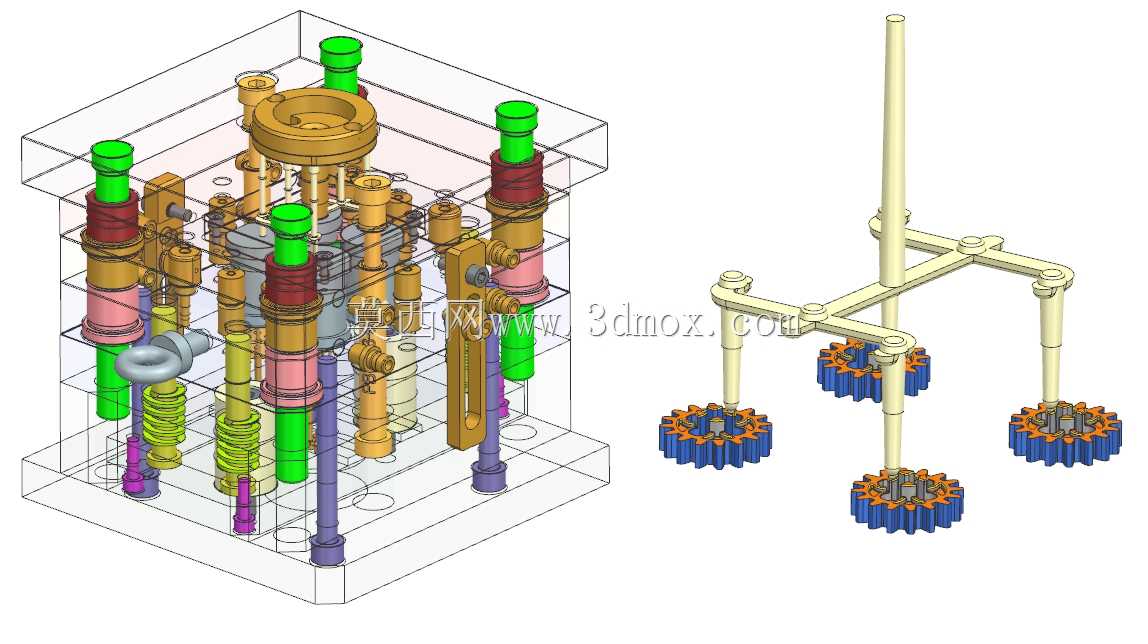

　　顶杆布置在齿轮轮毂的非成型配合面以及流道凝料位置，避免顶出痕迹影响齿轮的装配精度，同时在开模行程控制上，三板模的定模座板与流道板之间的开模距离设定为100mm，足够让点浇口凝料自动脱落，流道板与定模板之间的开模距离设定为80mm，保证产品与定模型芯顺利脱离，整体开模行程匹配常规注塑机的开模行程参数，无需对设备进行额外改造。这套模具采用一模四腔的型腔布局，进胶点设置在每个齿轮件的中心轮毂位置，熔融塑料从中心浇口向齿圈边缘均匀填充，可避免齿形部分出现熔接痕、填充不足等缺陷，保证每个型腔成型的齿轮件重量偏差控制在0.5%以内，成型后的齿轮件内孔尺寸精度稳定，可直接用于小型减速器、家电传动机构、玩具传动系统等场景的装配，

　　无需二次加工齿形或内孔。导向系统除了模架标配的导柱导套外，在齿轮镶块的合模配合面额外增设了零度定位辅助器，保证每次合模时镶块的对位精度控制在0.02mm以内，避免合模错位导致的齿形错边、飞边问题，适配长期连续生产的精度保持需求。排气结构开设在每个齿轮型腔的齿顶圆末端，排气槽深度控制在0.02mm，既可以顺畅排出充模过程中型腔内的空气，避免齿轮边缘出现烧焦、缺胶问题，又不会产生飞边影响齿轮啮合。
