带翻板推压系统的镂空塑料篮注塑模具

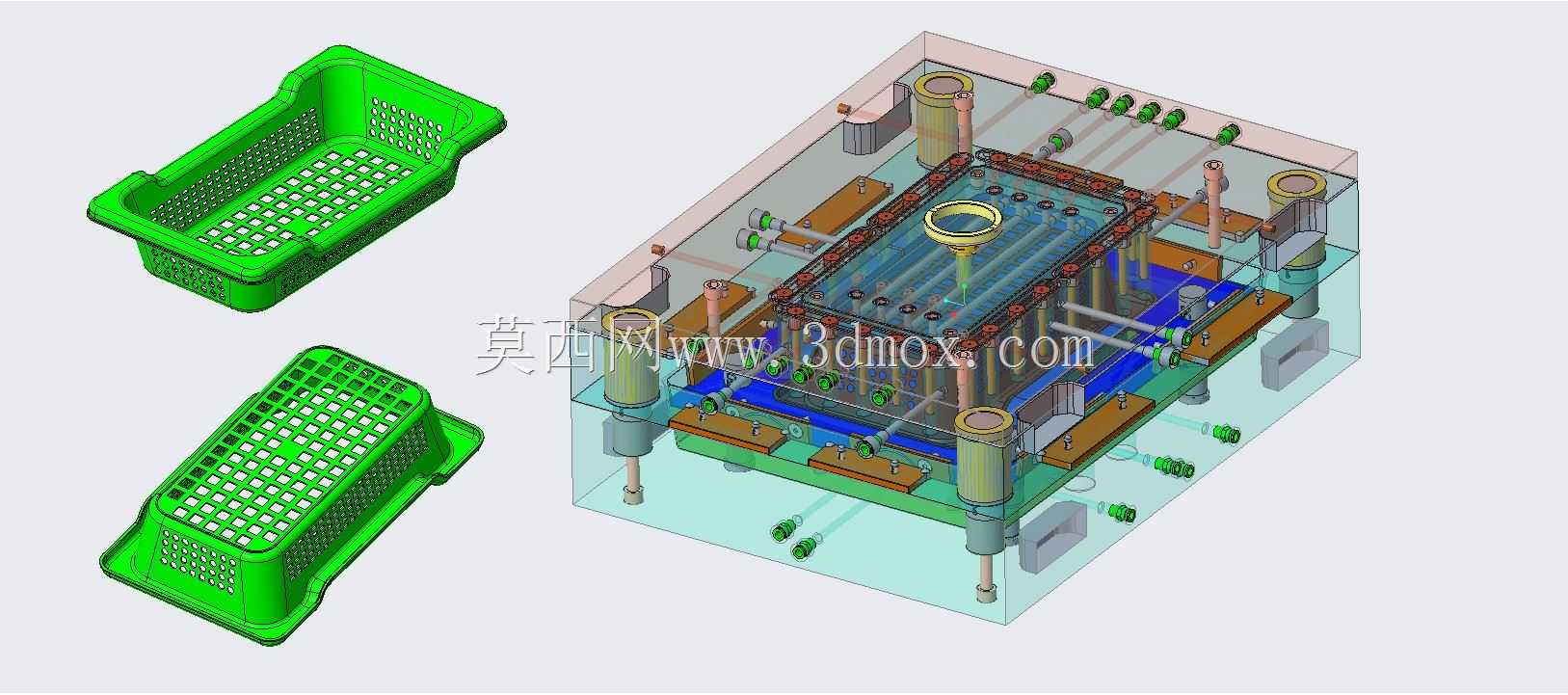

　　日常商超、物流周转场景中大量使用的镂空塑料收纳篮、周转篮，其侧壁与底部密集的网格镂空结构、边缘翻边的加强筋设计，一直是注塑成型环节的设计难点——网格区域的排气不畅容易导致填充缺胶，深腔结构的顶出受力不均则容易造成塑件变形、网格断裂，这套带翻板推压结构的模具正是针对这类塑件的成型痛点开发的结构方案。从实际生产适配性来看，这套模具针对的是带外翻边、周身密布方形网格沥水孔的长方形塑料篮，塑件整体为敞口深腔结构，侧壁带有向外延伸的堆叠支撑边，底部网格密度高于侧壁，既满足沥水、减重的使用需求，也能保证堆叠时的结构强度，适配日常生鲜周转、家居收纳、工业小件分拣等多个场景的塑件生产需求。设计阶段首先要解决的是网格区域的填充与排气问题，

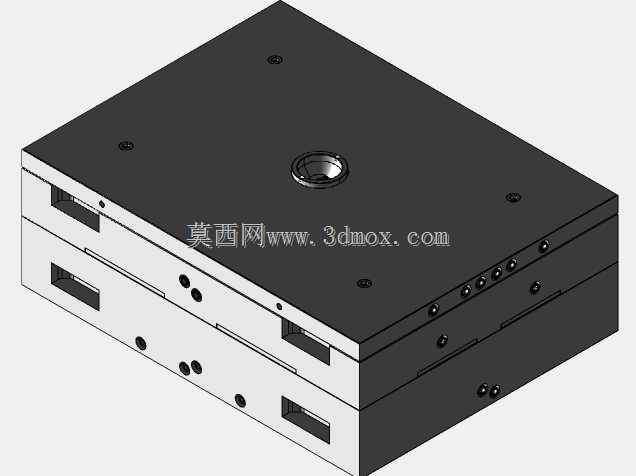

　　整套模具采用一模一腔的布局，型腔部分对应塑件的外表面，也就是网格的外侧，型芯部分对应塑件的内表面，网格的成型镶件采用分体式镶嵌结构，每一处网格的成型筋位都单独做了抛光处理，同时在镶件拼缝处预留了微米级的排气间隙，避免熔融塑料填充时在网格末端困气造成缺胶、烧焦缺陷，相比整体式型芯，分体镶件也更方便后续磨损后的更换维护，降低长期生产的修模成本。最核心的翻板推压系统，是区别于普通顶针、顶板顶出的关键结构，普通顶出结构作用在这类深腔镂空塑件上时，顶出力集中在顶针接触的几个点位，很容易顶穿网格或者造成塑件局部发白变形，而翻板推压结构在开模完成后，先通过推板带动整个型芯周边的翻板结构同步动作，翻板的作用面完全贴合塑件的外翻边整圈轮廓，

　　推压受力均匀分布在塑件边缘的实体加强区域，不会接触到脆弱的网格部分，待塑件与型芯完全脱离、失去包紧力之后，再通过辅助顶出结构将塑件平稳托出，整个顶出过程无局部应力集中，能有效降低塑件的变形率，尤其是网格区域的断裂不良率。冷却系统的布局也充分考虑了深腔塑件的冷却均匀性，在型芯的中心区域设置了直通式冷却水道，对应塑件底部的厚胶区域，在型腔周边的模板内设置了环绕式冷却水道，同时在翻板结构内部也预留了冷却回路，保证塑件的边缘翻边与底部网格区域的冷却速率保持一致，避免因冷却不均导致的塑件翘曲、尺寸超差问题，冷却水道的接头全部设置在模具的非操作侧，不会与周边的注塑机拉杆、抽芯管路产生干涉，适配市面上多数常规吨位的卧式注塑机安装。导向定位方面，

　　整套模具除了常规的导柱导套结构外，在型腔与型芯的贴合面周边额外设置了4组锥面定位锁块，抵消注塑过程中熔融塑料对型腔的侧向涨型力，保证网格区域的壁厚均匀，不会出现单边偏厚、网格透胶的问题，浇口采用中心直浇口设计，设置在塑件底部的中心位置，熔融塑料从中心向四周的网格区域均匀填充，流动距离短，填充压力损失小，也方便后续浇口凝料的修剪，不会在塑件的外观面留下明显的浇口痕迹。安装边界上，模具的整体外形尺寸适配300吨级以内的卧式注塑机，模具的顶出孔位置、码模槽尺寸都符合标准注塑机的安装规格，吊环孔设置在模具的重心平衡位置，方便模具的吊装与上机调试，所有的滑动配合面都做了淬火硬化处理，表面粗糙度控制在Ra0.8以下，保证长期量产过程中的动作顺畅，不会出现卡滞、磨损过快的问题。整套结构没有采用复杂的特殊抽芯结构，所有动作都通过注塑机的常规开模、顶出动作即可完成驱动，不需要额外的液压或者气动附件，对于模具加工厂来说，加工难度适中，后期量产的维护成本也更低，针对这类带密集网格的深腔塑料件成型，这套翻板推压的结构方案具备很强的参考价值，尤其是在顶出平衡、排气设计、冷却均匀性这几个核心难点上的处理逻辑，可以直接迁移到同类的镂空塑料件、周转箱类模具的设计工作中。
