高压车载牵引逆变控制装置

　　这套牵引逆变控制装置面向高压电驱动平台开发，核心作用是把直流母线电能转换为驱动交流电机所需的三相交流电，并在整车或设备运行过程中完成扭矩输出、转速调节、能量回馈与运行状态管控。装置可在最高800V电压平台下工作，峰值输出能力达到130kW，额定功率为130kW，输入电压覆盖150V至800V区间，适配电动汽车、混合动力车辆以及农业电动化设备等多种场景。

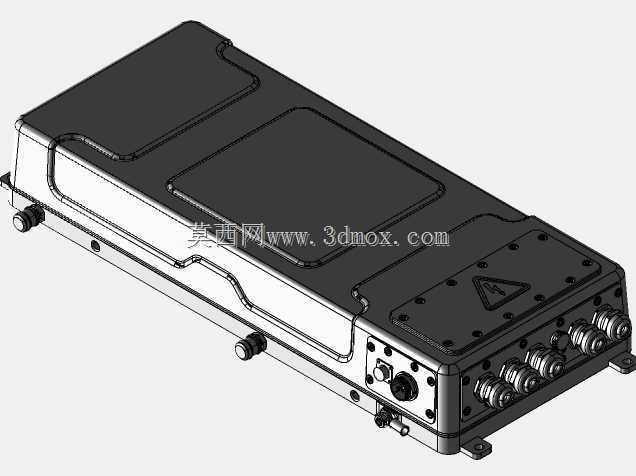

　　从整机布置看，装置采用长条形封闭箱体结构，外形尺寸为603mm×255mm×101mm，重量约16kg。该尺寸比例适合沿车辆底盘纵梁、设备机架侧面或动力舱空余区域安装。箱体底部和侧部预留安装固定结构，建模时需要重点校核安装孔位与周边悬架、线束、冷却管路之间的间隙。对于底盘布置而言，狭长形态有利于降低迎风面积，也便于在有限的横向空间内排布；对于农业设备，则可借助机架侧板进行贴装，减少额外支架数量。

　　外壳设计以防护、散热和维修可达性为核心。上盖采用多区域凹凸加强结构，既提升薄板刚性，也避免大面积平面在振动工况下产生共振。端部设置多组高压动力连接器和低压信号接口，接口区域集中布置，有利于整车线束分层走线：动力线缆靠近驱动电机方向输出，低压通信接口接入整车控制系统。面板上的警示标识区域对应高压危险部位，结构设计时需保证绝缘间隙、爬电距离和防误触边界。

　　冷却方式采用液冷方案，箱体内部与冷却流道、功率模块、母排和控制板之间形成紧凑热管理路径。相比自然冷却结构，液冷更适合高功率密度和持续爬坡、重载作业等工况。结构工程师在数模处理时，应关注冷却接口方位、管路折弯半径以及拆装空间，避免设备装车后因管路干涉造成维护困难。壳体侧面的接头、固定座和加强筋并非孤立特征，它们共同承担密封、承压、定位和振动传递功能。

　　通信接口采用CAN 2.0B，可与整车控制器、电池管理系统、电机控制器及仪表系统交换指令与故障信息。实际应用中，逆变器不仅执行功率转换，还承担过压、欠压、过温、过载和通信异常等保护逻辑的硬件承载功能。因此三维结构设计不能只看外观，还需要理解内部功率器件、电容、母线、控制板和接插件的堆叠关系。高压区与低压区应保持明确隔离，线束通道避免跨越高热部件，连接器位置需兼顾插拔工具操作空间。

　　在电动汽车场景中，该装置常布置于电驱系统附近，短时加速时提供峰值功率，制动时可将回馈能量送回高压系统；在混合动力车辆中，它配合发动机、发电机和电池系统完成多动力源协调；在农业设备上，则面对粉尘、泥水、低速大扭矩和长时间作业等条件，对壳体防护、抗振和冷却可靠性提出更高要求。建模时可将整机作为动力域关键部件纳入整车总装，检查其与车架、电机、高压线束、冷却管路和检修盖板的空间关系。

　　外观上，箱体上盖的阶梯轮廓、端盖密集螺栓、侧面防水接头和底部安装耳片均体现出工业电驱产品的典型特征。螺栓排布围绕密封面连续设置，用于保证箱盖在温度循环和振动环境下的压紧力；端部多联连接器适合动力相线、高压输入和辅助信号分区连接；局部旋钮或维护接口则满足调试、排气或附件连接需求。整体结构强调可制造性与可装配性，钣金或压铸壳体、机加工密封面、连接器座和内部模组之间需要在三维阶段完成干涉检查与维修路径验证。

　　对于设备选型人员，该类装置的边界条件不仅包括功率和电压，还应结合安装姿态、冷却流量、连接器朝向、维护空间和整车重量分配综合判断。对于三维建模人员，模型可用于电驱系统布置演示、线束走向校核、冷却管路设计、安装支架开发以及维修仿真，能够较完整地反映高压牵引逆变器在真实装备中的工程形态。
