车载永磁同步交流发电装置结构设计

　　该发电装置面向移动作业平台的独立供电需求开发，核心采用永磁同步励磁路线，整体结构围绕紧凑布置、高效能量转换与持续热稳定三个工程目标展开，可直接为车载用电负载提供稳定交流电源，适配混合动力车辆、野外特种作业车辆以及农业机械的配套供电场景。在农业作业场景中，搭载该装置的拖拉机或联合收获机可在脱离固定电网的田间环境下，为车载液压控制单元、作业监测终端、电动执行机构提供持续电力；在特种车辆领域，它可作为应急供电单元集成到通信保障车、野外工程作业车的动力舱内，在车辆怠速或动力输出轴运转时完成电能转换；在混合动力车型的动力架构中，该装置可配合主驱动电机完成动力分流与补能，在车辆制动或发动机富余功率工况下回收能量，降低整车燃油消耗。

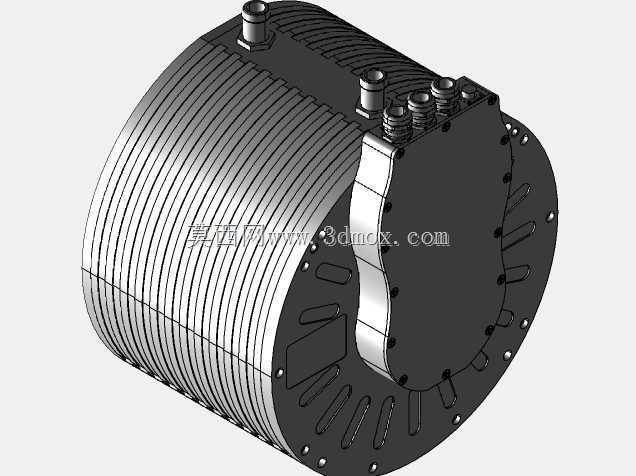

　　从结构设计思路来看，整机采用轴向盘式与径向圆柱结合的紧凑壳体布局，外壳周身布置连续环形散热筋，既作为壳体加强结构提升整机抗扭刚度，又大幅扩展与冷却介质、外界空气的接触面积。壳体内部集成液冷流道，冷却介质可直接环绕定子绕组外围循环，相比传统风冷方案，能在高负载持续发电工况下快速带走绕组铜损与铁芯涡流产生的热量，避免永磁体因高温出现退磁风险。整机轴向长度控制在306mm、径向最大直径240mm，干重约65kg，安装边界可适配多数商用车、特种车辆的动力舱预留空间，壳体端面预留一圈均布的螺栓安装孔，可直接通过法兰对接发动机动力输出端或车载取力器，无需额外设计复杂的传动转接支架。

　　功能特性层面，该装置额定工作转速设定为1800rpm，额定输出功率26kW，功率因数可达0.99，能量转换效率接近89.7%，额定输出电流123A、额定工作频率150Hz，输出电参数经过配套整流调压单元处理后，可稳定为车载蓄电池组充电或直接供给交流用电设备。接线端口集中布置在壳体顶部的接线盒区域，三个主电力接线柱采用外露快装结构，信号采集端子与动力端子分区排布，既方便现场布线作业，也能避免强电对弱电信号产生电磁干扰。壳体两端的端盖采用高强度铝合金加工成型，端面上开设的异形减重槽在保证结构强度的前提下进一步降低整机自重，端盖与主壳体的结合面采用密封胶条封装，配合液冷流道的密封设计，整机可适应野外多尘、多雨的恶劣作业环境，防护能力满足车载移动设备的使用要求。

　　从三维建模的工程细节来看，整机所有装配关系完全按照实际加工逻辑搭建：散热筋与主壳体为一体化铸造成型，建模时保留了拔模斜度与铸造圆角；顶部接线柱的绝缘基座、密封垫圈、紧固螺母均按实际装配层级拆分，可直接导出工程图用于机加工与装配指导；转子部分的永磁体嵌入结构、定子绕组的排布空间均在模型中预留了准确的间隙，设计人员可在此基础上直接开展电磁仿真、流场热仿真的前处理工作，也可将该模型直接导入整车动力舱的装配环境中，校核与周边发动机、液压管路、车架梁的干涉情况，大幅缩短车载供电系统的开发验证周期。对于需要在移动平台上布置独立发电单元的设计团队来说，该结构在功率密度、安装适配性、热稳定性之间取得了较好的平衡，其液冷壳体的设计思路、法兰对接的安装方式也可为同类车载发电设备的开发提供直接的结构参考。
