RUBRUKS永磁同步车用驱动电机结构

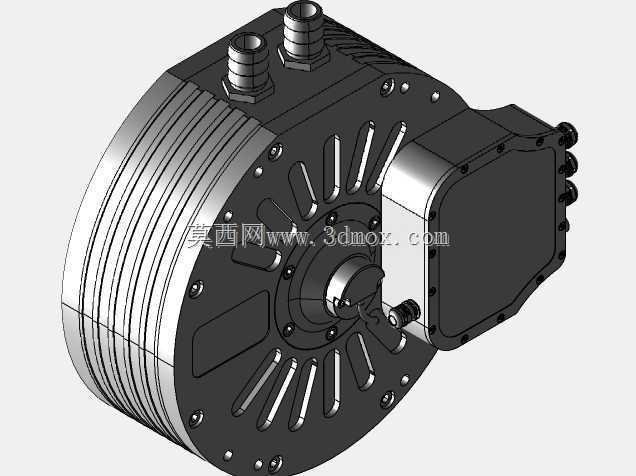

　　该模型呈现的是一款面向新能源车辆与农业装备动力链的盘式永磁同步驱动单元，整体采用轴向紧凑布局，适合在底盘横向空间受限、动力舱布置边界不规则的场景中作为主驱动或辅助驱动部件使用。从结构外形看，电机主体为短圆柱壳体，端部集成控制器盒体，顶部布置两组液冷接口，侧端盖保留加强筋、螺栓孔与定位特征，能够较完整地反映装车阶段所需的安装、接管、检修和防护边界。

　　在实际应用中，这类电机并不只是一个孤立的旋转部件，而是动力总成中的核心执行单元。电动汽车需要它在低速区间输出较大牵引扭矩，在高速巡航时维持稳定效率；混合动力车辆可将其布置在变速箱输入端或驱动桥附近，参与助力、能量回收和启停调节；农业设备则常面对泥泞、坡地、重载起步等工况，要求电机在短时间内承受较高扭矩冲击。模型所体现的液冷结构，正是为了应对持续爬坡、频繁启停和长时间作业带来的热负荷。冷却介质通过顶部接口进入壳体流道，带走定子绕组、铁芯及永磁体附近积聚的热量，使电机在较紧凑体积下仍能维持较高功率密度。

　　端部控制器与电机本体相邻布置，有利于缩短三相动力线长度，降低线束阻抗和电磁干扰风险。控制器外壳采用多边形盒体结构，周边螺栓形成闭合压紧面，便于设置密封垫并满足防尘防水要求。对于结构工程师而言，这一部分在整车布置时不能只看作电气元件，还需要考虑其与车架、悬置、维修工具和接插件插拔空间的关系。模型中控制器侧向伸出，会改变动力单元的外包络，因此在底盘校核时应同时检查最小离地间隙、转向机构运动间隙、碰撞安全距离以及维护拆卸方向。

　　电机壳体外侧的散热筋并非单纯装饰特征。盘式电机轴向长度较短，端盖面积相对较大，端面上的放射状筋条既可以提高壳体刚性，抑制高速运行时的振动和噪声，也能扩大与空气接触的表面，在车辆行驶形成对流时辅助散热。圆周方向分布的螺栓将前后端盖与定子壳体连接成整体，螺栓间距和凸台位置体现了对密封压力均匀性的考虑。若在后续设计中改型，需要谨慎调整螺栓数量和端盖壁厚，因为这会直接影响轴承座同轴度、定子压紧力以及液冷腔密封可靠性。

　　从安装边界看，该动力单元外形大致控制在直径约三百毫米、轴向长度约一百五十毫米的紧凑范围内，适合与减速器、差速器或农机传动箱进行集成。短轴向尺寸有利于降低动力舱纵深占用，但径向尺寸较大，布置时应重点校核轮距内侧、车架纵梁和悬架跳动空间。顶部冷却接头需要预留软管弯曲半径，避免装配后出现急弯、摩擦或拉扯；控制器侧面的连接器区域则应保留插拔手空间，并使线束走向远离高温壳体和运动部件。

　　性能取向方面，该类可逆永磁同步电机兼顾驱动与发电状态。驱动时，逆变器根据转子位置控制定子磁场，实现宽转速范围内的扭矩调节；制动或减速时，车轮能量经传动系统反拖电机，电机进入发电状态并向储能系统回馈能量。峰值扭矩约一百一十二牛米，可满足车辆起步、短时超车和农机重载牵引需求；持续功率与峰值功率之间的差异，也提示选型人员不能只按峰值参数配置系统，而应结合工作制、环境温度、冷却流量和散热条件评估持续输出能力。

　　建模细节上，作品保留了电机外壳、端盖、冷却接口、控制器盒、安装孔位和外部紧固件等关键结构，适合用于动力总成布置、整车干涉检查、悬置支架设计和维修空间分析。外观表面以深色金属质感表现，能够清晰区分壳体、端盖、接头与电控盒等区域。对于三维设计人员，该模型的价值在于提供了一个接近真实车用液冷电机的空间参考：既可以据此反推支架安装面和螺栓分布，也可以围绕其外轮廓开展管路走线、电气连接和防护罩设计。

　　在工程落地时，还需把模型与具体载荷工况结合。例如，农机作业时粉尘、秸秆和泥水容易附着在散热筋与接头附近，防护罩不能完全封死冷却风道；乘用车辆则更关注NVH表现，悬置点应避开壳体刚度薄弱区域，并通过支架将电机扭矩反力可靠传递至车架。液冷接口的方向也应依据整车姿态调整，尽量保证排气和维护便利。总体来看，该结构围绕高功率密度、液冷散热、机电集成和紧凑安装展开，能够为新能源车辆驱动系统设计、设备选型校核以及三维装配训练提供具体参照。
