食品加工用密封式工业烘焙烘炉结构

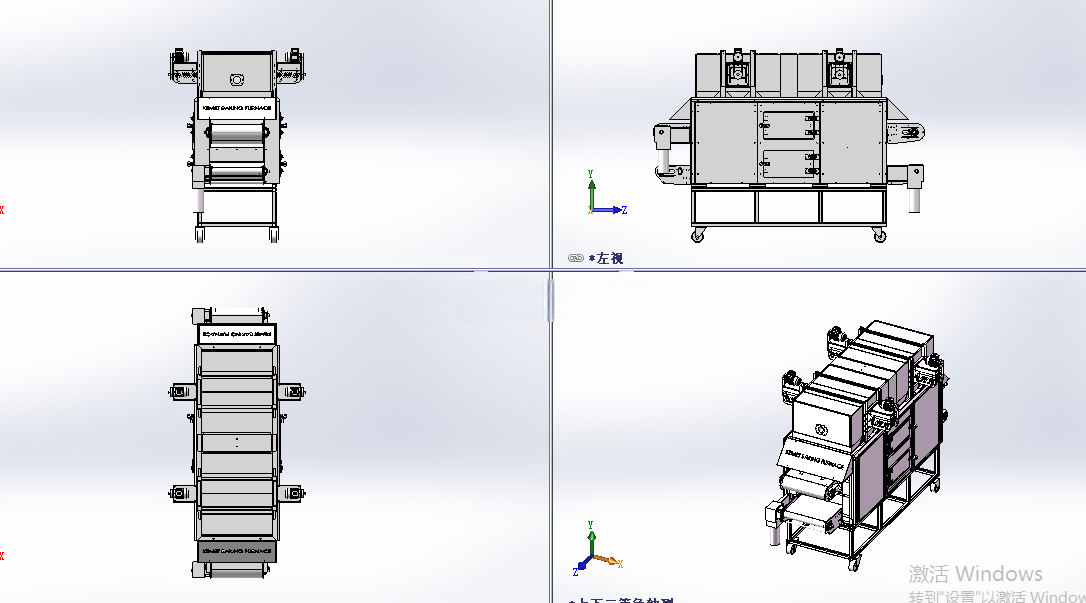

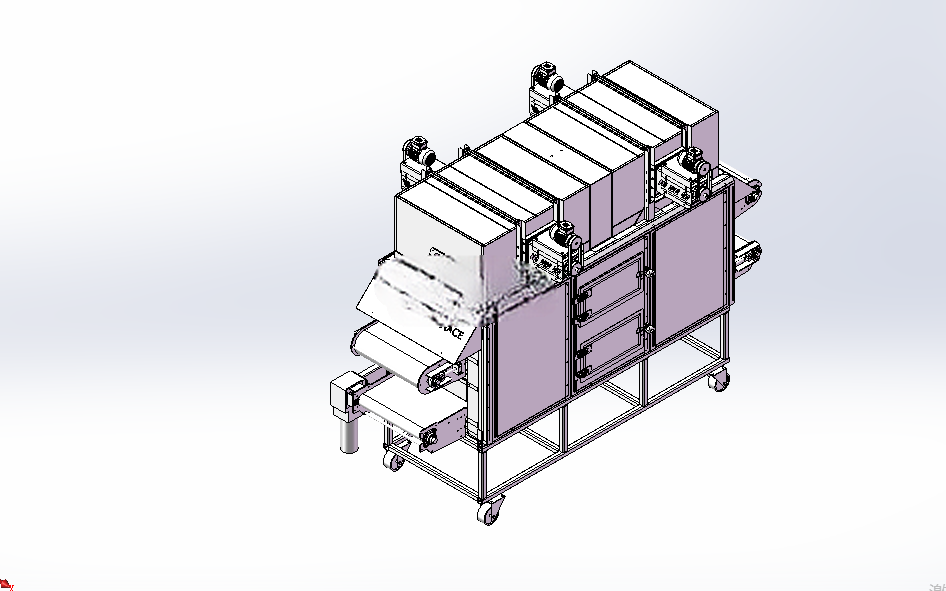

　　这款烘焙设备主要面向规模化食品加工生产场景，适配中点、面包类产品的连续烘烤工序，可嵌入自动化食品生产线完成物料的连续热处理作业，替代传统开放式烘炉解决车间温漂、热量散失过快的问题。从结构设计来看，整机采用全密封式保温腔体结构，保温层选用耐高温硅酸铝纤维材质填充，外层包覆304不锈钢面板，既减少炉内热量向车间环境散逸，缩短空炉升温时长，也能避免生产过程中物料残渣、清洁用水渗入保温层造成结构腐蚀，延长设备整体服役周期。

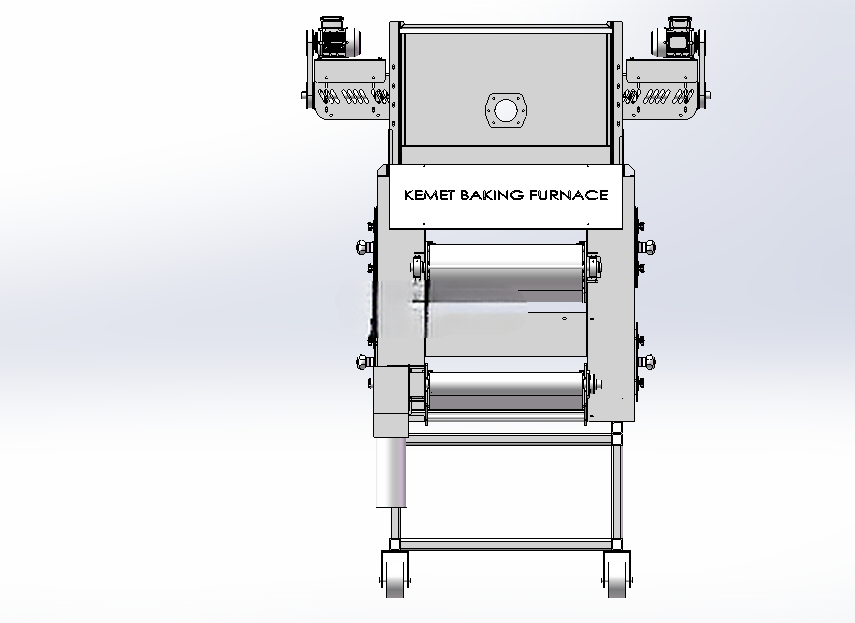

　　炉体内部设置独立的面火、底火加热分区，每个分区单独布置铠装热电偶测温探头与远红外发热管，温控回路可独立设定温度参数，针对不同烘焙产品的工艺要求，分别调整上下加热区的输出功率，避免出现表层烤糊、内部未熟透的烘烤缺陷，适配酥饼、吐司、月饼等多类烘焙产品的工艺需求。设备进料端与出料端均设置可调式挡料结构与传动辊组，可匹配不同厚度的烤盘或网带输送线，传动辊采用两端带座轴承支撑，同轴度公差控制在0.1mm以内，避免输送过程中出现跑偏、卡滞问题。炉体侧面预留检修门与观察窗，日常维护时可快速打开检修门更换发热管、校准测温探头，观察窗采用双层耐高温钢化玻璃，可在生产过程中实时观察炉内物料烘烤状态，无需打开炉门造成温度波动。

　　从安装边界来看，整机底部设置可调式支撑脚轮，既可以在车间内短距离移位调整工位，也可以通过调节脚轮高度将设备调至水平，保证输送面与前后端生产线对接平齐，设备安装时需在侧面预留不小于600mm的检修空间，顶部预留排烟管道接口位置，对接车间废气收集系统排出烘烤过程中产生的水汽与油烟。整机的电控元件集中布置在炉体顶部的独立电控仓内，与高温腔体做隔热隔离，避免长期高温环境造成电控元件老化失效，接线端子均采用耐高温护套，布线沿炉体侧边的走线槽规整布置，方便后期故障排查与线路维护。

　　炉体的密封结构采用硅橡胶密封条嵌装在门框与腔体结合面，密封条耐温上限可达300℃，长期使用无硬化开裂问题，保证炉内温度场均匀性，温差控制在±5℃以内，保障同批次产品烘烤品质一致性。设备的传动系统采用变频调速电机驱动，可根据不同产品的烘烤工艺要求调整输送速度，匹配对应的烘烤时长，调速范围可覆盖0.1m/min到1m/min，满足多品类产品的生产切换需求。
