半自动上下料烫金印刷设备结构设计

　　在包装印刷、纸品加工、塑料件表面装饰的生产环节里，烫金工艺是提升产品外观质感、赋予标识金属光泽与耐磨特性的核心工序，这类半自动烫金印刷设备，正是面向中小批量多品类烫印需求开发的量产型工位设备，适配平面类工件的连续烫印作业，相比全自动连线设备，它的工位布局更灵活，能兼容不同尺寸的片材、硬质塑料件、纸盒坯料的烫金加工，换型调整的操作门槛更低，适合多品种小批量的生产场景使用。

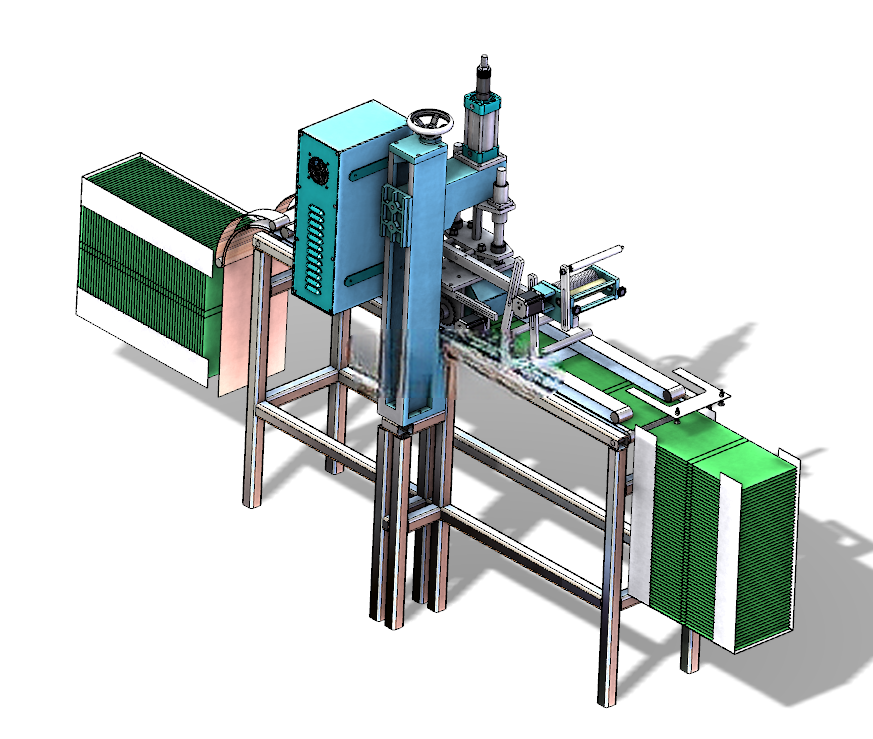

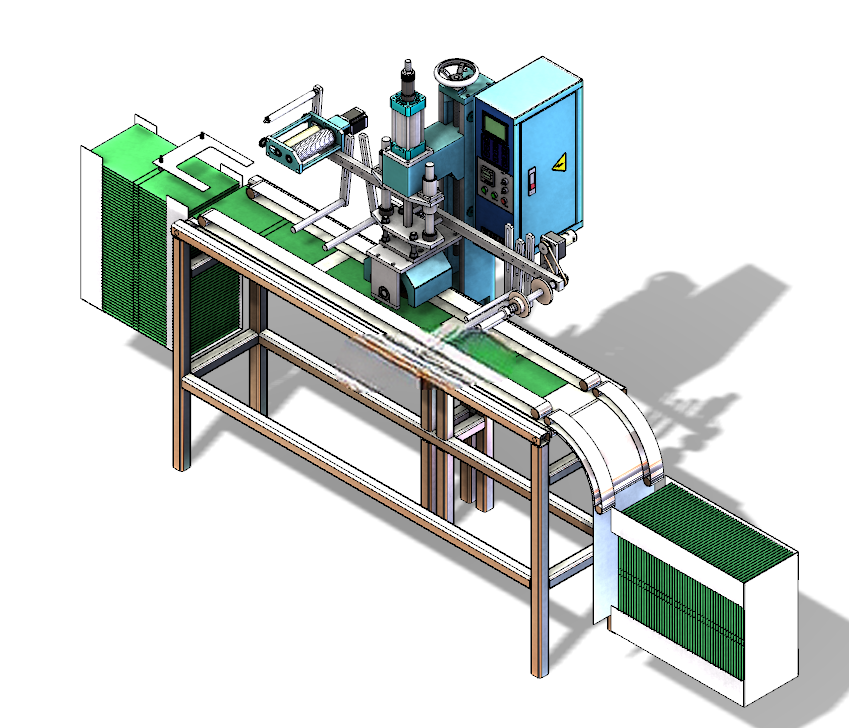

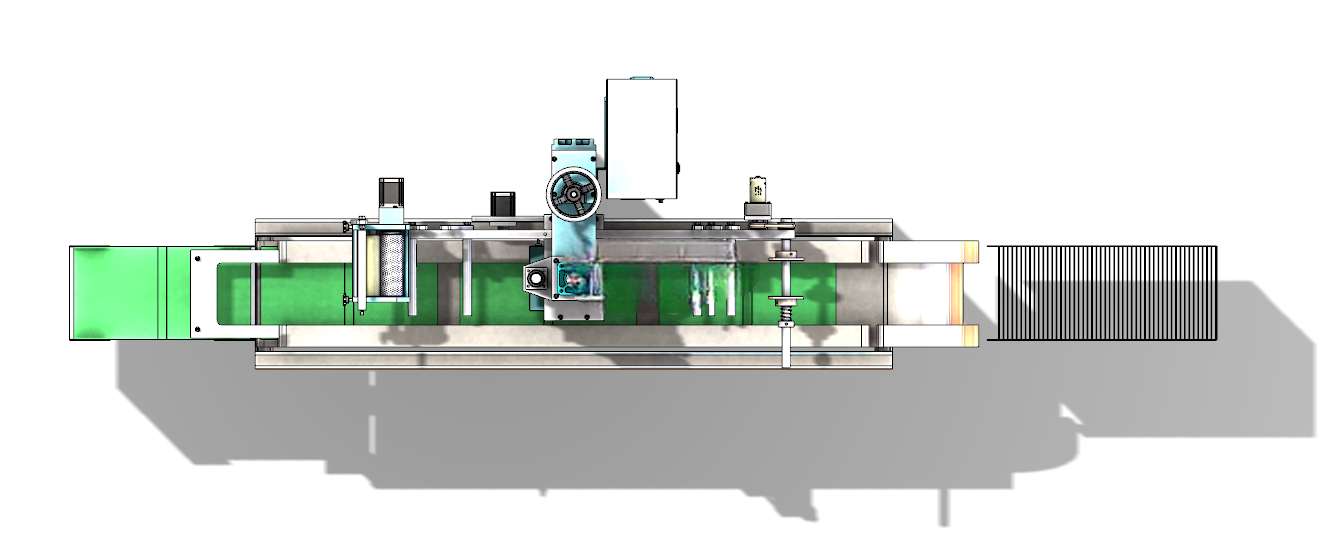

　　设备整体采用直线式布局，进料端搭配绿色皮带输送线作为工件承载载体，输送线两侧设置可调式侧挡条，可根据工件宽度手动调整挡边间距，避免工件输送过程中出现偏斜，挡条采用硬质铝合金型材加工，表面做阳极氧化处理，耐磨且不易刮花工件表面。输送线的驱动端采用减速电机搭配同步带传动，输送速度可通过调速旋钮无级调整，匹配不同烫印时长的工艺要求，输送线的进料端预留人工上料工位空间，操作人员可直接将待烫印工件放置在输送线起始端，无需额外的上料治具，降低小批量生产的治具制作成本。

　　设备中部为核心烫印工位，设置立式烫印头模组，烫印头采用垂直升降结构，搭配导向轴与直线轴承做运动导向，保证烫印头下压过程的平行度，避免出现烫印压力不均、箔面发花的问题。烫印头的加热块采用铸铝加热体，内部埋入加热棒与温度传感器，可稳定控制烫印温度，温度波动范围控制在±3℃以内，适配不同类型烫金箔的转印温度要求。烫金箔的放卷与收卷机构设置在烫印头侧方，放卷轴带阻尼张力控制，保证烫金箔输送过程中张力恒定，不会出现箔带褶皱、偏移的问题，收卷轴采用步进电机驱动，可根据烫印步距精准送箔，减少金箔的无效损耗。工位旁设置的操作面板集成温度显示、速度调节、手动点动控制按钮，方便操作人员调试设备时单步动作测试，设备的机架采用方管焊接加工，焊接后做去应力退火处理，再经机加工保证各安装面的平面度与平行度，外部钣金护罩做喷塑处理，兼顾防护性与外观整洁度。

　　出料端设置格栅式出料接台，烫印完成的工件经输送线输送至接台位置，操作人员可直接取走完成品，接台采用不锈钢栅格结构，既减轻设备整体重量，也能避免工件表面积攒灰尘。设备的安装边界需要预留左右两侧的操作空间，左侧预留至少600mm的上料操作空间，右侧预留500mm的取料空间，设备背部预留300mm的电气布线与维护空间，整机底部设置可调式脚杯，可调整设备水平度，适应不同平整度的车间地面，脚杯调节行程为±20mm，无需额外制作安装基础，放置在平整的水泥地面即可调试使用。

　　从设计逻辑上看，这套设备优先考虑了量产过程中的稳定性与维护便捷性，所有易损件均采用标准件选型，比如输送皮带、直线轴承、加热棒、同步带等零部件都可直接从市场采购替换，减少设备停机维护的等待时间。各工位的调整机构都设置了刻度标识，比如侧挡条的位置调整、烫印头的高度调整、送箔步距的调整都带有刻度参考，换型时可快速定位到参数位置，减少调试时间。设备的电气控制回路设置了过载保护、超温保护、急停保护，当出现加热温度超差、电机过载、人员误触的情况时可自动停机，避免设备损坏与安全事故。

　　在实际生产应用中，这类设备可覆盖纸品包装、塑料标牌、文具、皮具等多个行业的平面烫印需求，相比手动烫金机，它的输送式连续作业模式可将单班产能提升3倍以上，操作人员仅需完成上下料动作，无需手动对位烫印位置，降低操作人员的劳动强度，同时烫印压力、温度、时间三个核心参数都可量化调整，能保证同批次产品的烫印质量一致性，减少人工操作带来的品质波动。设备的结构拆分上，分为输送模组、烫印主机模组、金箔输送模组、机架护罩模组四个大的装配单元，每个单元都可独立拆分装配，方便加工过程中的并行作业，也便于后期的模块升级，比如后续可根据需求加装自动上料机构、视觉对位机构，升级为全自动烫印设备，不需要对整体机架做大规模改动。
