瓦楞纸板高速彩色数码喷墨印刷设备

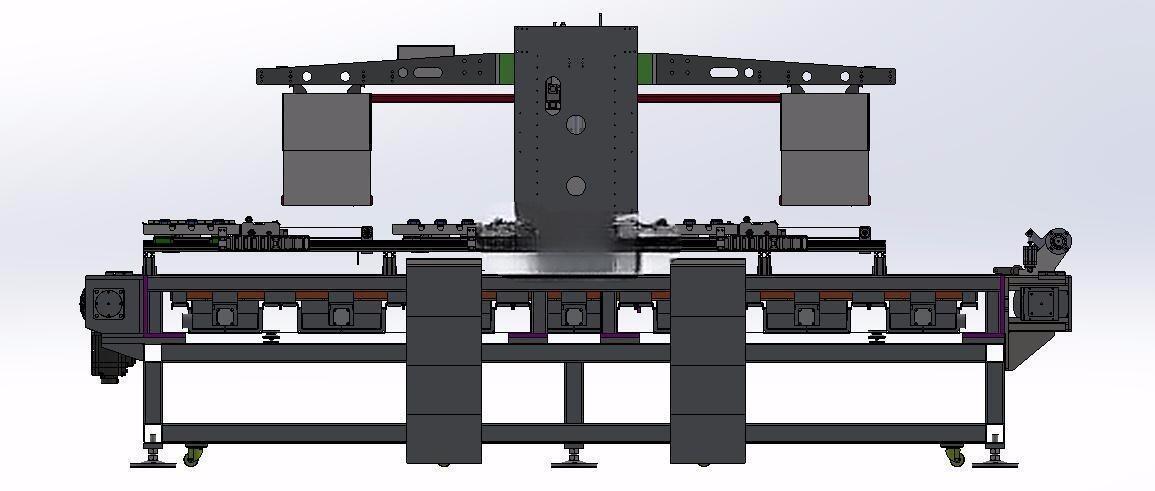

　　在包装印刷生产场景中，瓦楞纸板的彩色印刷长期面临小批量订单换版成本高、传统胶印柔印套准精度不足、幅面适配性差的痛点，这款数码喷墨印刷设备正是针对高速瓦楞纸板彩色印刷需求开发的量产型设备，目前已在多个包装生产车间投入实际生产运行。设备采用龙门式横梁搭载喷头组的整体布局，底部为分段式皮带输送机架，机架下方配置可调式支撑脚轮与固定脚杯，既方便设备进场移位调整，也能在安装定位后锁死保证整机运行稳定性，安装时需预留输送段前后的上料、收料操作空间，两侧预留墨路维护、电气检修的操作通道，整体占地适配常规包装车间的生产线排布。

　　设备核心配置三组独立喷墨单元，每组喷头单元配套一套升降调节系统，可根据不同厚度的瓦楞纸板调整喷头到纸面的喷射距离，适配不同克重、不同楞型的纸板印刷需求，最大印刷幅宽可达800mm，常规生产运行速度为42m/min，最高运行速度可提升至120m/min，能匹配不同产能需求的生产线节拍。输送系统采用带吸附功能的皮带机结构，吸附区域设置为无极调节结构，可根据待印刷纸板的实际长宽尺寸自动调整吸附腔的工作范围，既保证纸板在输送过程中全程平整贴合皮带面，避免翘边、移位导致的印刷套准偏差，也能减少不必要的真空能耗，相比固定吸附区的输送结构，对小尺寸纸板的适配性更强，不会出现小纸板边缘漏风导致吸附力不足的问题。

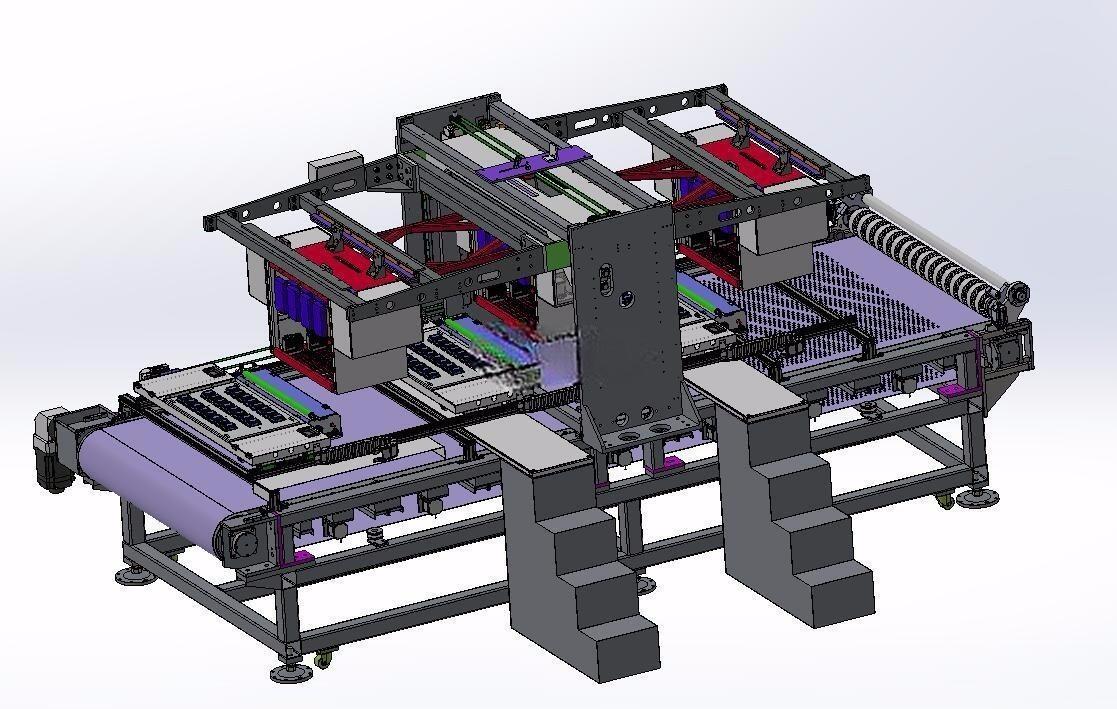

　　每组喷墨单元可搭载24个EPSON DX5型喷头，喷头组配套集成式自动维护系统，包含自动吸墨、清洗、擦拭三个功能模块，在设备待机、批次换产、喷头轻微堵塞时可自动完成维护动作，无需人工拆解喷头组件擦拭，大幅降低日常维护的人工成本，也减少人工操作对喷头精密表面的损伤风险。从结构设计思路来看，整机采用模块化拆分设计，底部输送机架、龙门横梁、喷头安装滑台、墨路系统、电气控制柜均为独立模块，加工时可分模块进行钣金焊接、机加工、装配调试，最后总装集成，既降低了大型结构件的加工难度，也方便后续的部件更换与升级；横梁部分采用高刚性的焊接钢结构，经过时效处理消除内应力，避免高速运行时喷头滑台往复移动产生的振动影响印刷精度，喷头滑台的直线导轨安装面经过精密铣削加工，保证滑台移动的直线度与平行度，确保喷头喷射位置的重复定位精度。设备的墨路系统采用负压供墨结构，保证每个喷头的供墨压力稳定，避免出现供墨不足导致的断墨、或者供墨压力过大导致的滴墨问题，墨路管路布置在横梁内部的走线槽内，避免外露管路被生产车间的粉尘、纸屑污染，也防止管路被意外剐蹭导致漏墨。电气控制部分的柜体布置在设备侧方，与印刷区域做物理隔离，避免印刷过程中产生的墨雾、纸屑进入电气柜内部造成元器件短路故障，柜内配置散热通风结构，保证长时间连续运行时电气元件的工作温度处于合理范围。

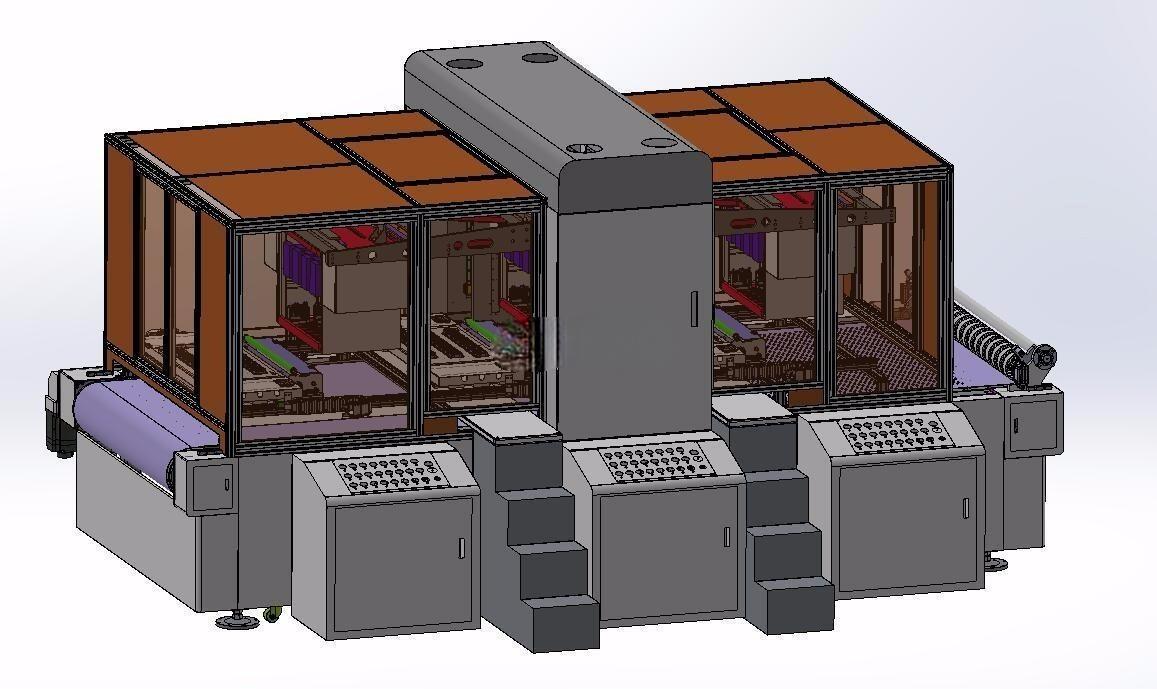

　　在实际生产适配中，这款设备可直接对接瓦楞纸板生产线的后端，也可作为独立印刷工位搭配自动上料、收料机构使用，无需制作传统印刷所需的印版，订单切换时仅需在控制系统中导入对应印刷文件即可完成换产，特别适合小批量、多批次的个性化包装印刷订单，相比传统印刷方式能大幅缩短订单交付周期，降低印版制作与存储的成本。设备的安全防护设计上，运动部件外侧均设置透明防护挡板，既不影响操作人员观察设备运行状态，也能防止人员意外触碰运动的喷头滑台、输送皮带造成安全事故，设备两端设置急停按钮，出现异常情况时可快速停机。
