桁架式玻璃取料搬运码垛设备结构

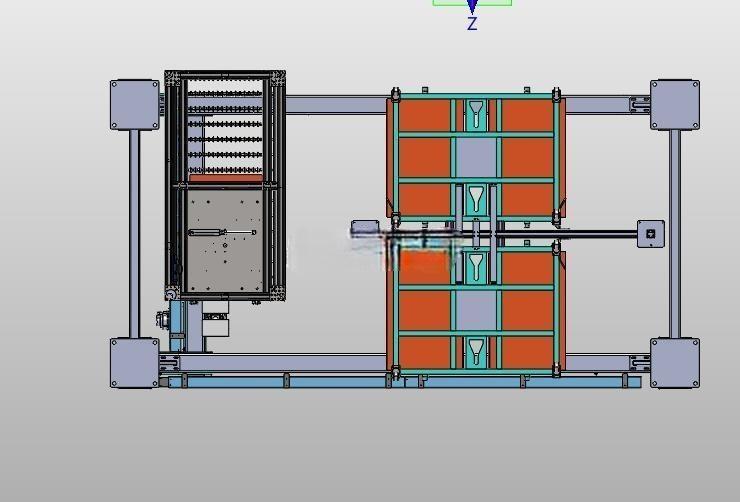

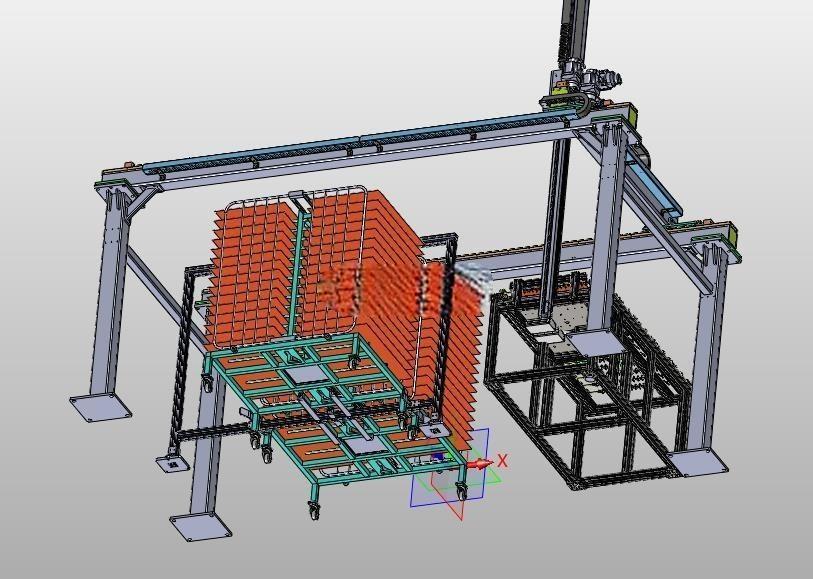

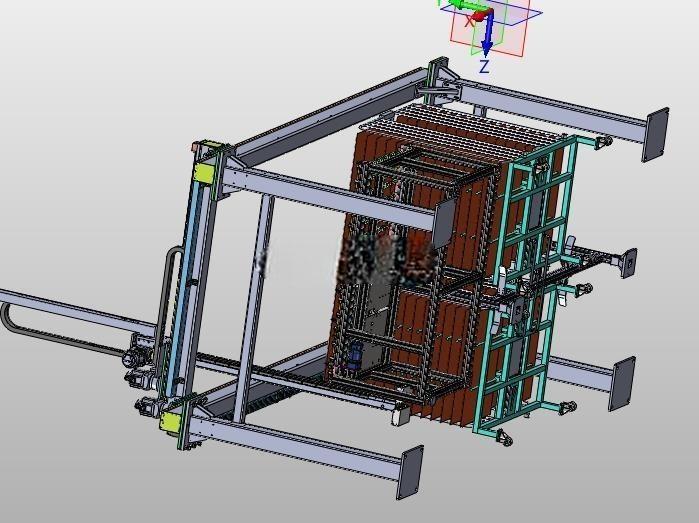

　　在玻璃深加工、光伏组件生产、平板显示面板制造这类涉及平面脆性板材转运的产线场景中，人工取放玻璃极易出现边角磕碰、表面划伤，甚至因板材自重较大引发安全隐患，这类桁架式取玻璃设备正是为替代人工作业、适配连续化产线节拍而设计的专用执行机构。整套设备采用双立柱跨架式的桁架布局，横向主梁横跨上料工位与码垛工位两个核心作业区域，纵向滑台搭载专用取料执行端，可沿X、Z两个轴系完成直线往复运动，配合底部的输送辊道与料架承载结构，完成从输送线上逐片取料、移位到料架指定层位码垛的全流程动作，无需人工介入板材的转移过程。

　　从结构设计逻辑来看，这套设备的主梁采用矩形钢型材拼焊成型，兼顾跨距下的抗弯刚度与整体轻量化要求，两端的立柱底部配置可调式支撑脚座，安装时可通过调节脚座螺栓完成整体水平校准，避免因地面不平导致导轨运行卡滞；横向传动采用齿轮齿条配合直线导轨的组合，相比同步带传动具备更高的定位精度与负载承载能力，可适配最大重量50kg以内的常规平板玻璃转运需求，Z轴滑台配置带制动的伺服驱动单元，防止断电状态下滑台下坠造成取料端或玻璃板材损坏。取料执行端没有采用常规的夹爪结构，而是针对玻璃表面平整、易吸附的特性，配置了多组真空吸盘组，吸盘的安装位置可根据玻璃的实际尺寸进行横向、纵向的间距调整，适配不同规格的平板玻璃取料需求，吸盘与安装板之间设置缓冲弹簧，在接触玻璃表面时可提供一定的压缩行程，避免刚性接触压碎玻璃边角；气路系统配置真空压力检测元件，当吸附压力未达到设定阈值时设备不会执行移位动作，防止转运过程中玻璃脱落。

　　设备的安装边界需要结合产线实际布局预留空间，横向跨距需要覆盖输送线宽度与料架的整体宽度，两侧立柱需要与周边设备预留不小于300mm的维护通道，Z轴的行程需要满足码垛最大高度加上取料位的高度差，底部输送线的对接高度需要与车间现有上游输送辊道保持同一水平面，保证玻璃能够顺畅输送到取料工位。料架部分采用层叠式格挡结构，每层格挡的间距根据玻璃的厚度与码垛数量设计，格挡条采用非金属耐磨材质，避免玻璃放置时与金属框架直接接触产生划伤，料架底部配置定位销孔，可与地面的定位装置配合固定位置，保证机械手每次码垛时的位置精度，不会出现叠片偏移的问题。在实际运行逻辑上，当输送线将玻璃输送到取料位后，光电检测元件触发到位信号，Z轴滑台下降到取料高度，真空吸盘接通负压完成玻璃吸附，压力检测达标后Z轴抬升，横向滑台移动到料架对应的码垛层位，Z轴下降到放置高度后真空释放，玻璃平稳放置在料架格挡上，之后滑台复位等待下一片玻璃的取料指令，整个循环节拍可根据产线的上游供料速度进行参数调整，最快可实现10秒每片的转运效率。

　　设计过程中特意对整体结构做了中间格式的轻量化处理，去掉了不必要的装饰件、紧固件细节特征，在保留核心运动结构、安装接口、尺寸边界的前提下压缩了模型的数据量，方便结构工程师在做产线布局规划时直接导入装配，不需要额外做模型简化处理；所有运动副的配合关系都按照实际装配约束设置，可直接用于运动仿真验证，检查各轴系的行程是否存在干涉、取料放料的动作路径是否与周边设备存在冲突。这类桁架式取料设备相比关节式工业机器人，在长距离直线转运场景下具备更高的刚性与更低的成本，且维护难度更低，适合平面板材类物料的定点转运作业，在玻璃加工、板材搬运类产线中应用十分广泛。
