转盘式透明胶片自动上料折边设备结构

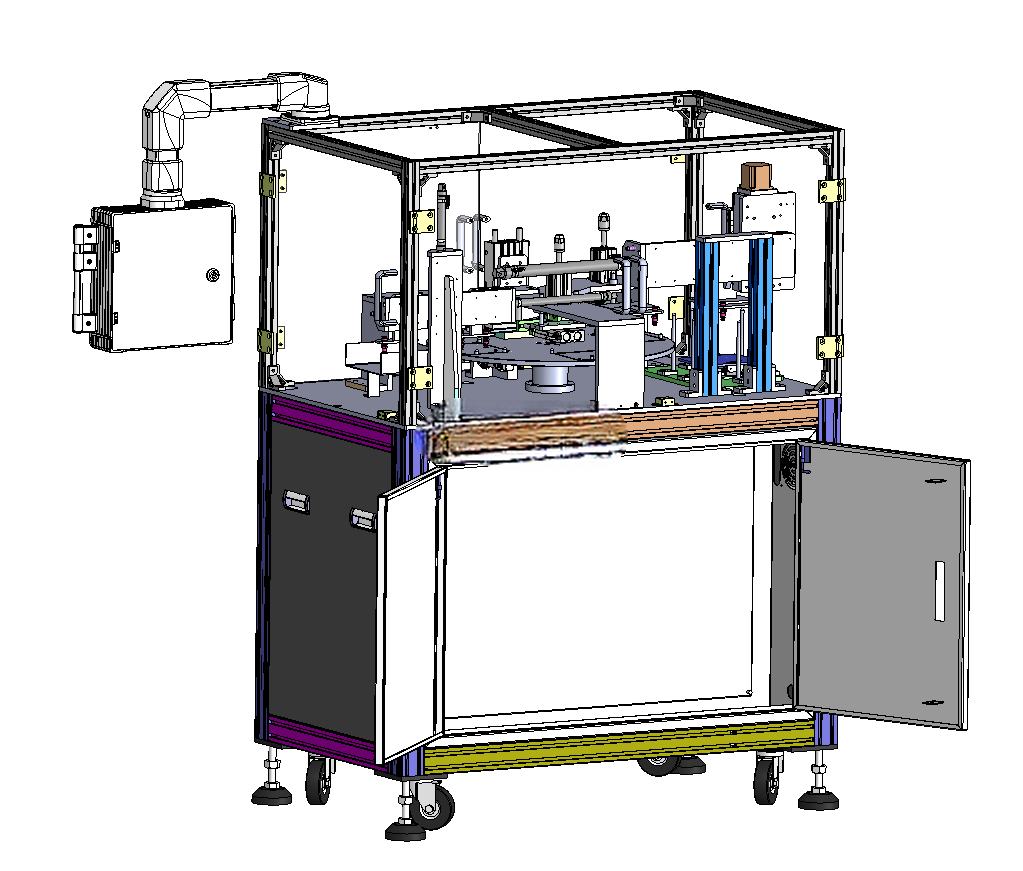

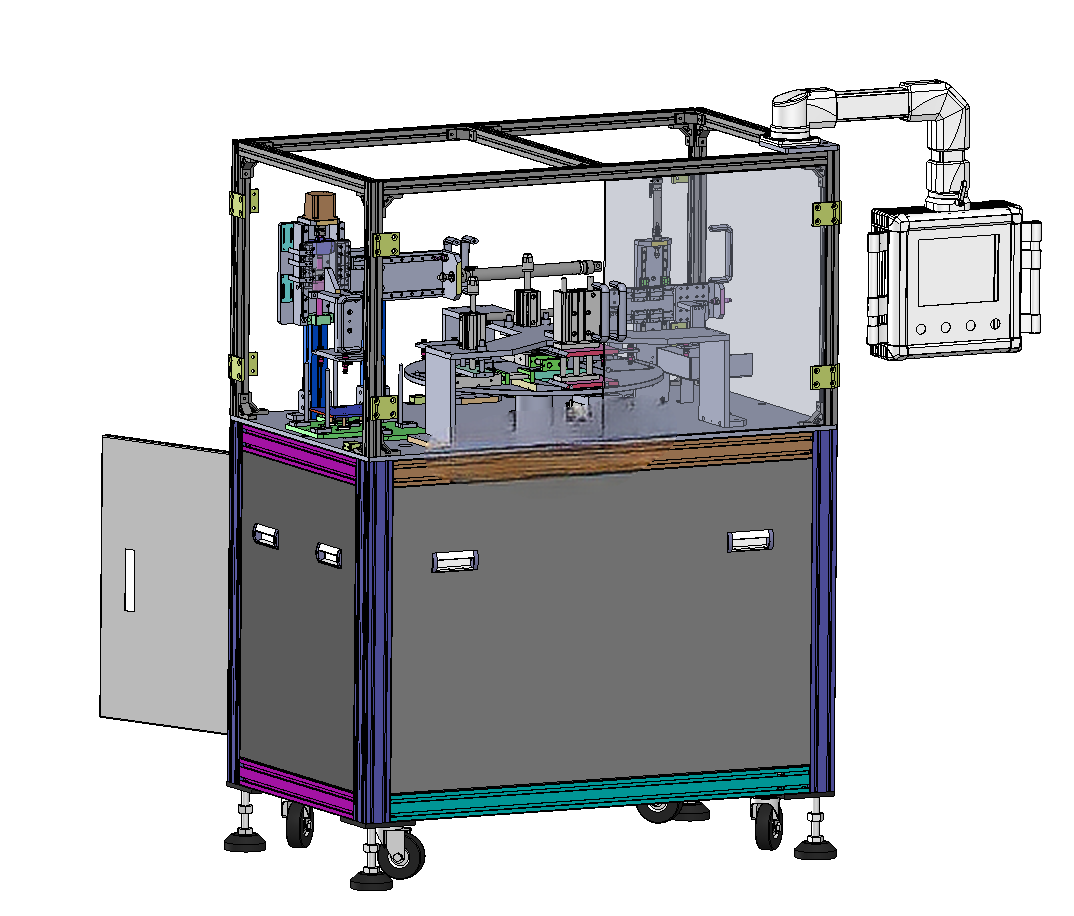

　　设备整体采用铝型材搭建主体框架，底部配置可调脚杯与万向脚轮组合的支撑结构，可调脚杯的调节行程满足车间地面±15mm的平整度误差补偿，安装时无需额外预制预埋地基，仅需在平整硬化地面上完成脚杯调平即可固定设备位置，整机占地边界控制在长1200mm、宽800mm、高1600mm范围内，框架外侧预留透明亚克力防护门安装位，既可以观察内部工位运行状态，也能避免操作人员误触运动部件造成安全隐患，设备左侧伸出的悬臂操作盒采用可旋转关节连接，操作面板可根据操作人员站位调整倾斜角度与水平位置，适配不同身高操作人员的操作习惯。在消费电子包装、塑胶片材成型加工的生产环节中，薄型透明胶片的折边工序长期依赖人工对位、手动压合，不仅折边精度一致性差，人工上下料的重复劳作也容易造成片材表面刮花、折边位置偏移，直接影响后续包装套合的适配度，这款转盘式自动上料折边设备正是针对这类薄型塑胶片材的折边加工需求开发，适配厚度0.1-0.5mm的PET、PVC透明胶片的折边作业，可直接对接前端片材裁切工位，实现从料仓取料、工位转位到折边压合的全流程连续作业。

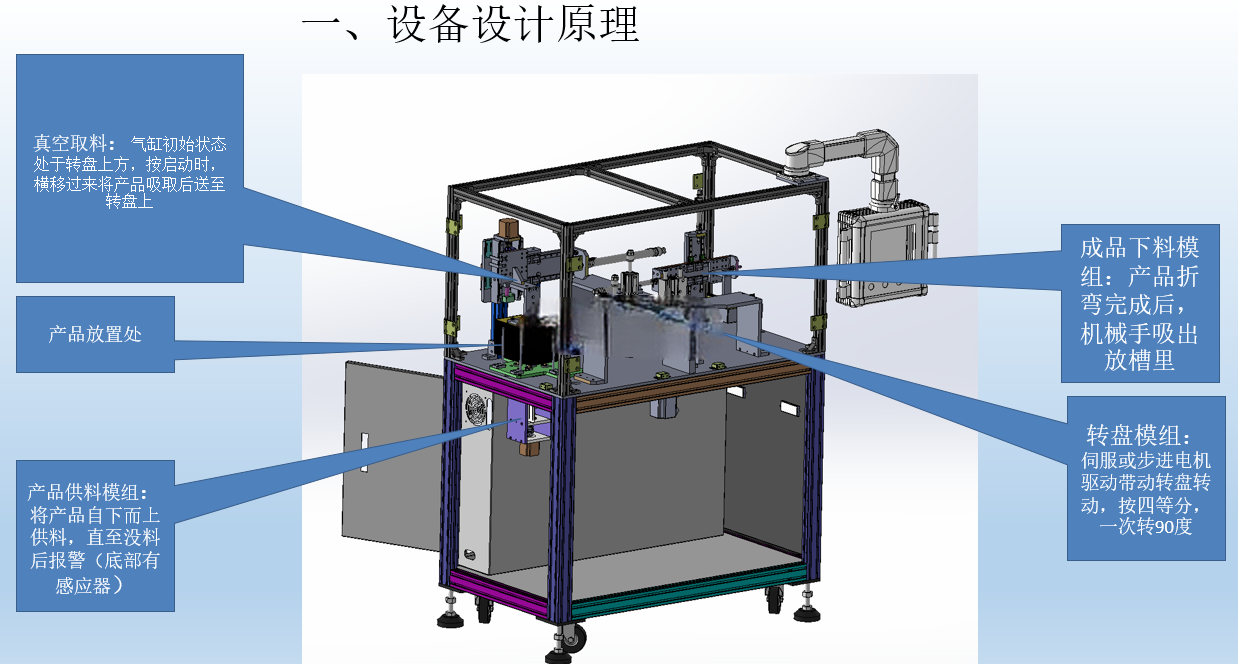

　　设备的核心动作逻辑围绕四工位转盘搭建，转盘由伺服电机搭配凸轮分割器驱动，每次转位精准旋转90度，四个工位分别对应上料取放、预定位、折边压合、成品下料四个工序，转位停顿时间可根据不同片材的折边工艺要求调整参数，确保每个工序的动作有充足的完成时间。上料部分采用自下而上的叠料供料结构，料仓内部可堆叠放置200-300片待加工透明胶片，料仓底部配置漫反射式料位传感器，当料仓内剩余片材不足设定阈值时，设备会触发提示信号提醒补料，避免空机运行造成的工位空置；初始状态下取料气缸停留在转盘上方的安全位置，启动后横移气缸带动取料吸盘组移动到料仓正上方，吸盘下行接触最顶层片材后产生负压吸附片材，随后横移复位将片材精准放置在转盘的定位工装上，取料吸盘采用硅胶材质薄型吸盘，避免吸附过程中在透明胶片表面留下压痕或刮伤。

　　折边工位采用多组薄型气缸搭配折边压块的结构，针对胶片需要折边的侧边位置，压块的工作面贴附特氟龙防滑层，压合折边时不会粘胶片表面的防静电涂层，折边的下压行程、保压时间都可通过气缸的磁性开关位置调整，适配不同折边宽度、不同厚度胶片的加工需求，折边过程中工装自带的真空吸附孔会牢牢固定胶片位置，避免压合过程中胶片移位造成折边偏斜。设备的电气控制元件全部集成在底部的电气柜内，电气柜采用分层安装布局，强电回路与弱电信号回路分开布线，减少伺服电机运行时的信号干扰，柜门配置散热风扇与防尘滤网，保证柜内温度维持在元件允许的工作范围内，气路部分的过滤减压阀、电磁阀组统一安装在框架后侧的安装板上，每个气缸的进气管路都单独配置节流阀，可独立调整每个气缸的运行速度，避免动作过快造成胶片拉扯变形，或是动作过慢影响整体生产节拍。

　　从结构设计的角度看，这款设备的转盘工装采用快换式安装结构，更换不同规格的胶片产品时，仅需更换对应尺寸的定位工装、调整折边压块的位置即可快速切换生产，无需对主体框架和驱动结构做大规模改动，适配多品种小批量的胶片加工生产场景；所有运动部件的连接位置都采用自润滑轴承，日常维护仅需定期检查气源过滤情况、紧固连接螺丝即可，不需要频繁加注润滑脂，降低了设备的日常维护工作量。设备运行时的生产节拍可稳定在每小时800-1000片，折边位置精度可控制在±0.2mm范围内，相比人工作业的效率提升3倍以上，同时避免了人工接触胶片造成的指纹、污渍残留，提升了透明胶片成品的外观质量，可直接接入片材加工的自动化生产线中，作为裁切与成品收集工序之间的折边加工单元使用。
