腰脱件自动拧紧涂油一体化加工设备

　　在汽车零部件、小型五金结构件的装配产线中，腰脱类小尺寸结构件的装配长期存在工序分散、人工定位偏差大、涂油定量不准、拧紧扭矩一致性差的问题，传统人工作业模式下，单工位需要依次完成工件上料定位、螺钉排序送料、扭矩拧紧、油脂涂布多个步骤，不仅单工位节拍难以突破12秒，还容易出现螺钉漏拧、浮锁、涂油溢出污染工件表面的不良，后续返修成本居高不下。这套集成化设备正是针对这类小结构件的装配需求开发，将原本分散的多道工序整合到单台机架内完成，适配多品种小批量的柔性生产场景，可直接对接前端冲压工序的出料输送带，也可搭配人工补料位适配小批量试制需求。

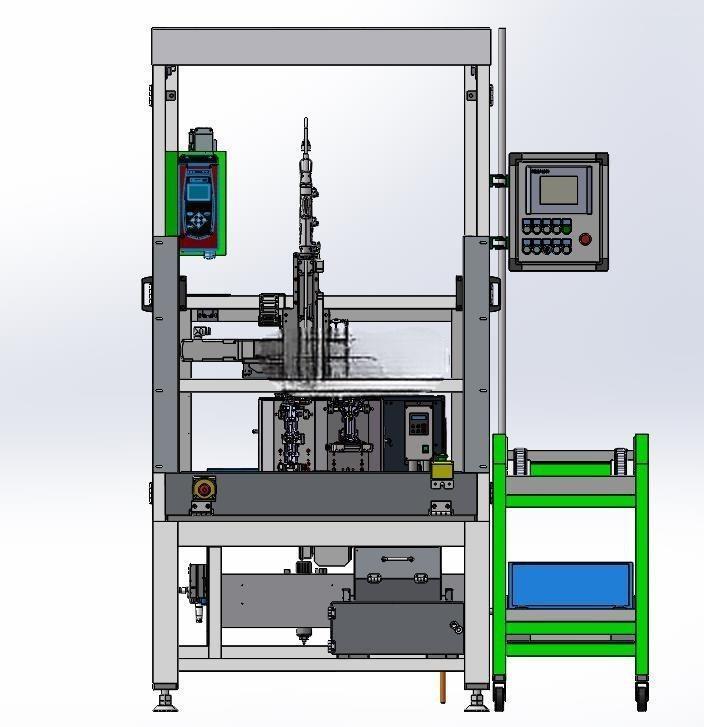

　　设备整体采用方通焊接机架作为承载基体，底部配置可调脚杯与脚轮组合，安装时可快速调整设备水平度，无需额外制作预埋地基，整机占地边界控制在1200mm1000mm1800mm范围内，可直接嵌入现有产线的工位间隙，不需要对原有车间布局做大规模调整。机架外围采用透明亚克力与钣金组合的防护门，既可以观察内部运行状态，也能防止螺钉、油脂飞溅到设备外部，防护门配置安全门锁，门体打开时设备自动切断动力回路，避免调试过程中出现机械伤害。

　　上下料环节采用双工位转盘结构，转盘上配置两套仿形定位工装，工装根据腰脱工件的外形轮廓做仿形铣削，定位公差控制在±0.05mm以内，当其中一个工位处于内部加工位时，另一个工位处于外侧上下料位，操作员或者外部机械手可在设备加工的同时完成工件上下料，将上下料的辅助时间完全覆盖在加工节拍内，大幅压缩单件生产周期。转盘采用凸轮分割器驱动，重复定位精度可达±15角秒，转动过程平稳无冲击，不会导致工装内的工件出现移位。

　　拧紧作业单元搭载三轴伺服模组作为移动载体，X/Y轴负责平面位置的快速切换，Z轴搭配扭矩可控的伺服拧紧轴，可根据工艺要求设定不同的拧紧扭矩与转角，拧紧过程实时反馈扭矩曲线，出现浮锁、滑牙问题时设备自动报警提示。螺钉送料采用振动盘直振送料结构，螺钉经过排序后通过分料机构送到拧紧轴的批嘴位置，不需要人工手动摆放螺钉，送料准确率可达99.5%以上，针对不同规格的螺钉，只需要更换振动盘的出料轨道与批嘴即可快速切换，适配M2-M6范围内的多种螺钉装配需求。

　　涂油单元采用定量阀控制油脂输出量，涂油嘴位置可根据工件的涂油点位做三维调整，每次涂油的油量误差控制在±0.02ml以内，既可以保证工件配合面的润滑需求，也不会出现油脂过量溢出污染工件外观的问题。涂油单元配置油脂液位传感器，当料筒内的油脂低于设定液位时自动提示补脂，避免出现空涂问题。设备内部配置专门的料架区域，可存放备用的工装、批嘴、涂油嘴等易损配件，日常维护更换配件时不需要额外找取配件，缩短维护停机时间。

　　整套设备的气路、线路全部走机架内部的线槽排布，外观整洁无外露管线，避免生产过程中管线被工件剐蹭出现破损。电控柜集成在机架背部，所有IO模块、伺服驱动器、PLC控制器都采用标准导轨安装，接线端子做清晰标识，后续排查故障时可快速定位问题点。设备的操作面板安装在机架前侧的人机交互位，采用触摸屏作为操作界面，可直接切换工艺参数、查看生产计数、报警信息，换型时只需要在界面内调用对应的参数配方即可，不需要重新逐个调整参数。从实际运行的稳定性来看，整套设备结构紧凑，各个运动单元的行程都做了硬限位与软限位双重保护，运行过程无多余的空行程，连续运行的稼动率可达95%以上，相比传统人工作业模式可减少3名作业人员，同时将产品装配不良率从原来的2%控制在0.1%以内。
