自动矫正叠料装盒生产设备结构设计

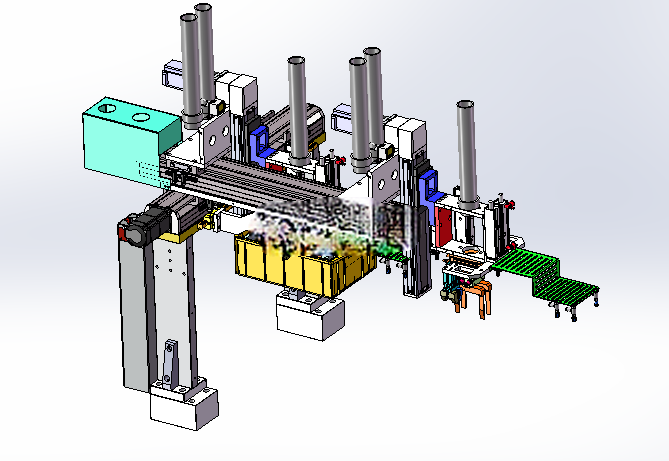

　　在消费电子零部件、小型五金件、塑胶成型件的批量后段包装工序里，工件完成前段加工检测后，往往存在来料姿态散乱、叠放错位的问题，传统人工整理装盒不仅效率难以匹配高速产线节拍，还容易出现工件刮花、装盒数量不符、漏装错装的问题，这款自动矫正叠料装盒设备，正是针对这类中小尺寸规则工件的整列装盒需求开发的专用生产设备。从产线布局适配角度看，设备采用一体式机架设计，底部配置可调式脚杯，可直接对接前段加工设备的出料输送线，也可独立作为离线包装工位使用，整体机架采用方通焊接打底，外封钣金做防护处理，安装时仅需预留设备本体长宽尺寸外1米左右的操作维护空间，无需额外开挖地基，适配多数车间的现有产线排布，进线端对接工件来料输送轨道，出线端可直接衔接成品纸箱输送线或者人工码垛工位。

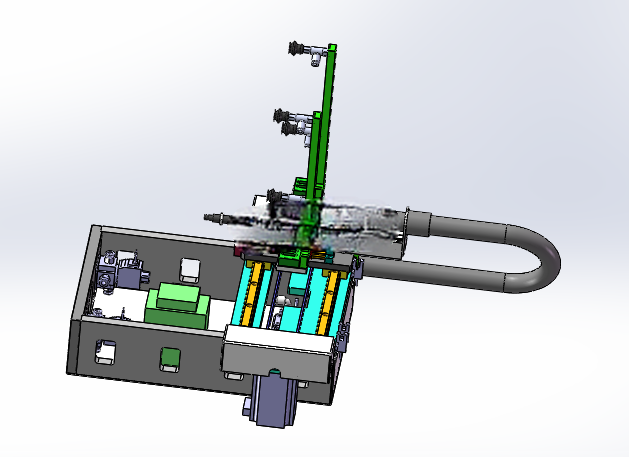

　　设备的核心功能逻辑围绕工件流转的全流程设置，前端进料工位设置导向限位结构，可根据工件的实际外形尺寸调整挡边间距，对进入设备的散乱工件做初步姿态约束；矫正工位集成了柔性拨正机构与叠料检测组件，当工件出现叠放、歪斜、侧立的异常姿态时，拨正机构会通过伺服驱动的拨杆配合导向斜面，将工件调整为统一的平躺姿态，叠料检测组件通过对射光电识别叠放状态，触发分料动作将叠放的工件分离，避免多件叠装入盒导致的卡料问题；叠料工位设置缓存料道，可按照单盒额定装载数量对矫正完成的工件做整齐堆叠，堆叠过程中通过侧压机构保证料垛的整齐度，避免入盒时出现卡滞；装盒工位采用推料式入盒结构，可适配常规的翻盖纸盒、抽拉纸盒，推料行程可根据纸盒尺寸做参数调整，推料头采用软质包胶材质，避免推料过程中刮伤工件表面；完成装盒的成品会通过设备尾部的输送线自动输出到设备外部，无需人工伸手到设备内部取料，降低操作安全风险。

　　从结构设计思路来看，这款设备的整体框架采用模块化分区设计，上部的功能机构分为进料矫正模块、叠料缓存模块、装盒执行模块、出料输送模块四个独立单元，每个模块都通过定位销与螺栓固定在主机架上，后期维护或者更换适配不同规格工件的工装时，可单独拆卸对应模块，无需拆解整台设备；设备的操作面板设置在前端左侧，集成了触摸屏与操作按钮，操作人员站在设备前端即可完成参数调整、状态监控、手动调试等操作，三色警示灯设置在设备顶部靠前位置，可直观显示设备的运行、待机、故障状态；设备两侧设置透明亚克力防护门，门上配置安全门锁，防护门打开时设备会自动切断执行机构的动力输出，避免调试过程中出现安全事故，同时透明材质可方便操作人员直接观察内部的工件流转状态，及时发现卡料、错位等异常。设备的传动系统采用伺服电机搭配同步带、直线导轨的组合，保证各个动作的定位精度与运行稳定性，气动元件集中布置在设备下部的柜体内部，气源处理组件、电磁阀组都做了集成式安装，气路走线整齐，后期排查气路故障时可快速定位对应阀件；下部柜体同时预留了电气元件安装空间，PLC、驱动器、开关电源等电气元件都通过导轨安装在电控板上，强弱电走线分开布置，减少电磁干扰对设备运行稳定性的影响。

　　针对不同规格的工件适配需求，设备上的所有导向挡边、拨料杆、推料头、缓存料道都设计成可快速更换的快拆结构，更换产品规格时，仅需更换对应工装、调整对应位置参数即可快速切换生产，无需对设备主体结构做大规模改动，可适配一定尺寸范围内的多规格工件装盒需求，降低中小批量多品类生产场景下的设备投入成本。在实际生产应用中，这款设备可替代3-4名人工完成工件整理、叠料、装盒的重复操作，运行节拍稳定，装盒合格率高，可有效避免人工操作带来的装盒数量错误、工件外观损伤等问题，同时设备运行过程中的噪音控制在工业生产允许的范围内，不会对车间作业环境造成额外影响。
