衣架生产用除水口插针钩一体加工装置

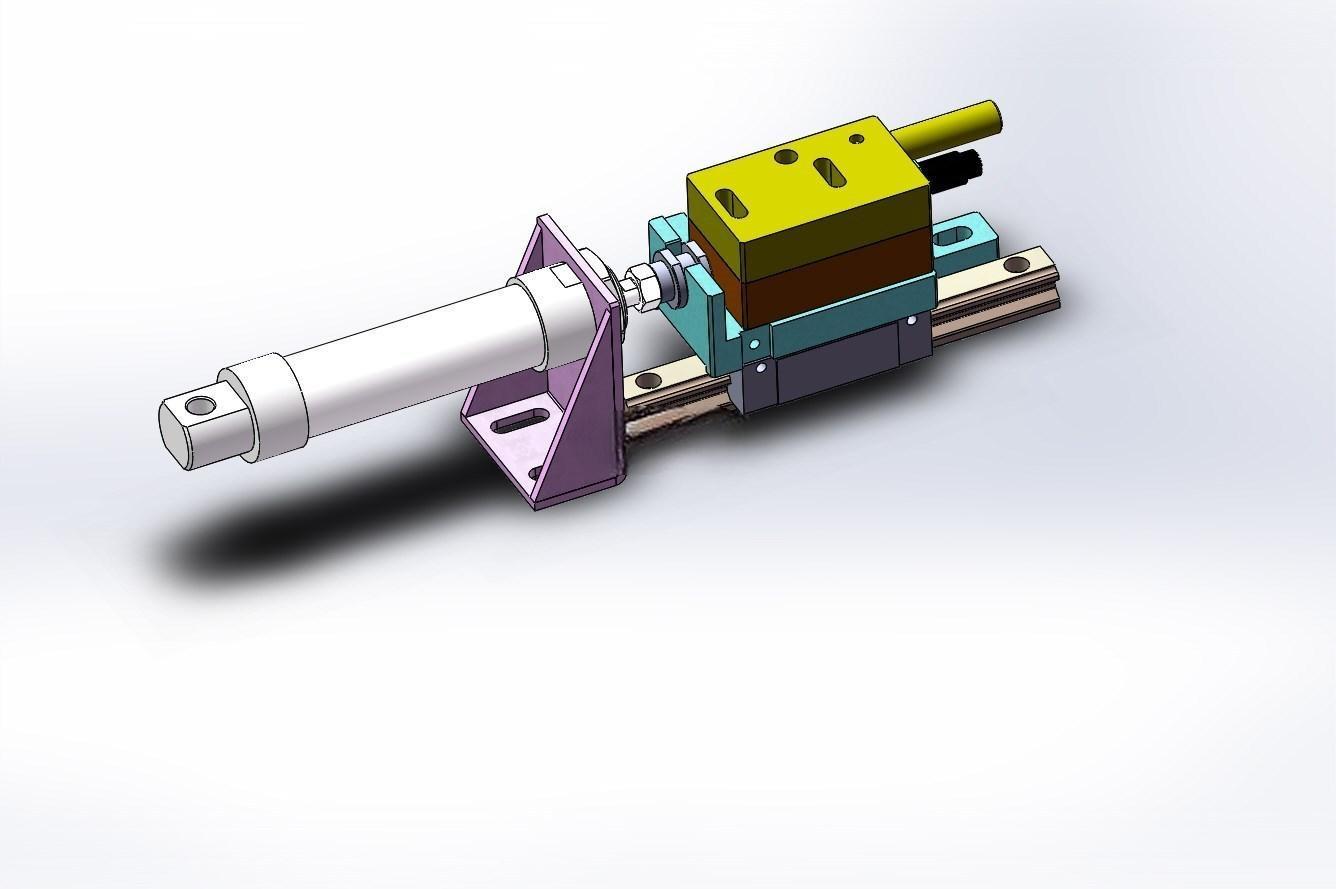

　　在日用塑料制品量产环节，衣架类产品的注塑后处理长期存在工序分散、人工干预多的痛点，这套集成化加工装置正是针对衣架注塑件后段工序的痛点开发，将原本分散的除水口、插针钩两道核心工序整合在同一台设备上，大幅缩减工序间的工件转运距离，减少半成品堆积的场地占用。从结构布局来看，整套执行单元采用直线导轨作为承载基准，驱动端选用标准气缸作为直线动力源，气缸通过浮动接头与滑动载台连接，避免安装同轴度误差带来的卡滞问题，载台侧通过紫色L型安装支架与气缸固定座锁接，支架上预留的长条形调节孔可适配不同长度规格的气缸安装，也能在后期调试时微调载台的初始行程位置。滑动载台上方集成了多组功能模块，黄色的加热压合模块负责插针钩工序前的塑料件局部预热，降低插装时的塑料开裂风险，模块上开设的两个定位孔用于安装温度检测元件，实时监控加热面的工作温度，避免温度过高导致塑料件焦糊、温度不足插装阻力过大的问题；青蓝色的基座模块承担水口冲裁的执行功能，内置的冲切刀具可根据衣架水口的具体形状快速更换，刀具安装位采用快拆式压板结构，换型时无需拆解整个载台，仅需松开两颗锁紧螺丝即可完成刀具替换。

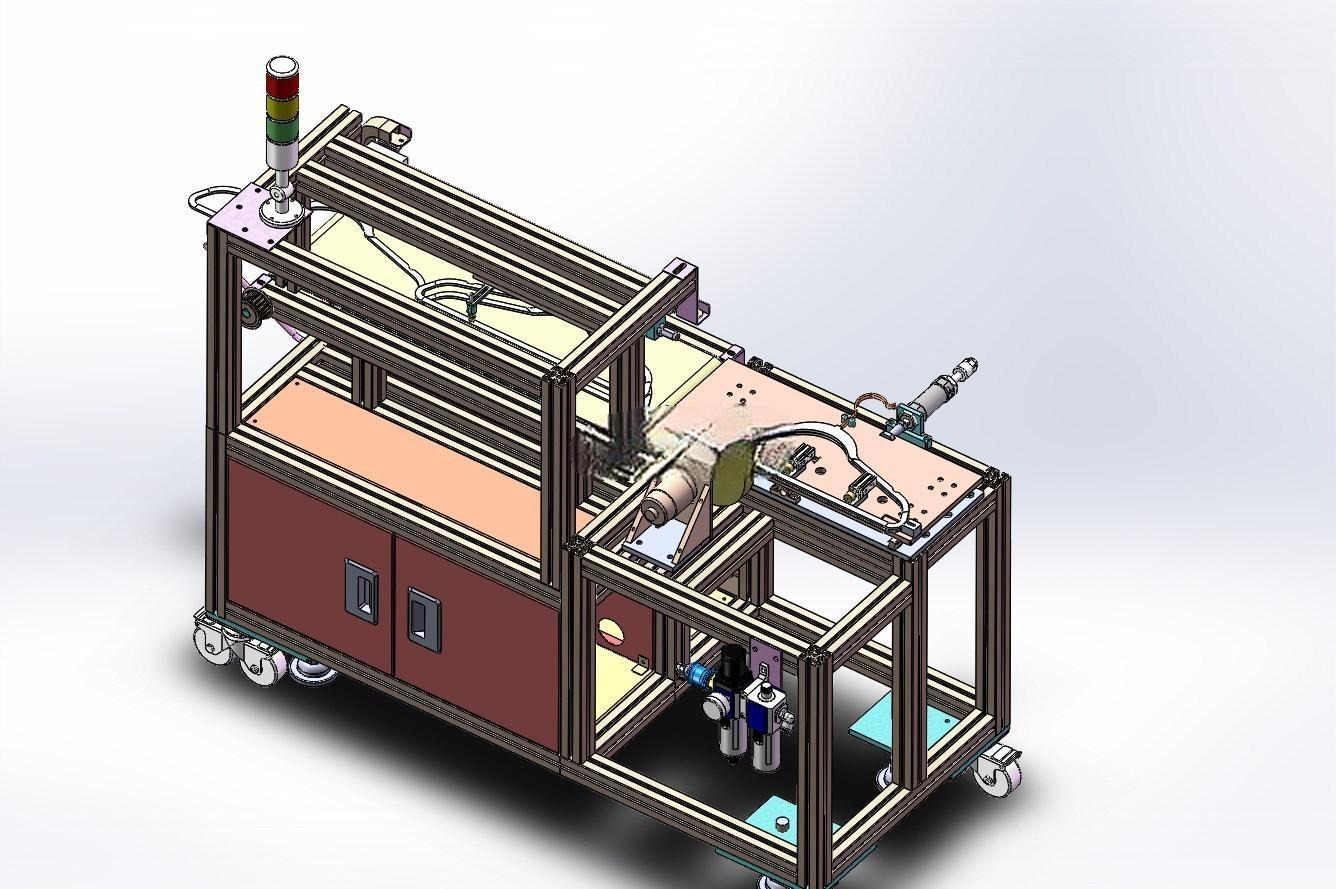

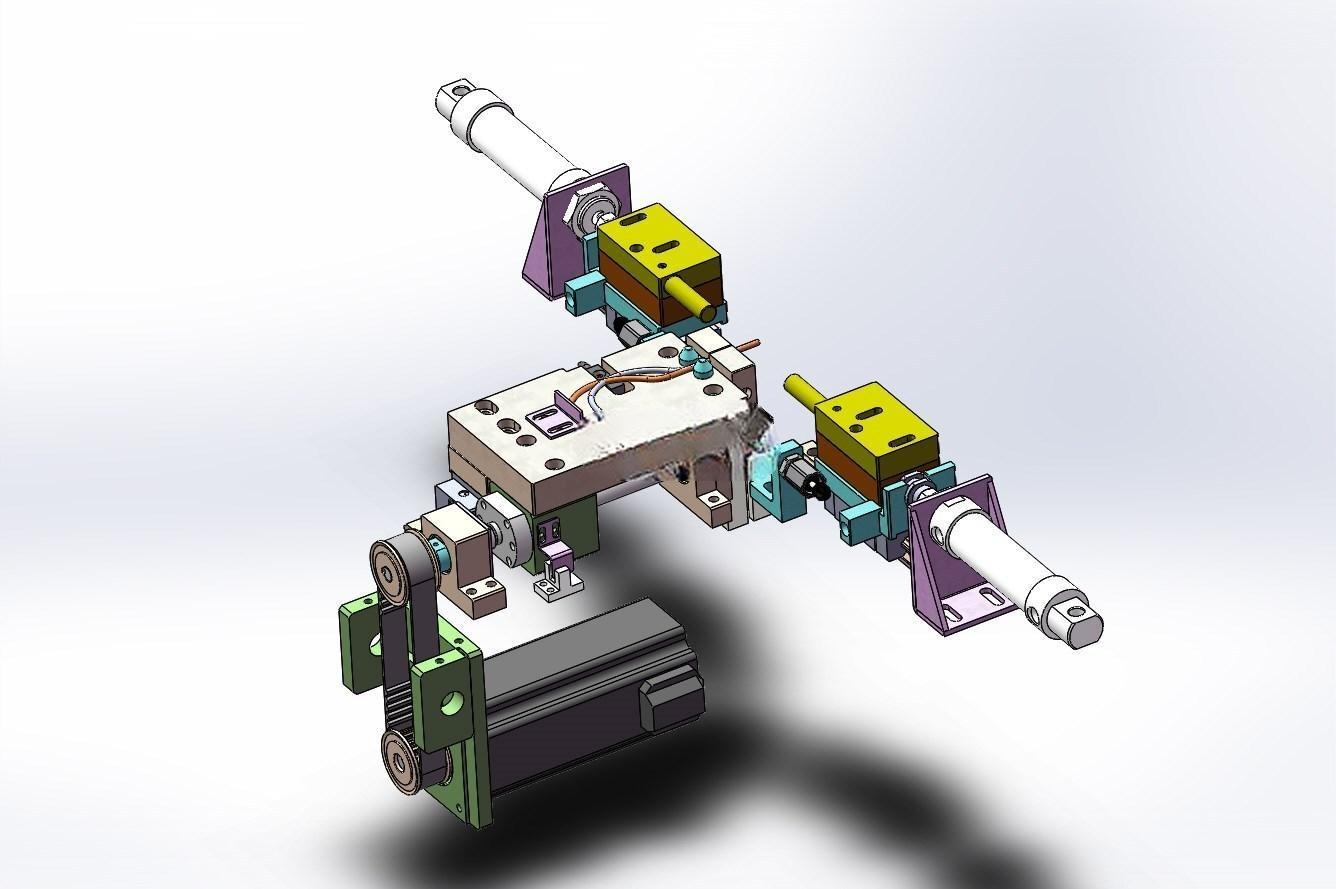

　　设备的取料机械手负责将注塑机出料口的衣架坯件抓取放置到收料治具上，治具上的仿形定位槽完全贴合衣架的曲面轮廓，放置时无需额外人工对位即可保证坯件位置精度，收料中转机构则将完成两道工序的成品统一归集到料箱内，中转过程中设置的挡料结构可避免工件堆叠磕碰。压水口机构与加热机构协同工作，当载台滑动到压合工位时，压头下行将插针钩完全压入衣架预设的安装孔内，同时冲切机构同步动作将衣架上的注塑水口完全冲落，冲落的水口料通过下方的导料槽直接落入废料收集箱，无需人工后续清理。

　　从安装边界来看，整套执行单元的导轨长度控制在400mm以内，气缸伸出最大行程为120mm，安装时仅需在设备台面上预留500mm*200mm的平整安装面即可，固定孔位采用标准M6螺丝孔，可直接适配现有常规注塑机旁的辅助安装台架，无需对原有生产线做大规模改造。设计过程中特意将所有气动管路、加热线路都沿载台侧边的走线槽布置，避免管路随载台往复运动时出现拉扯、磨损的问题，各功能模块的接线端都预留了快插接头，后期维护时可快速插拔更换模块。

　　在实际生产场景中，这套装置可直接对接120吨-160吨规格的卧式注塑机，适配常规PP、ABS材质的衣架产品生产，换型时仅需更换对应仿形治具与冲切刀具，单批次换型时间可控制在20分钟以内，相比传统分散式工序布局，单班可减少2名操作工人，同时避免人工除水口时的切口不齐、人工插针钩的位置偏差问题，成品一致性可提升至98%以上。设备操作逻辑采用简单的行程开关触发模式，气缸行进到对应工位时触发行程开关，即可启动下一工序动作，无需复杂的编程调试，一线操作人员仅需简单培训即可完成日常操作与基础故障排查，设备运行时的噪音控制在70分贝以内，符合车间生产的噪音标准，不会对周边工位造成干扰。
