六工位圆盘自动上料吸尘烫印设备结构

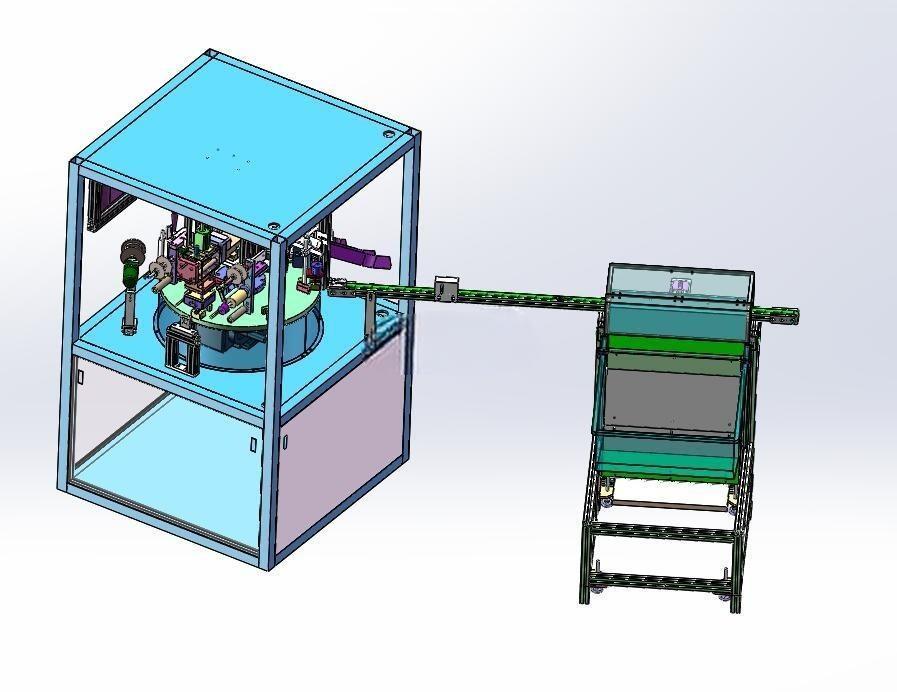

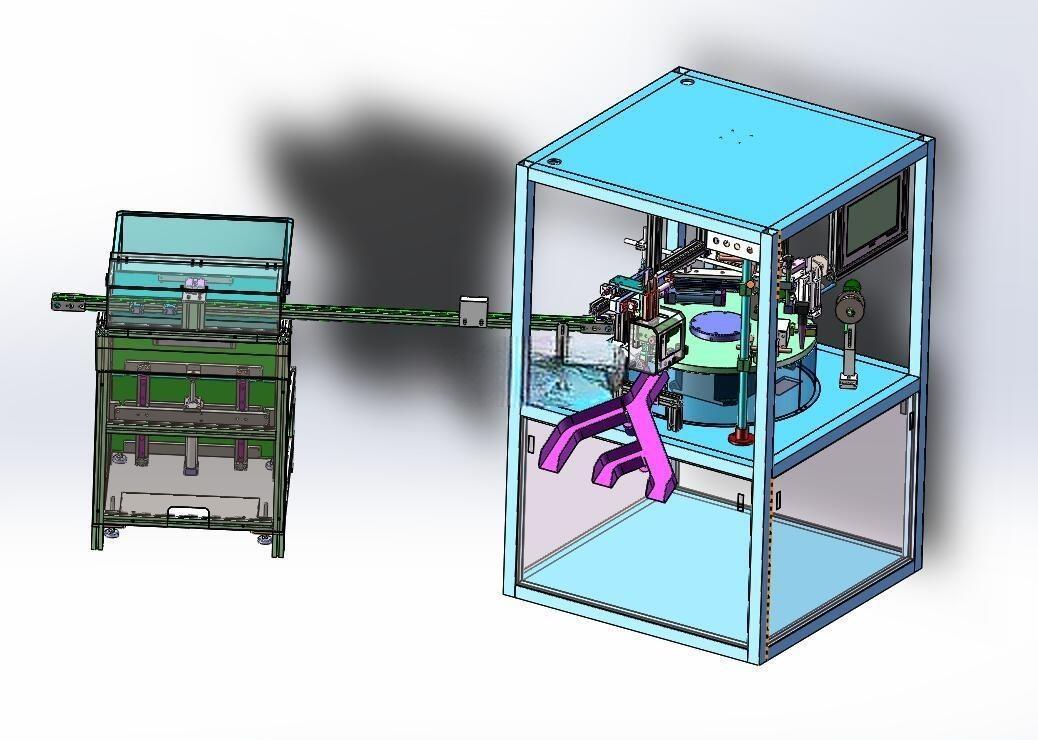

　　该设备主要面向包装印刷、日化产品外包装加工场景，针对筒状、盒状硬质包装件的表面烫印工序设计，替代传统人工上下料、单工位烫印的低效作业模式，可直接接入现有包装生产线前端，完成从待加工件上料、表面除尘、多工位烫印、质量检测到合格品与不合格品分流输出的全流程自动化作业，适配小批量多品类的包装件烫印加工需求，单工位节拍可匹配常规烫印工艺的保压、冷却时间要求，避免传统单工位设备等待过程中的时间浪费。设备整体分为主机转盘单元与自动上料单元两个独立模块，两个模块通过可调式输送导轨连接，现场安装时可根据车间实际布局调整上料单元的摆放角度，主机单元底部采用方通焊接框架作为承载基础，框架下部设置电气安装腔体与气源处理组件安装位，上部设置透明亚克力防护围挡，既可以避免烫印过程中高温部件误触，也能阻挡加工过程中产生的浮尘扩散，围挡上部预留操作观察窗，方便作业人员实时查看工位运行状态。

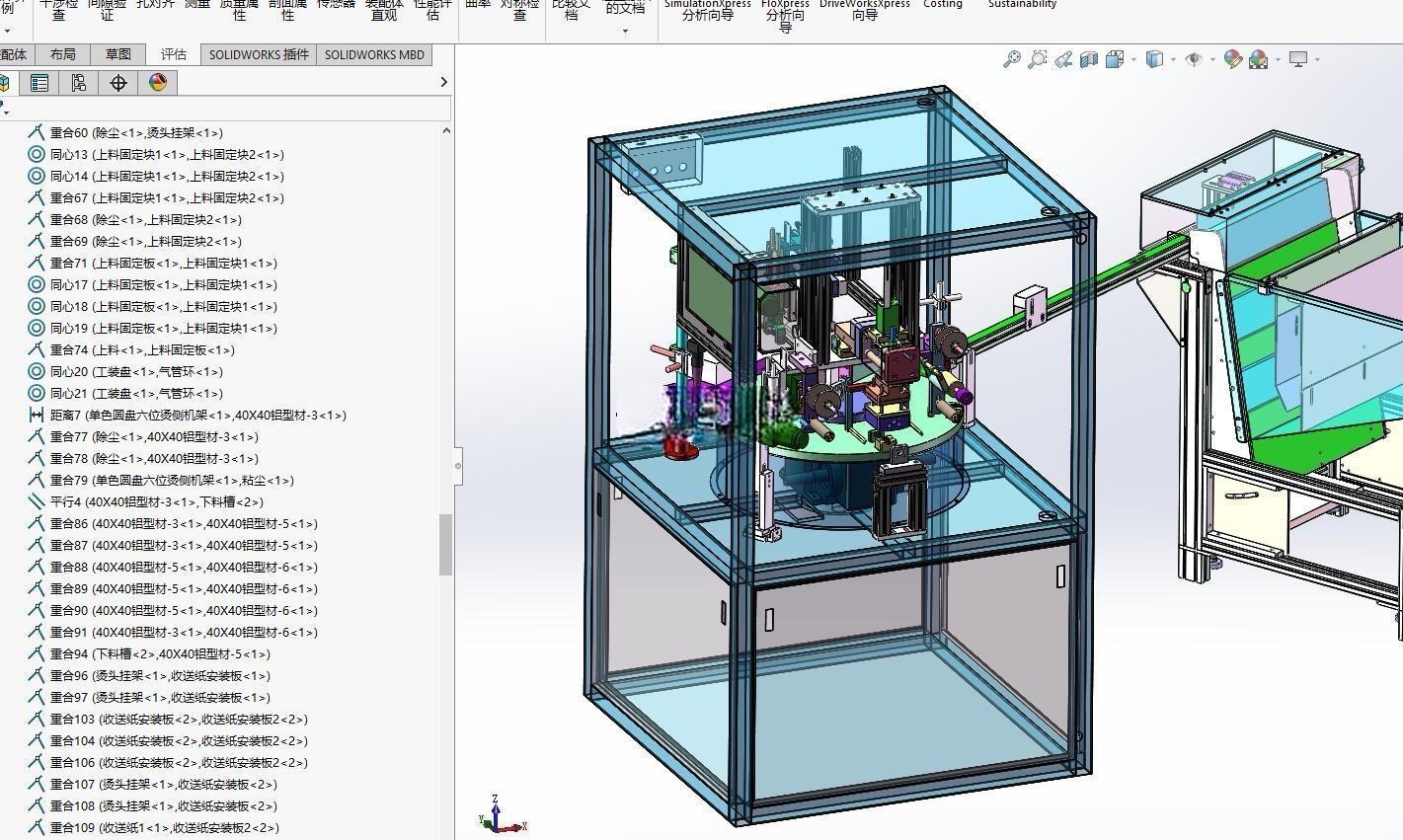

　　主机核心采用六工位间歇式转盘结构，转盘沿圆周方向均匀分布六个工件定位工装，每个工装可根据待加工工件的外形尺寸快速更换夹持模块，六个工位分别对应上料取件、表面吸尘清洁、烫印压合、保压定型、视觉检测、分选下料六个工序，转盘采用凸轮分割器驱动，重复定位精度可满足烫印工序的位置公差要求，避免烫印图案偏移。上料单元采用倾斜式料仓堆叠设计，可一次性放置数十件待加工工件，料仓底部设置分料机构，每次仅放行单个工件至输送位，通过同步带输送机构将工件输送至主机上料工位的取料位置，上料工位采用真空吸盘组件取件，吸盘安装在可升降摆动的气缸摆臂上，可将输送到位的工件精准放置到转盘的定位工装内，吸盘的吸力可根据工件重量调整气源压力，避免取放过程中刮伤工件表面。

　　吸尘工位设置在烫印工位之前，采用负压吸尘口配合软质毛刷结构，当转盘携带工件转动至该工位时，毛刷贴合工件待烫印表面扫动，同时吸尘口产生负压将表面附着的浮尘、碎屑吸走，避免灰尘夹杂在烫印膜与工件之间造成烫印残缺、鼓包等质量缺陷。烫印工位设置可调节高度的烫印头安装支架，可根据工件的高度调整烫印头的下压行程，支架上预留烫印膜放卷、收卷机构的安装位，可适配不同宽度的烫印箔带，烫印头的加热温度、下压保压时间可通过控制系统独立设置，匹配不同材质工件的烫印工艺参数。视觉检测工位位于烫印保压工位之后，采用工业相机配合环形光源对完成烫印的工件表面进行图像采集，可识别烫印图案偏移、缺印、烫印层脱落等常见缺陷，检测信号传输至控制系统后，在下料工位触发对应的分选动作。下料工位设置两个出料导向槽，分别对应合格品与不合格品的输出路径，当转盘携带工件转动至下料位时，取料机构根据检测结果将工件推入对应的导向槽内，合格品可直接流入下一道包装工序，不合格品则收集至专用料盒等待返工处理。

　　设备的气路走线全部沿框架内部的线槽布置，外部无裸露管线，避免长期运行过程中管线被工件剐蹭造成损坏，各运动部件的行程位置均设置感应传感器，可实时反馈部件运行状态，出现卡料、缺料等异常情况时设备会自动停机并触发提示，避免设备硬碰撞造成结构损坏。两个模块的底部均设置可调式脚杯，可在安装时调整设备水平度，抵消地面不平整带来的运行震动，主机单元的整体占地尺寸可适配常规车间的设备摆放间距，上料单元的长度可根据现场的料仓容量需求进行调整，无需改动主机的核心结构。
