双轴自动包胶设备结构设计方案

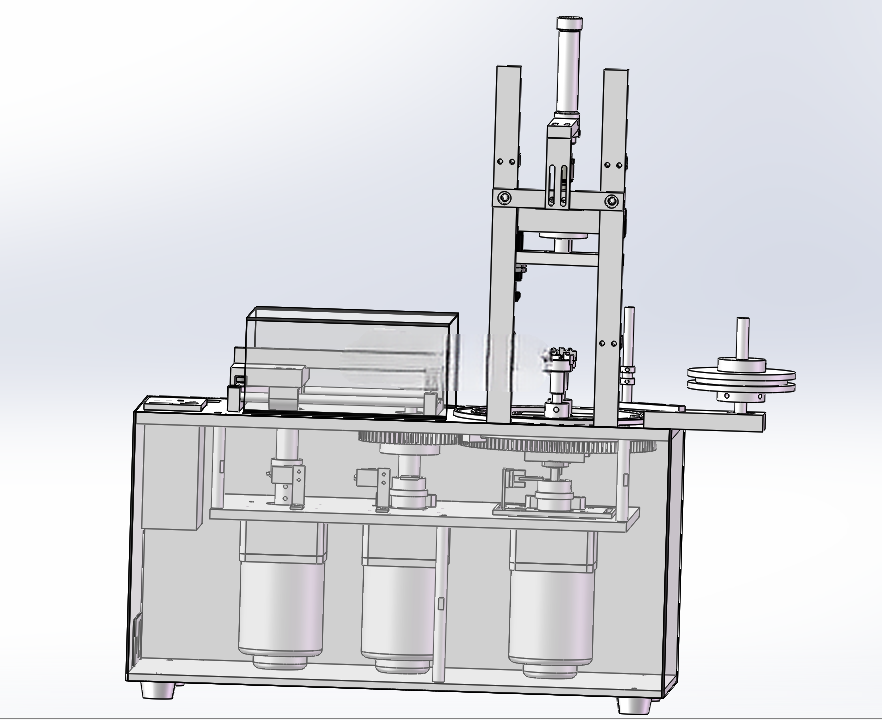

　　在电子变压器生产环节，铁芯与绕组的外层绝缘包胶是决定产品绝缘性能、结构稳定性的核心工序，传统单轴包胶设备单次仅能完成单工件加工，上下料等待时间占比超40%，难以匹配中小功率变压器批量生产的节拍要求，这款双轴自动包胶设备的结构设计，正是针对该场景的产能痛点做的定向优化。设备整体采用台式一体化布局，主体承载底座采用加厚冷轧钢板焊接后时效处理，避免长期运行的结构形变，底座上方集成转盘机构、双轴包胶执行组件、胶带供料架、电控操作单元四大模块，整体安装边界控制在长750mm、宽550mm、高620mm范围内，可直接放置于标准车间工作台面使用，无需额外做地基固定，适配中小型电子加工厂的车间布局条件。

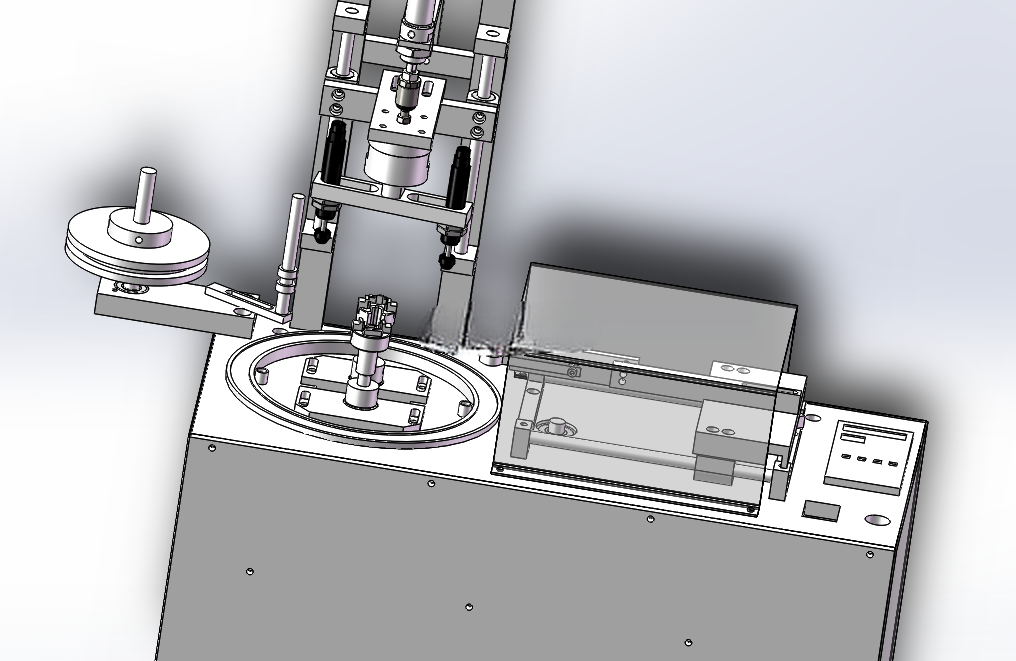

　　从功能逻辑来看，设备采用转盘式双工位交替作业模式，两个装夹工位对称分布在旋转转盘上，当其中一个工位处于包胶作业区时，操作人员可在另一侧装卸工件，将上下料的辅助时间完全与加工时间重叠，相比同规格单轴设备，实际生产效率可提升20%以上。包胶执行端采用可调行程的压胶结构，可根据不同规格胶带的宽度（适配10mm-50mm宽绝缘胶带）调整压轮的压紧行程与压力，避免包胶过程中出现胶带褶皱、偏移的问题；包胶圈数可通过控制单元直接参数化设置，满足不同绝缘等级变压器的包胶层数要求，无需更换机械传动结构。工件装夹部分采用快换式夹头设计，针对不同外形尺寸的变压器骨架、铁芯组件，仅需更换对应规格的夹头即可快速切换生产型号，夹头的定位基准采用统一的止口设计，重复定位精度控制在0.1mm以内，切换型号后的调试时间不超过10分钟，适配多品种小批量的生产需求。原点定位采用光电开关做非接触式检测，相比传统机械行程开关，不存在长期碰撞的磨损问题，设备长期运行的定位稳定性更高，可有效避免因原点偏移导致的包胶错位、胶带浪费问题。

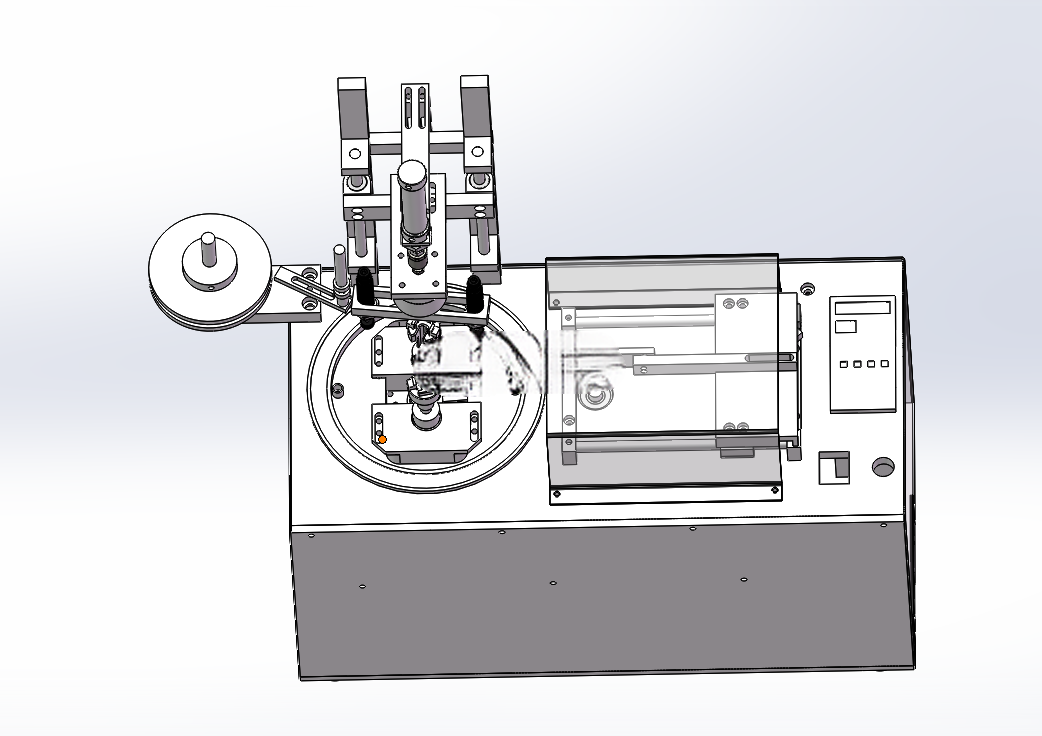

　　胶带供料架布置在设备左侧，采用阻尼式放料轴，可根据胶带卷的直径变化自动调整放料阻尼，避免放料过快导致的胶带松脱、或者放料过紧导致的胶带拉伸变形，供料路径上设置有导向轮与断料检测位，当胶带耗尽或者断裂时设备会自动暂停作业，避免空转产生的不良品。设备的操作面板布置在机身右侧靠前位置，集成了参数设置、启停控制、异常复位的全部操作元件，操作人员站在设备正前方即可完成所有操作，无需侧身或者移动位置，符合人机工程学的操作要求。

　　从结构设计的细节来看，所有运动副均采用密封式润滑设计，包胶作业过程中产生的少量胶带胶质碎屑不会进入传动部件内部，日常维护仅需定期清洁台面与导向轮即可，维护成本较低；转盘的驱动采用间歇式分割器结构，转位过程平稳无冲击，工位切换的定位精度可靠，不会出现工位偏移导致的加工不良。这款设备的设计没有追求过度复杂的全自动上下料结构，而是聚焦在包胶工序本身的效率与稳定性提升，既保留了人工上下料的灵活性，适配多规格产品的快速切换，又通过双工位并行的结构解决了单轴设备等待时间过长的痛点，对于变压器生产厂商来说，不需要对现有生产线做大规模改造，即可直接投入使用，投入产出比优势明显。在实际建模过程中，所有零部件的配合公差均按照实际加工要求做了预留，标准件全部采用通用国标型号，加工件的结构均考虑了常规机加工的工艺可行性，不存在无法加工的特殊结构，设计人员可直接基于该模型做适配自身产品的细节调整，缩短专用包胶设备的开发周期。
