1.5米幅宽全自动纸板捆扎设备结构设计

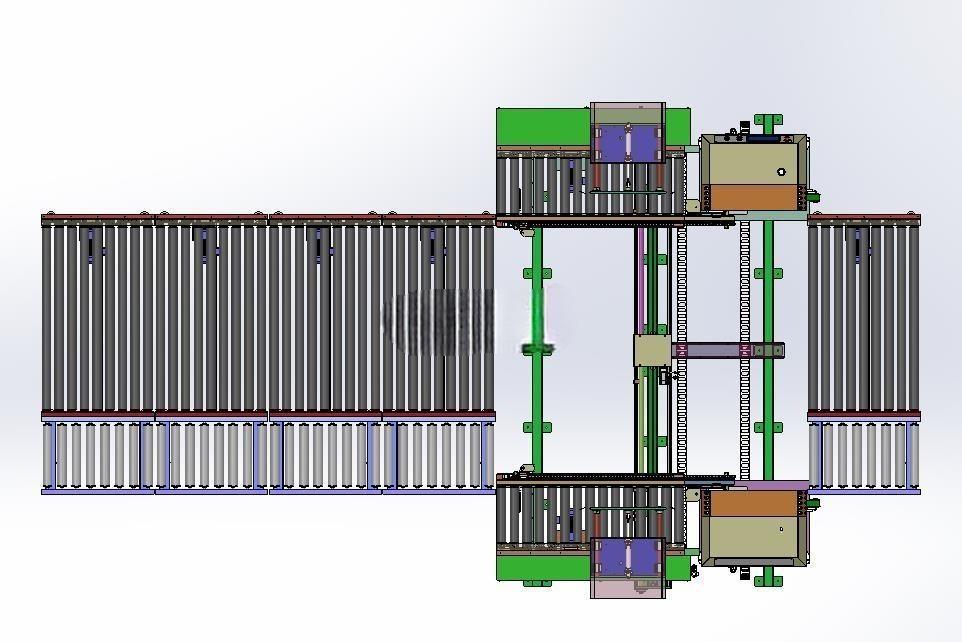

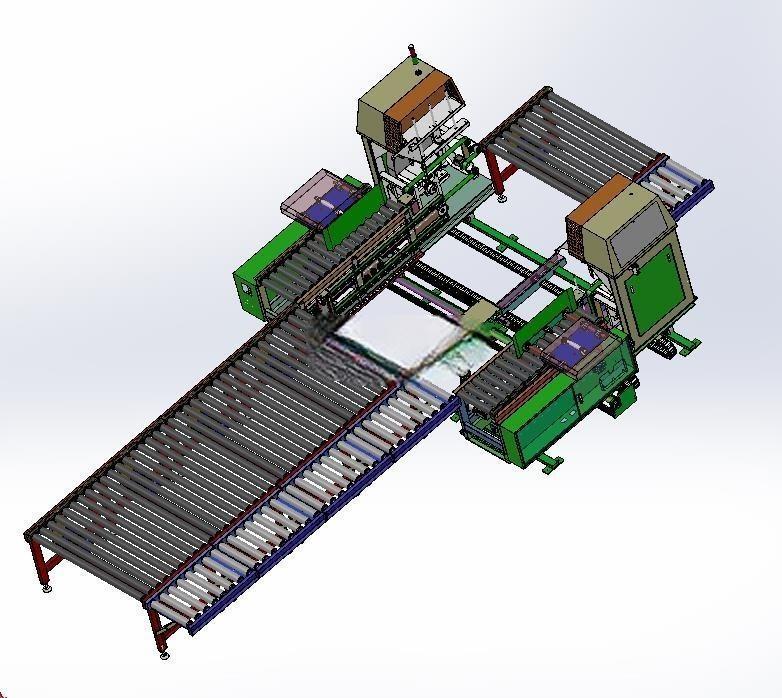

　　在瓦楞纸板生产、纸箱后道加工、电商大件仓储发货的场景里，单台纸板或成品纸箱的零散转运很容易出现散垛、边角磕碰、计数偏差的问题，这款幅宽1.5米的捆扎设备，就是针对这类规整硬质板状、箱装物料的批量整列捆扎需求设计的。设备整体采用长直输送线搭配主机捆扎单元的布局，输送段总长度适配常规车间后道包装工位的排布，两侧支腿采用可调脚杯支撑，安装时不需要额外预埋地脚，可直接在硬化环氧地坪上完成调平固定，输送面高度匹配常规纸箱生产线的出料高度，不需要额外增设过渡转接台，就能直接对接前端的印刷、模切、装箱工位的出料端。

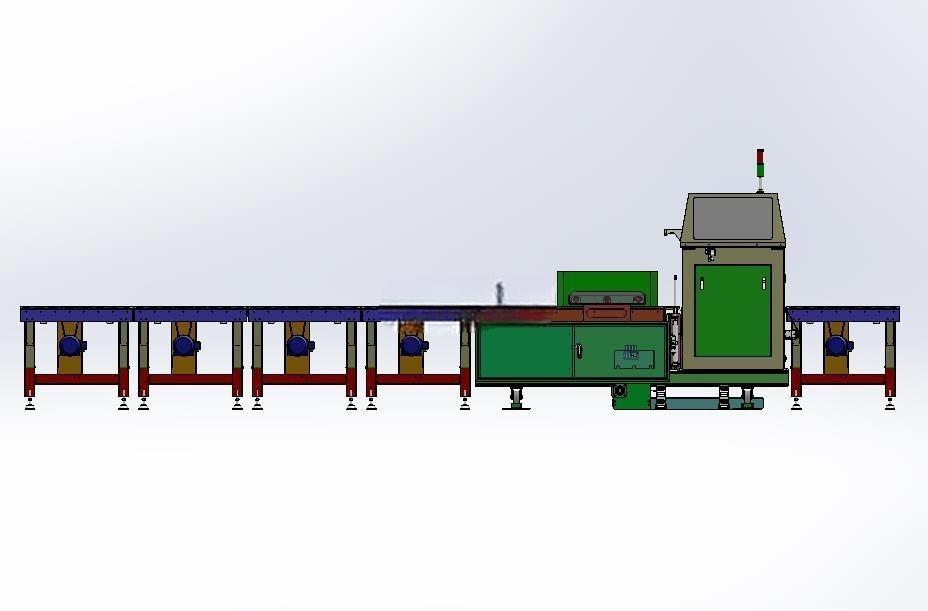

　　设备的核心工作逻辑是通过输送线上的差速段实现物料的自动整列，当连续输送的纸箱或纸板进入待捆区域时，前端挡料机构会先对物料进行对齐整理，将两个及以上的并排或叠放物料规整到统一的捆扎位置，避免捆扎带偏移导致的捆扎松动。主机部分的捆扎机头采用立式安装结构，上方设置三色状态指示灯，可实时反馈设备运行、缺料、故障的状态，操作人员在车间通道位置就能直观看到设备运行情况，不需要频繁凑近操作面板查看。机身的护罩采用分体式钣金结构，左侧设置可开启的检修门，日常维护穿带、更换易损件时不需要拆解整体护罩，单人就能完成常规维保操作。

　　设计过程中重点考虑了大尺寸纸板输送的稳定性，输送辊道采用分段式动力传动，每段辊道都设置独立的过载保护，当遇到卡料或物料超宽的情况时，对应段的传动会自动停转，避免硬拉扯坏纸板表面或损伤传动部件。捆扎区域的两侧设置导向挡边，挡边间距可根据实际生产的物料宽度手动调节，调节范围覆盖0.5米到1.5米的幅宽，适配不同规格的纸板、纸箱捆扎需求，不需要更换额外的工装配件，调节时只需要松开两侧的锁紧手柄，滑动挡边到对应刻度位置再锁紧即可，换型时间控制在五分钟以内，适配多品种小批量的生产场景。

　　设备的安装边界需要预留左右各0.8米的操作维护空间，后端预留1米的带盘更换空间，输送线进料端可根据现场布局选择左进料或右进料的安装方式，整体动力接线从主机底部的走线槽接入，不需要在地面额外布设明线，避免车间转运物料时压损线缆。捆扎完成后的物料会顺着后端输送段自动流出，可直接对接码垛工位或人工收集位，不需要额外安排人员在捆扎工位取料，单条线配置一名巡检人员就能完成日常的运行值守。

　　在结构细节上，输送辊的表面包胶处理，增大与纸板表面的摩擦力，避免输送过程中物料打滑偏移，捆扎机头的升降行程适配0.1米到0.6米的物料堆垛高度，可满足不同叠放厚度的捆扎需求，设备的传动部件全部设置在机身内部，外部没有外露的传动齿轮或皮带，避免生产过程中杂物卷入造成的安全隐患。整机的重心集中在主机段位置，输送段的支腿间距经过优化，即使满负载输送大尺寸纸板堆垛，也不会出现机身晃动或输送面倾斜的问题，长期运行的结构稳定性有充足的设计冗余。
