重载手动RGV有轨穿梭输送车结构

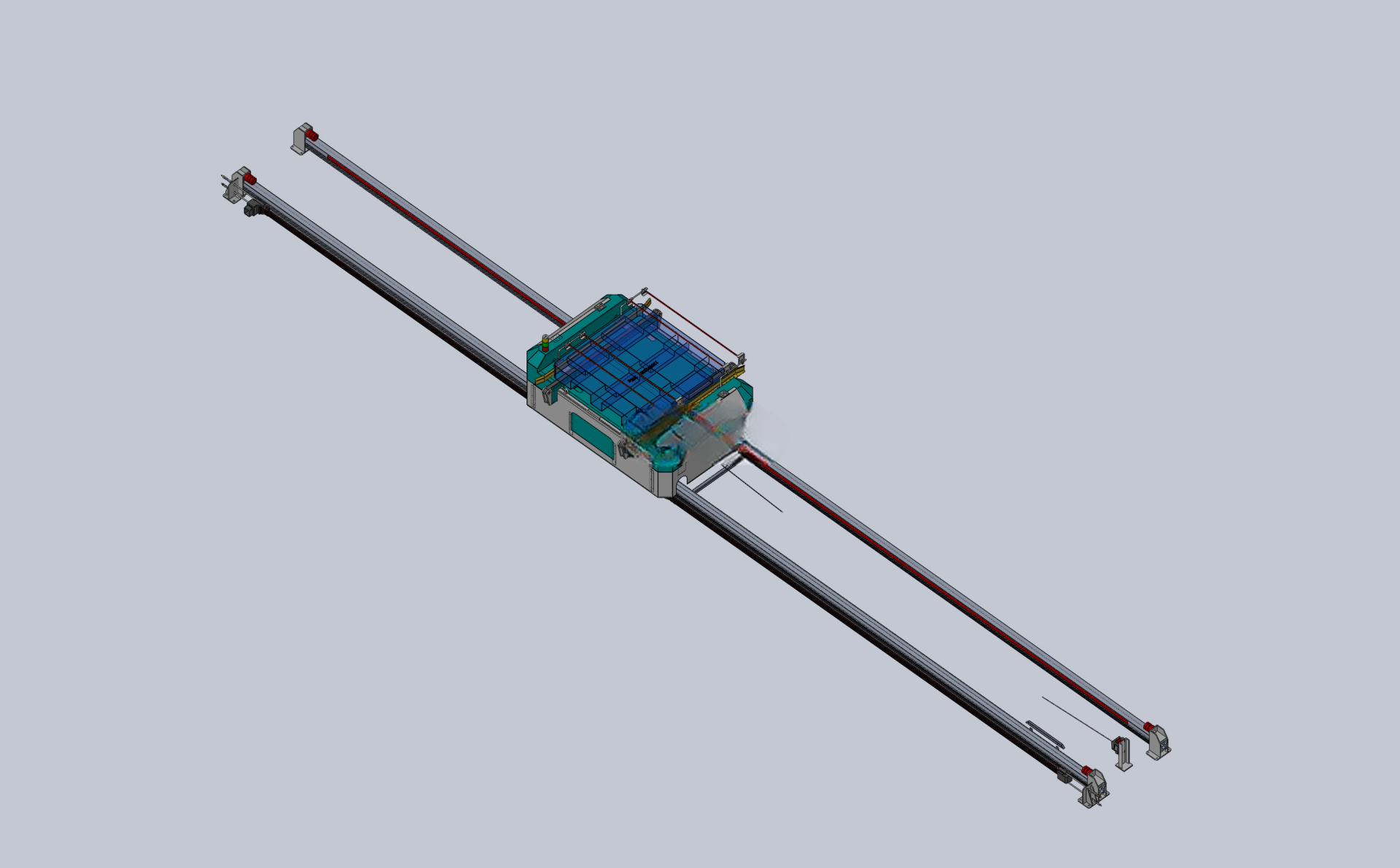

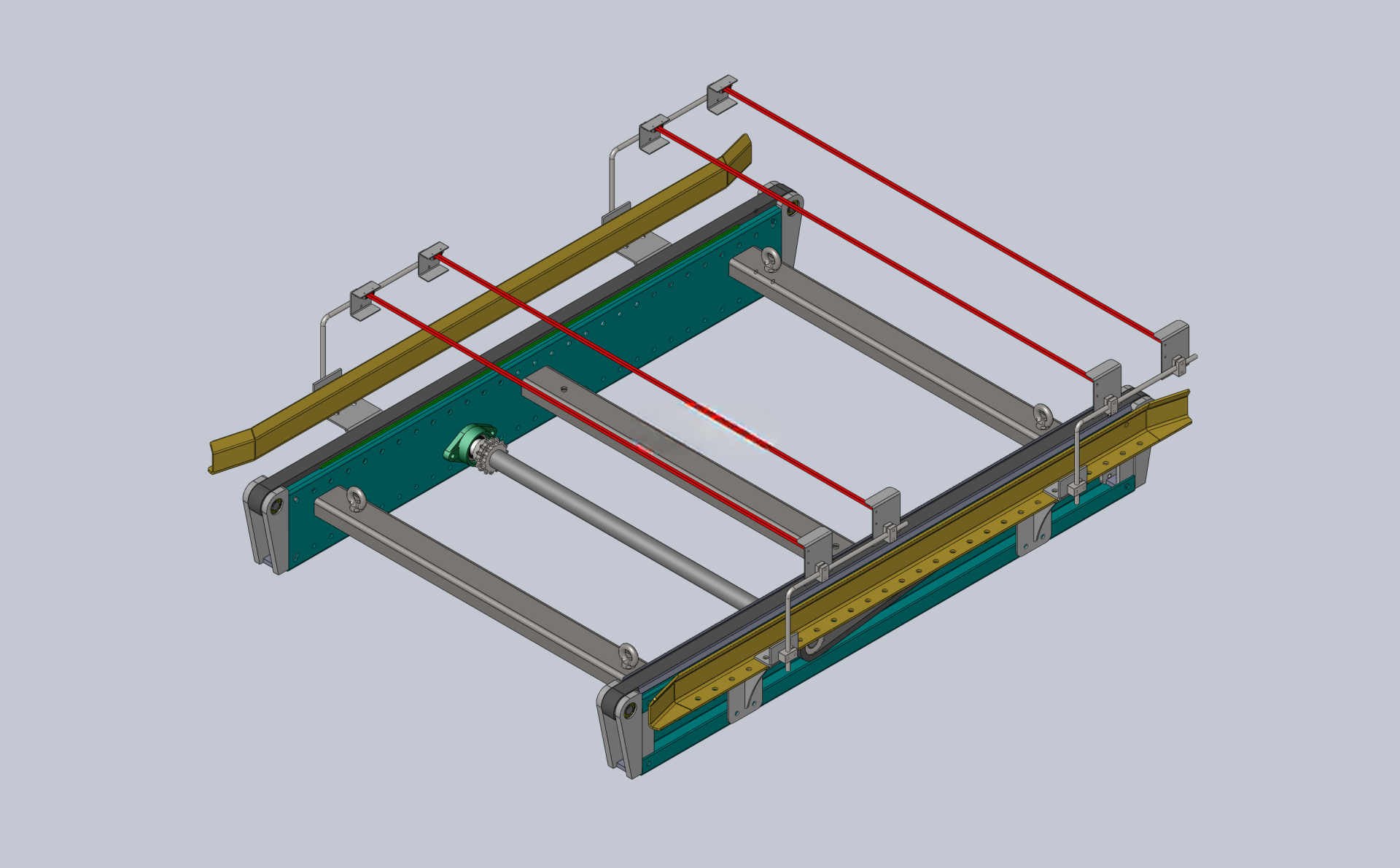

　　在离散制造车间的重型工件转运场景里，很多厂区的工位间距不长、转运频次中等，但单批次载重量往往达到数吨，这类场景如果配置全自动AGV不仅成本过高，还会因为地面平整度、导航定位精度的问题出现运行故障，而手动操控的RGV有轨穿梭车刚好适配这类需求。这套RGV结构采用钢轨作为地轨承载基础，钢轨的截面选型匹配重载轮压需求，轨道安装时需要保证平行度公差控制在每米0.5mm以内，避免运行时出现卡滞、轮缘偏磨的问题，轨道的预埋基础需要做硬化处理，承载能力不低于设备满载重量的1.5倍，防止长期运行后出现基础沉降影响行走精度。

　　设备的供电形式采用电刷滑触线供电，相比蓄电池供电的方案，电刷供电不需要预留充电时间，能够支持长时间连续作业，滑触线的安装位置布置在轨道侧方，防护等级满足车间常规粉尘、少量切削液飞溅的使用环境，电刷的接触压力经过调校，既能保证供电接触稳定，又不会因为压力过大造成过快磨损。设备的操控采用手动控制模式，操作人员可以在设备侧方跟随操控，也可以根据需求加装外接操作手柄，操控逻辑设置了低速起步、缓速停止的参数，避免启停时的惯性冲击造成所载物料移位，对于重型工件的转运来说，平稳性是核心需求之一，过快的启停速度很容易造成工件滑落，甚至带来安全隐患。

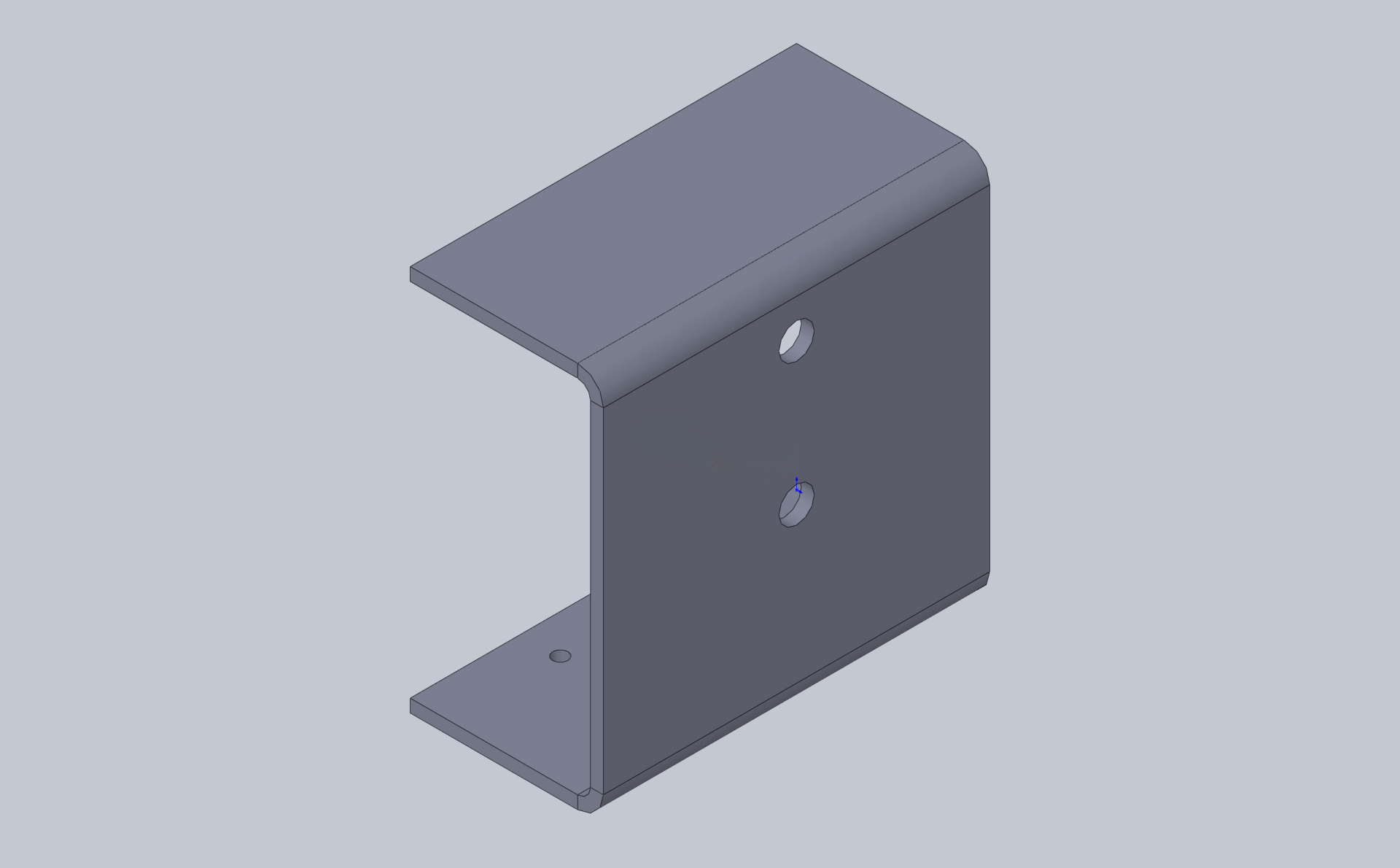

　　从结构设计的角度来看，车体的主承载框架采用折弯钢板拼焊结构，图中展示的C型承载支架是车体的主受力部件，折弯处做了圆角过渡处理，避免应力集中，板材厚度根据额定载重做了选型计算，满载时框架的最大变形量控制在跨度的1/1000以内，保证承载刚性。支架上的安装孔位分别用于固定行走轮组、电刷安装支架以及顶部的载物台面，孔位的位置度公差控制在±0.2mm，保证各部件装配后的配合精度。行走轮组采用钢轮搭配轴承的结构，轮缘和钢轨的侧面预留了合理的间隙，既能够补偿轨道安装的少量误差，又不会因为间隙过大造成运行时的晃动，轮组的轴承选用密封型深沟球轴承，能够适应车间多粉尘的环境，延长维护周期。

　　设备的安装边界需要结合车间的实际通道宽度确定，车体的宽度方向比所载物料的最大宽度单侧预留至少100mm的安全间隙，高度方向根据所载物料的堆高限制做适配，轨道两端设置了机械限位块和缓冲橡胶垫，防止设备运行超出轨道行程，限位块的安装强度能够承受设备满载时以额定速度撞击的冲击力。在实际应用中，这类RGV穿梭车多用于机加工车间的工序间工件转运、仓储区域的重型物料平面搬运，也可以配套生产线作为定点工位的输送载体，相比叉车转运，有轨RGV的运行路径固定，不会占用过多的通道宽度，也不存在叉车转弯半径的限制，在狭长的车间通道内优势明显；相比全自动输送线，手动RGV的投入成本更低，部署灵活，不需要复杂的控制系统调试，后期维护难度也更低，适合中小批量生产的制造场景使用。设计过程中还需要考虑设备的维护便利性，轮组、电刷这些易损件都采用快拆式安装结构，不需要吊装整个车体就可以完成更换，车体上预留了检修口，方便后期对内部接线、传动部件进行检查维护，载物台面可以根据用户的实际需求做定制化调整，比如加装V型块用于固定轴类工件、加装防滑橡胶垫用于放置板材类工件，也可以加装辊道台面，方便和上下游的辊道输送线做对接。
