阀杆自动搬运压装焊接集成生产设备

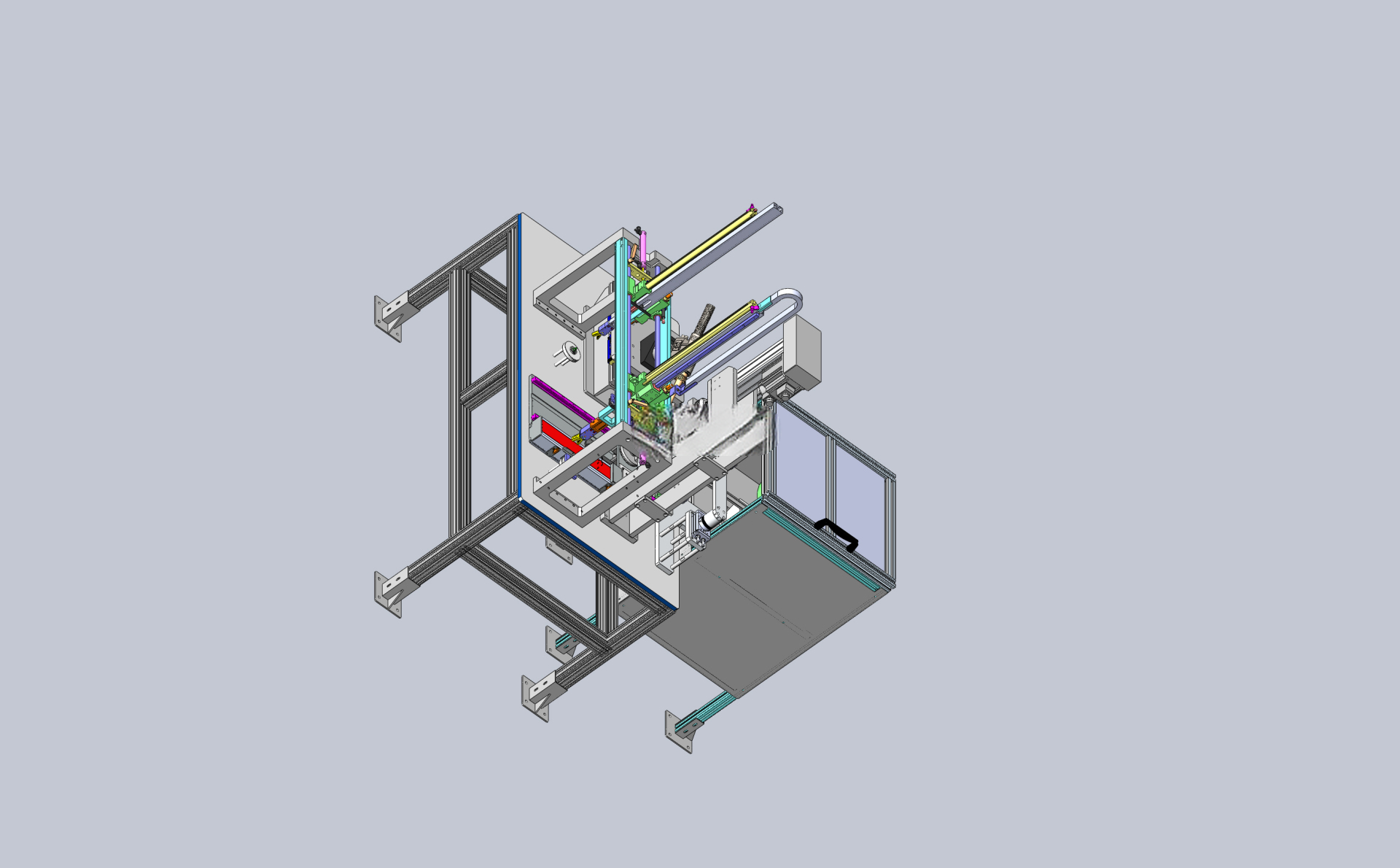

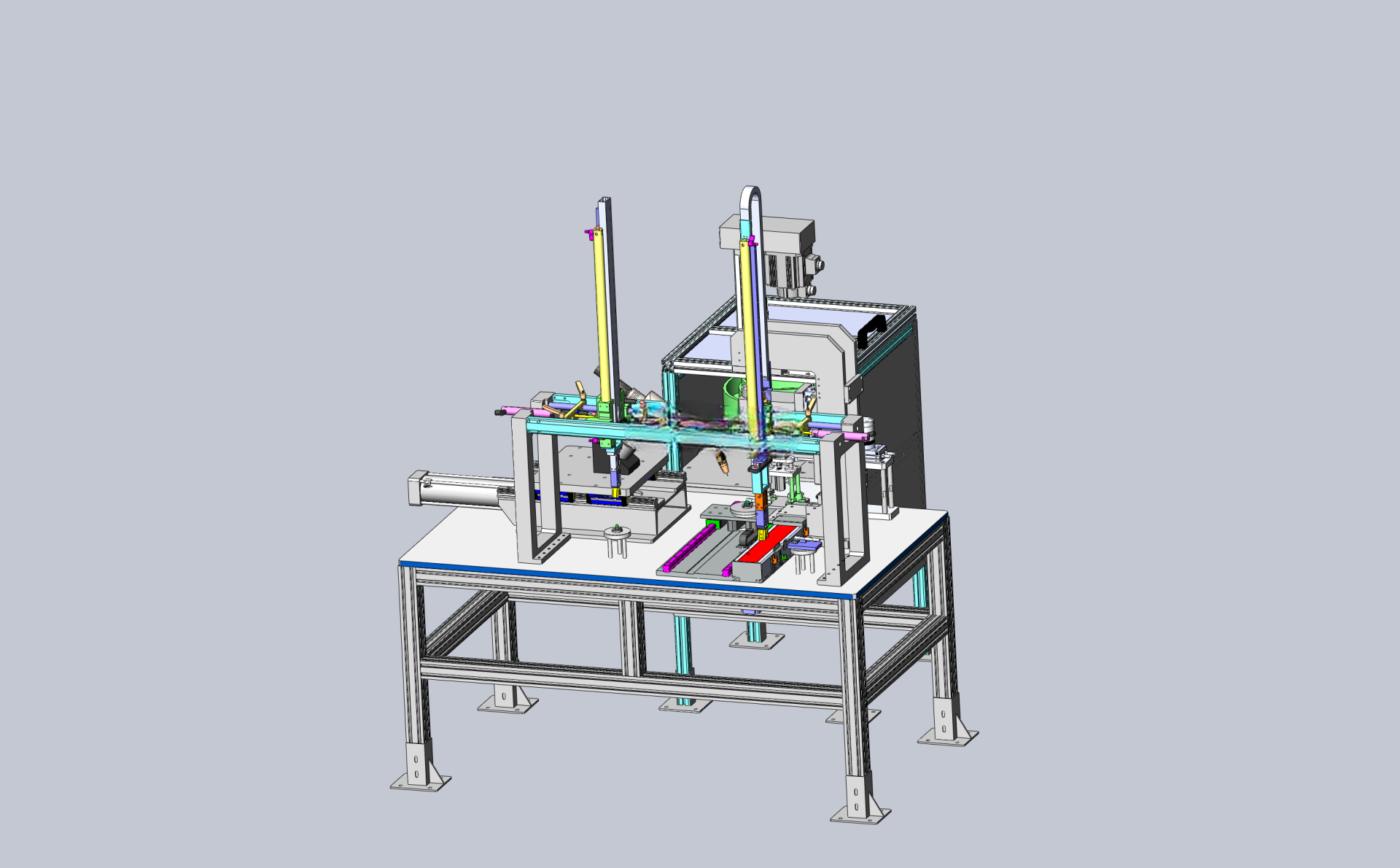

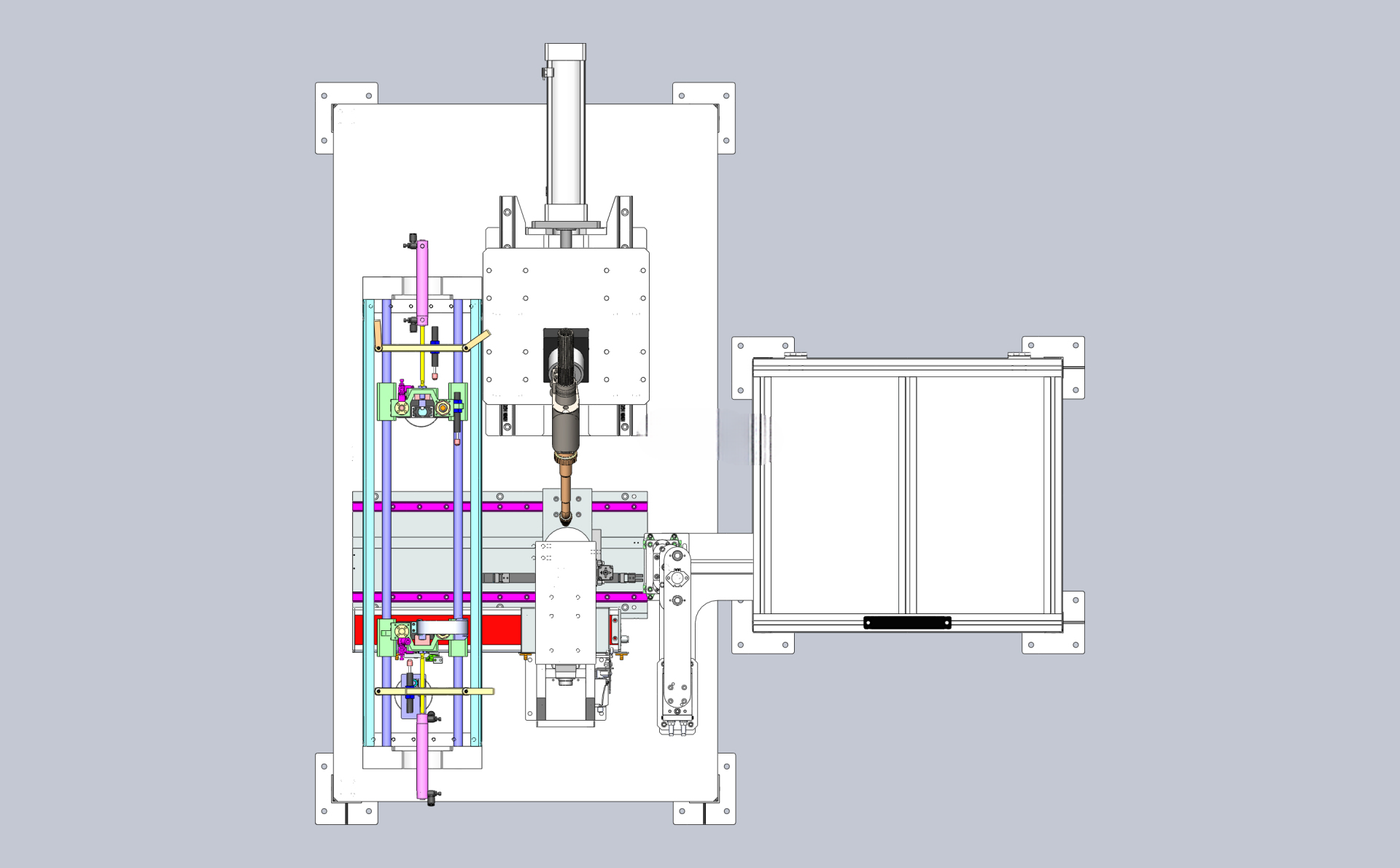

　　设备整体采用立式框架搭配侧置物料仓的布局，主体安装框架采用标准铝型材搭配钢板拼接加工，所有运动机构的安装基准面统一加工，保证各工位之间的位置精度，安装时需要注意底部调平脚的水平度校准，整体占地宽度约1.8米、深度约1.2米、高度约2.1米，预留后侧维护通道宽度不小于0.8米即可满足日常检修、易损件更换的操作空间，设备对接车间气源压力稳定在0.5-0.7MPa，供电采用三相五线制即可满足所有驱动部件的动力需求。在阀类零部件量产加工场景中，阀杆作为核心传动承压零件，其加工工序衔接效率、装配精度一致性直接决定整阀的使用寿命与动作可靠性，传统离散式工位布局需要人工在不同工序间转运工件，不仅存在磕碰伤风险，不同工位的定位基准偏差还容易导致压装同轴度超差、焊接位置偏移等质量问题，这款集成式设备正是针对阀杆类零件的全工序连续加工需求开发，将多道原本独立的工序整合在同一台设备框架内，大幅缩减车间占地与人工转运成本。

　　从功能模块划分来看，设备集成了自动上料装置、物料抓手、变位滑台、焊接挡圈自动上料机构、电缸压装机构、旋转底座机构、焊接装置、清枪头装置以及定位料盒检测机构，可同时兼容两种规格阀杆的在线生产，覆盖从物料输送、工位间搬运、零件拼装、精准压装、自动焊接、焊后冷却到成品下线的全工艺过程。其中自动上料装置采用分层料仓搭配分料机构设计，可提前堆叠放置待加工阀杆毛坯，分料机构每次仅放行单个工件到取料位，避免多工件卡滞；物料抓手采用气动夹指搭配浮动接头设计，抓取工件时可自适应补偿微小位置偏差，避免硬接触刮伤阀杆表面；变位滑台采用线性导轨搭配伺服驱动，负责在各加工工位之间精准输送工装夹具，重复定位精度控制在±0.02mm以内，保证每个工位的加工基准统一。

　　焊接挡圈自动上料机构采用振动排序搭配直振送料的方式，将挡圈逐个输送到待装配位置，配合压装机构完成挡圈与阀杆的压装工序，电缸压装机构可实时采集压装过程的压力与位移数据，压装行程、压力阈值可根据不同阀杆规格灵活调整，出现压装卡滞、压力超差时自动触发停机报警，避免不合格品流入下一道工序。旋转底座机构可带动工件完成360度回转，配合焊接装置实现阀杆环缝的连续焊接，焊接装置旁配套的清枪头装置可按照设定频次自动清理焊枪喷嘴的飞溅残留，减少焊接缺陷产生；定位料盒检测机构采用光电传感器搭配到位检测开关，实时确认每个工位的工件是否放置到位，缺料、工件放置偏移时自动暂停对应工序动作，避免设备空运行或者撞机风险。

　　设计过程中充分考虑了不同阀杆规格的快速换型需求，所有与工件接触的夹具部位都采用快换式结构，更换不同规格产品时仅需更换对应的夹爪、定位块，调整对应工位的行程参数即可完成换型，无需大规模拆解设备结构；气路、电路走线全部采用拖链内置布置，避免运动过程中线缆、气管磨损导致的故障，设备外侧预留透明防护观察窗，既可以实时观察内部加工状态，也能阻挡焊接弧光、焊渣飞溅对操作人员的伤害。各机构的动作时序通过逻辑控制实现互锁，比如压装工序未完成时焊接机构不会启动，焊接过程中变位滑台保持锁止状态，避免动作干涉引发的设备损坏，所有运动部件的行程两端都设置硬限位与缓冲装置，降低伺服失控时的冲击损伤。这款设备投入产线使用后，可替代原本6-8名操作工人的离散工位作业，单班产能可稳定在1200件以上，压装同轴度、焊接位置精度的一致性远高于人工操作模式，同时减少了人工搬运、上下料过程中的安全隐患，适合中大规模阀类零件生产车间的自动化升级改造，建模过程中所有标准件都采用通用规格选型，方便后续设备加工装配时的配件采购，各运动机构的安装位都预留了调整余量，方便现场装配时的精度校准。
