可等变距三轴取料搬运机械手结构

　　在3C电子小零件分拣、轻工包装多工位上料、小型五金件排布转序这类生产场景里，经常会遇到来料端料盘间距与工装位间距不匹配的问题，固定夹爪间距的三轴机械手无法直接完成跨间距取放作业，额外增加变距工位又会拉长产线节拍、占用更多设备安装空间，这款可等变距三轴机械手正是针对这类痛点设计的执行端机构。

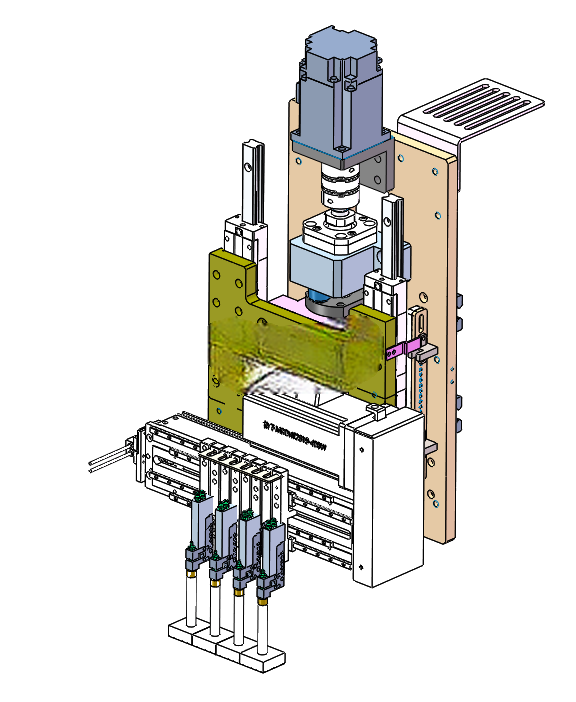

　　从结构逻辑来看，Z轴方向采用伺服电机搭配联轴器直连滚珠丝杆的传动方案，相比同步带传动，丝杆传动的重复定位精度更高，Z轴上下运动的启停响应更快，带载运行时的轴向窜动量控制在极小范围内，能避免取料端吸嘴或者夹头在升降过程中出现晃动偏移，保证取料对位的准确性。Z轴的直线导向采用双列直线导轨搭配滑块的结构，两个导轨平行布置在丝杆两侧，平衡升降过程中的偏载力矩，哪怕多个取料头负载存在细微差异，也不会出现卡滞、爬行的问题。

　　变距模组部分采用成熟的标准等距变距组件，通过凸轮槽或者连杆联动的方式实现多个取料头的同步等距调整，调整过程中所有取料头的中心距始终保持一致，不需要单独对每个取料头做位置校准，变距范围可以根据实际生产的料盘、工装间距做适配调整，变距动作的驱动集成在模组内部，不需要额外加装独立驱动源，整体结构紧凑度更高。取料端预留了标准安装位，可以根据实际搬运的物料特性更换真空吸嘴、气动夹指或者柔性夹爪，适配不同材质、不同形状的小型工件搬运需求。

　　从安装边界来看，整个机械手的横向安装基准面为底部的安装底板，底板上预留了成排的标准安装孔位，可以直接固定在设备的铝型材机架或者钢板工作台上，不需要额外做转接板加工，安装时只需要保证X轴、Y轴移动模组的平行度与垂直度，就能保证整体运行精度。整体机构的Z轴行程覆盖常规小型工件取放的升降距离需求，变距后的最小间距可以适配密排料盘的取料，最大间距可以匹配多工位工装的放料位置，不需要对现有产线的料盘、工装做大规模改造，就能直接替换原有固定间距的机械手执行端。

　　在实际运行逻辑上，机械手移动到来料料盘上方时，Z轴下降到取料高度，取料头完成工件拾取后Z轴抬升，变距模组同步动作将所有取料头的间距调整到与放料工装一致的尺寸，再跟随X、Y轴移动到放料位置完成放料，整个取料、变距、放料的动作可以在一个移动节拍内完成，不需要额外停留等待变距动作，能有效压缩单周期作业时间，提升产线整体运行效率。整套机构的受力结构经过实际工况验证，所有传动部件都做了耐磨处理，长时间连续运行的故障率低，日常维护只需要定期给丝杆、导轨加注润滑脂，检查传动连接件的紧固情况即可，不需要复杂的调校维护工作。

　　在结构设计阶段，设计人员充分考虑了不同行业的适配性，所有外露的安装接口都采用通用标准尺寸，变距模组的安装位置可以根据实际需求做小幅调整，Z轴的行程也可以通过更换不同长度的丝杆做定制化调整，不需要重新设计整体机架结构，能快速适配不同的生产场景需求。机构的走线全部采用拖链内置的方式，避免运动过程中线缆与其他部件产生摩擦剐蹭，提升设备运行的安全性与线缆使用寿命，整体布线整齐，后期排查线路故障也更加便捷。
