双工位机器人自动锁附装配工作站

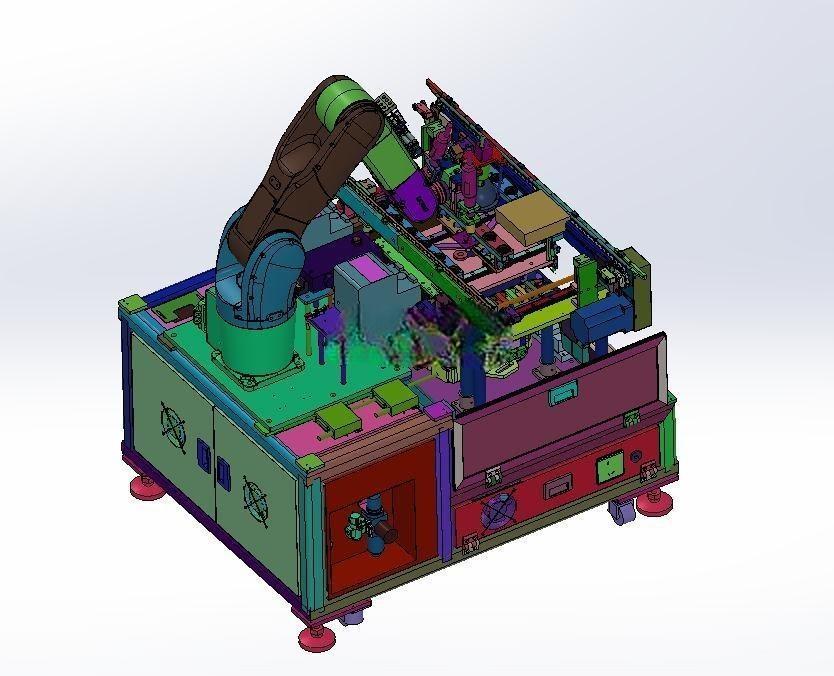

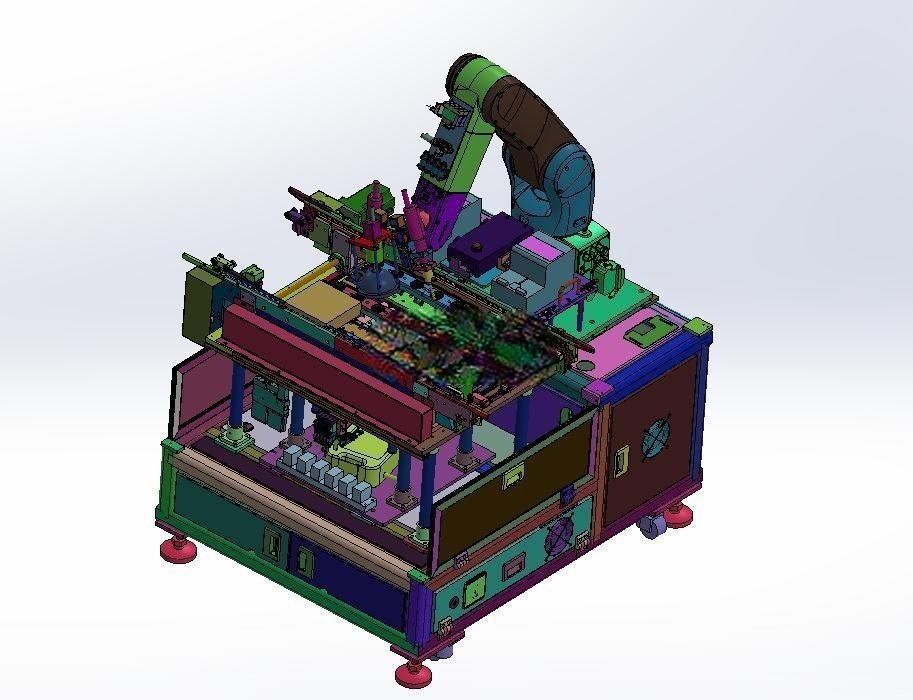

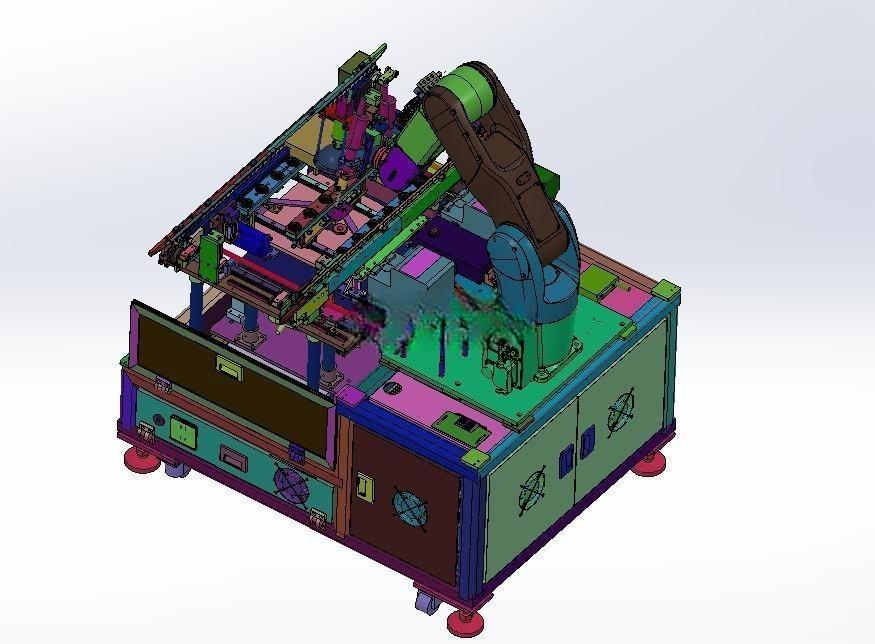

　　这套自动锁附工作站主要面向消费电子、小家电、汽车电子、塑胶五金件等需要批量拧紧螺钉的装配场景，常见于产线末端或独立工段，用来替代人工手持电批完成螺钉供料、定位、锁入、扭矩确认等重复性动作。现场布置时，设备以一体式机架落地安装，底部配置可调脚杯和脚轮，既便于移位，也能在就位后调平减振；机架四周采用封板与检修门组合，正面预留操作与维护开口，侧面布置散热风扇、电气接口和气源处理元件，整体占地边界需要在三维布局阶段结合机器人臂展、输送方向、安全围栏及人员操作通道一并校核。

　　设备的核心执行单元采用六轴工业机器人，机器人安装在机架中部的加高基座上，使其工作范围能够覆盖双工位夹具及锁附机构。相比单纯采用直角坐标模组的方案，六轴机器人在姿态调整、斜向锁附、避让复杂产品轮廓方面更灵活，适合多品种、小批量或产品换型较频繁的装配线。机器人末端携带锁螺丝机构，机构通常集成电批、吸嘴或夹嘴、缓冲浮动单元及螺钉导向结构，能够在机器人到达锁附点后完成下压、旋转、拧紧和深度反馈。螺钉供给由自动送钉机完成，螺钉经分选、吹送或真空吸附到达批嘴，减少人工取钉和对位时间。

　　双工位设计是该设备提升节拍的关键。一个工位处于机器人锁附区域时，另一个工位可由人工或前后段机构完成上下料、预装和定位，机器人无需长时间等待物料交换。工位载具通过产品仿形定位块、快速压钳、限位销和防呆结构保证工件姿态一致；针对不同产品，载具可设计成快换形式，换型时只需更换定位块、调用对应程序并确认锁附点位。链条输送倍速链与升降平台承担物料流转和高度切换功能，倍速链适合托盘在工段间稳定输送，阻挡机构可在指定工位截停托盘，顶升定位机构再将托盘抬离链面，消除链条间隙对锁附精度的影响。升降机则用于不同高度层之间的托盘回流或衔接，使线体能够形成循环布局，减少人工搬运。

　　点胶机构的加入说明该工作站并非只承担螺钉拧紧，还可在同一工件上完成局部涂胶、预固定或密封作业。点胶阀、胶筒、压力控制和运动路径需要与机器人动作协调，胶路位置通常布置在锁螺丝前后的相邻工序区，避免胶液污染螺钉孔或电批头。结构设计时要重点考虑胶阀维护空间、针头避让、胶筒更换高度以及点胶区域与输送机构的防污隔离。

　　从机械结构思路看，机架采用型钢或铝型材框架焊接、拼装而成，上部承载机器人、输送线和工作夹具，下部容纳电气柜、气动元件、送钉系统和控制硬件。机器人安装区需加强局部刚性，底座板与机架连接位置要承受机器人快速启停产生的倾覆力矩；输送线支架则需保证直线度和水平度，链轮张紧、链条导向、托盘阻挡和顶升板的平行度都会影响长期运行稳定性。安全方面，机器人运动范围应设置围栏或安全光栅，维护门配置联锁开关，气管、电缆通过拖链规整走线，电批线缆和送钉管需预留足够弯曲半径，避免机器人反复旋转造成拉扯。

　　在三维建模和选型阶段，需要先明确产品螺钉规格、锁附数量、扭矩范围、节拍要求和来料方式，再反推机器人负载、臂展、电批功率、送钉机容量以及工位间距。布局时不能只看设备外形，还要校核机器人末端在最高、最低、最远端姿态下的可达性和干涉情况，特别是夹具、护罩、点胶阀和输送托盘之间的安全间隙。维护边界同样重要，前侧应留出送钉机加料、电批更换、载具拆装空间，后侧和侧门需保证电气元件、阀岛和风扇可检修。整体上，该工作站把机器人锁附、自动供钉、双工位交换、倍速链输送、升降衔接和点胶功能集成在同一机架内，适合作为自动化装配线中的标准化工段进行方案复用。
