全自动铝型材直切斜切一体加工设备

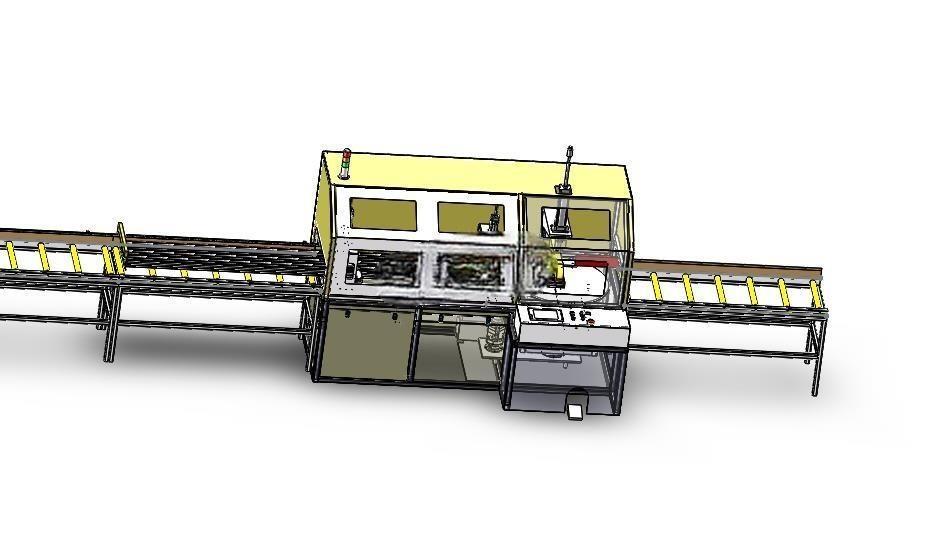

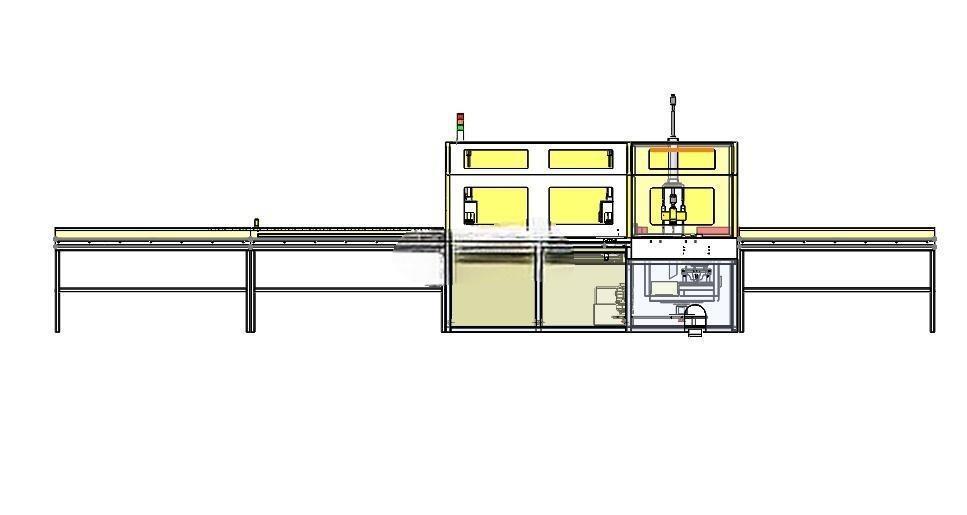

　　在建筑铝型材加工、工业铝型材框架生产、光伏边框裁切这类批量型材加工场景里，传统单一切割功能的设备往往需要人工反复调整角度、手动送料对位，不仅加工效率难以匹配批量订单需求，人工操作带来的尺寸误差、切面毛刺问题也会直接影响后续型材拼接的精度，这款直切斜切一体的铝型材加工设备，正是针对这类场景的痛点完成的结构设计。设备整体采用长条形卧式布局，进料端与出料端配置贯通式辊道输送结构，可适配6米及以上常规长度的铝型材上料，无需额外搭建辅助上料架，安装时只需保证设备主体水平，输送辊道的平面度控制在0.2mm/m范围内，预留两侧1.2米以上的操作维护空间即可完成场地布置，整体占地宽度在2.2米左右，长度可根据适配的型材最长加工规格做模块化拓展，适配中小规模型材加工厂的车间布局条件。

　　从功能逻辑上，设备核心依托PLC作为控制核心，所有动作逻辑均围绕减少人工干预做设计：操作人员只需在触控屏上单次设定好切割长度、切割角度、单次加工批量参数，启动设备后，夹料机构会自动完成型材的定位夹紧，避免切割过程中型材窜动导致的切面倾斜；送料机构采用伺服驱动配合齿轮齿条传动，重复定位精度可控制在±0.1mm以内，可按照设定长度自动完成步进送料，无需人工反复测量划线；切割头组件可在0-45度范围内自动调整角度，无需人工拆装调整锯片角度，即可完成直切、斜切两种工艺的连续加工，适配门窗框斜角拼接、工业框架直角连接等不同的加工需求；计数模块会自动统计已完成加工的型材数量，达到设定批量后设备自动停机待料，整个加工流程无需人工持续值守，单班加工效率相比传统手动切割设备可提升3倍以上。

　　设计过程中重点考虑了铝型材加工的实际工况：切割工位做了半封闭防护结构设计，可阻挡切割过程中铝屑飞溅，同时预留了铝屑收集口，可配套工业吸尘器完成废屑集中收集，避免车间铝屑堆积带来的安全隐患；锯片进给采用导轨导向结构，进给速度可根据型材壁厚做参数调整，薄壁型材切割时降低进给速度避免型材变形，厚壁型材可适当提升进给速度保证加工效率；夹料机构的夹块采用尼龙材质，夹紧力可通过气压调整，避免夹紧过程中在铝型材表面留下压痕，影响型材表面外观质量。设备的输送辊道采用模块化设计，每段辊道长度为1米，可根据加工厂常用的型材长度灵活拼接，不需要更换设备主体结构即可适配不同长度规格的型材加工；切割头的角度调整机构带角度锁紧结构，调整到位后自动机械锁止，避免切割过程中角度偏移导致的加工废品；操作面板设置在设备中部的防护舱侧面，操作人员站在设备单侧即可完成参数调整、状态监控、紧急停机操作，符合人机工程学设计要求，减少操作人员的走动距离。

　　从安装边界来看，设备主体底部配置可调脚杯，可适应车间地面存在的微小高度差，调平后设备整体运行振动控制在0.05mm以内，不会因为长时间运行出现地脚松动的问题；电气柜集成在设备主体下部，所有线缆均采用拖链内置布线，避免送料、角度调整过程中线缆拉扯磨损，降低设备后期的维护频次；设备两侧的输送辊道高度与市面常见的铝型材周转车高度匹配，加工完成的型材可直接从出料端滑入周转车，减少二次搬运的工作量。针对铝型材切割容易出现的切面毛刺问题，设计时在锯片出料侧配置了去毛刺毛刷组件，切割完成后型材送料过程中即可自动完成切面毛刺清理，不需要后续人工单独做去毛刺工序，进一步压缩单根型材的加工周期。
