汽车后视镜电机自动组装生产设备

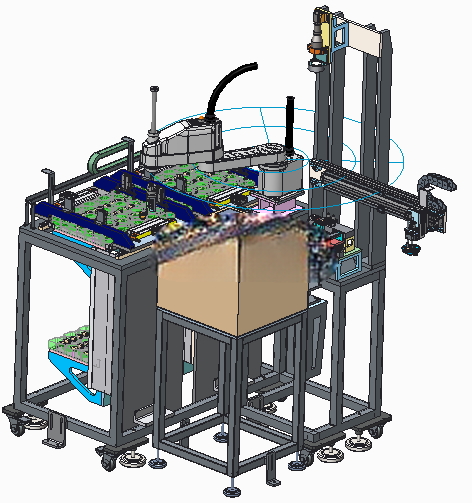

　　在汽车外饰零部件的量产装配环节，后视镜驱动电机的组装精度直接决定后视镜调节功能的可靠性与使用寿命，这套组装设备正是面向该工序的自动化作业需求开发，适配乘用车外后视镜电机组件的批量装配流程。设备采用双层布局结构，下层布置传动与驱动组件，上层为作业工位平台，整体安装边界可适配常规车间流水线的线边对接需求，底部预留的调平支撑脚可抵消地面平整度误差，保证长周期运行的工位精度。设备配置两组tray盘自动上下料工位，可交替完成空tray回收与满料tray补给，无需频繁停机补料，配合四轴机械手完成电机本体的取放作业，机械手末端配置柔性夹爪，可适配不同规格的电机外壳夹持，避免夹伤工件表面。

　　二次定位治具设置在上层平台的中部工位，机械手从tray盘取出的电机先放置到该治具完成位置校正，抵消tray盘摆放的位置公差，保证后续螺丝锁付的同轴度要求。振动盘分料机构布置在治具侧方，可将螺丝有序排列后分送至锁付机构的取料位，锁付机构带扭力反馈功能，可实时监控每颗螺丝的锁付扭力，避免滑牙或锁附不到位的问题。组装治具采用快换式设计，更换不同产品型号时仅需更换治具镶件与夹爪指，无需大幅调整设备整体结构，可快速适配同系列不同规格的后视镜电机组装需求。设备的搬运轴采用线性导轨搭配伺服电机驱动，重复定位精度可控制在±0.02mm以内，保证组装完成的组件可精准移栽至下一工序的接驳位，不会出现工件偏移掉落的问题。

　　上层平台的各工位之间设置有安全光栅，可在人员误触进入作业区域时即时停机，避免安全事故，设备侧面预留有气源与电源接口，可直接对接车间现有公用动力系统，无需额外配置附属设施。从结构设计角度来看，该设备的机架采用标准铝型材拼接搭建，兼顾结构刚性与轻量化需求，各功能模组采用模块化设计，后续维护时可单独拆卸对应模组进行检修，无需拆解整机。作业平台表面做阳极氧化处理，耐磨且不易积尘，适配车间日常生产的清洁维护需求，各气管与线缆均通过拖链规整布置，避免运行过程中线缆拉扯磨损，提升设备长期运行的稳定性。

　　这套设备可替代传统的人工组装工位，将单工位的作业人员配置从3人缩减至1人仅负责上下料巡检，同时可将组装良率稳定控制在99.5%以上，避免人工锁付螺丝时的扭力不稳定、工件定位偏差等问题，适配汽车零部件行业的量产节拍要求，单台设备的小时产能可匹配整线30JPH的生产节奏，可直接对接后视镜总成装配线的前端工序，完成电机组件的预装作业后直接流入下一总成装配环节。
