三轴伺服联动精密角度变位回转台

　　这套三轴联动变位回转机构，主要面向多姿态工件加工、装配与检测工位的姿态调整需求，在航空航天小型构件多面加工、精密传感器标定、复杂异形件焊接变位、光学组件角度校准等场景中承担核心姿态承载功能。整套机构采用三层框架嵌套的正交轴系布局，三个回转轴分别对应空间三个正交转动自由度，可带动装夹在工作端的工件完成任意空间欧拉角姿态调整，替代传统单轴或双轴变位台无法实现复杂空间角度定位的短板。

　　从实际工位适配角度来看，底层承载基座采用加厚钢板焊接后时效处理的结构形式，基座底面预留了标准设备安装地脚孔位，可直接固定在车间混凝土地基或者自动化生产线的钢制工作台架上，基座整体长宽尺寸控制在常规1.2米工位边界以内，高度方向从安装底面到最上层框架最高点约0.9米，既不会占用过多生产线横向排布空间，也能适配操作人员站立作业或者工业机器人 reach 工作半径范围，周边预留的走线槽位置可以将伺服动力线、编码器反馈线、限位开关线缆统一收纳，避免多轴转动过程中线缆拖拽缠绕。

　　轴系驱动部分选用带角速度闭环反馈的伺服动力单元，每根转轴的驱动端都配置了大速比精密减速机构，一方面可以放大伺服电机输出扭矩，承载最大五十公斤级的异形工件负载，另一方面通过减速机构的背隙消除设计，将转轴反向传动间隙控制在弧分级水平，满足精密角度定位的重复精度要求。控制逻辑上整套转台工作在速度伺服模式下，上位控制系统可以直接下发各轴的目标角速度指令，伺服驱动器内部实时采集编码器反馈的实际转速与位置信号，动态调整输出扭矩，让各框架的转动速度严格跟随指令曲线变化，系统频率响应带宽覆盖常规变位作业的动态调整需求，在启停、变速、多轴联动插补过程中不会出现明显的速度滞后或者角度超调。

　　三层嵌套框架的结构设计经过刚度校核，每一层回转框都采用框型封闭式焊接结构，框体截面选用矩形钢管拼焊，在保证整体轻量化的同时，将负载作用下的框架最大变形量控制在0.05毫米以内，避免大负载姿态调整时框架颤振影响工件定位精度。相邻两层框架之间的回转支承选用交叉滚子轴承，这类轴承可以同时承受径向力、双向轴向力以及倾覆力矩，非常适合多轴转台这种偏心负载随角度不断变化的工况，轴承安装位设置了可调预紧结构，设备长期运行出现磨损间隙后，可以通过调整预紧螺母重新恢复轴系回转精度，不需要整体拆解更换轴承。

　　工件装夹端布置在最内层框架的安装平面上，平面上加工了标准T型槽阵列以及定位销孔，用户可以根据自身工件的外形快速搭配通用夹具或者专用定制夹具，不需要对转台本体进行二次加工改造。在安全防护设计上，各转轴的两个极限转动位置都安装了机械式硬限位与非接触式接近开关双重保护，当控制系统出现异常、轴系转动超出软件设定的安全角度范围时，先触发接近开关切断伺服使能，若动作失效则硬限位块直接阻挡框架继续转动，避免设备倾覆或者线缆扯断。

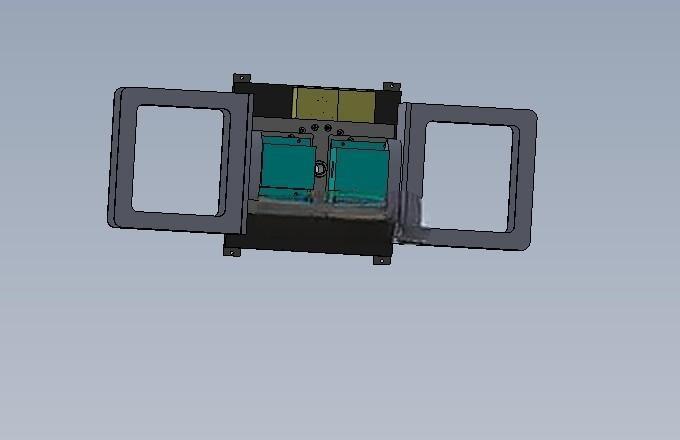

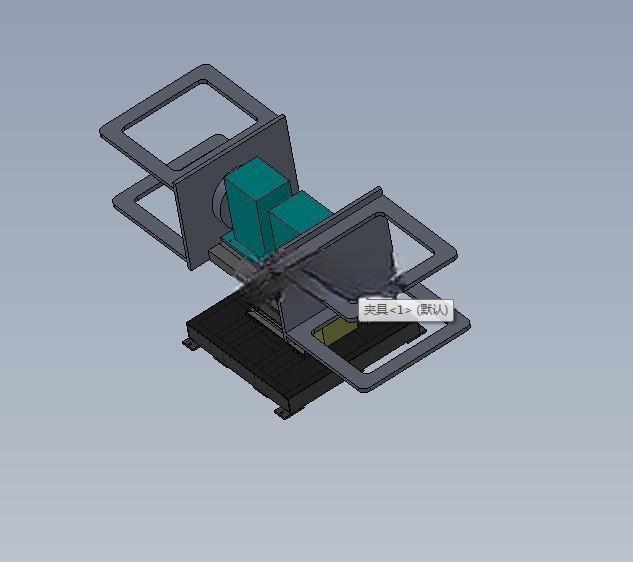

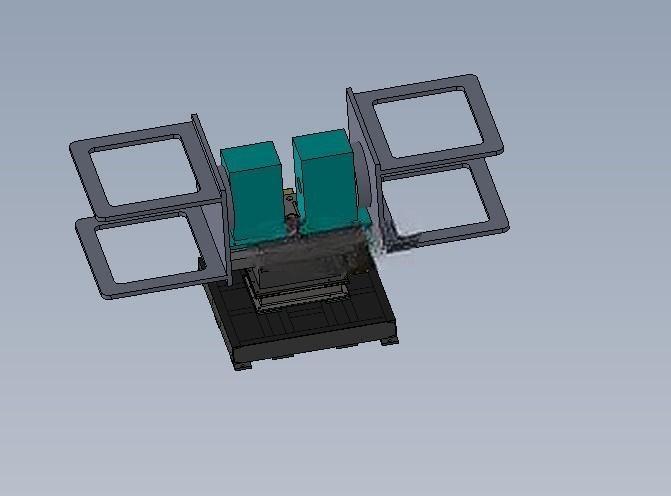

　　在建模逻辑上，整套机构完整还原了从基座焊接件、各层框架焊件、伺服电机、减速单元、回转支承、紧固件到走线附件的全部结构细节，各运动轴之间的装配约束完全按照实际物理装配关系搭建，工程师可以直接在三维环境中模拟三个轴的联动转动过程，检查全行程范围内框架之间是否存在运动干涉、工件在不同姿态下是否会和周边生产线设备发生碰撞，也可以基于现有模型快速修改框架尺寸、更换不同功率等级的伺服驱动单元，适配更大负载或者更高精度的不同工位需求，为后续工程出图、元器件选型、工位布局仿真提供完整的三维结构依据。
