双轨出料振动盘小件产品上料机构

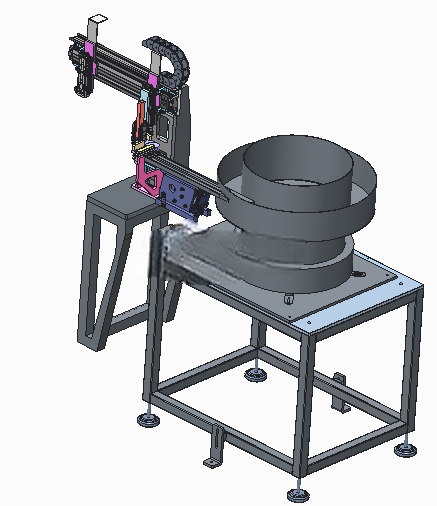

　　在3C电子小配件、精密五金冲压件、小型塑胶注塑件的批量加工工序里，零散小件的排序上料一直是产线提速的核心卡点——人工摆放不仅节拍跟不上高速冲床、组装工位的运转节奏，还容易出现工件朝向偏差、漏放刮伤的问题，这套带振动盘供料的小件上料机构，就是针对这类尺寸在30mm以内、无复杂异形结构的小型工件设计的自动供料单元。整套机构的供料逻辑没有采用复杂的视觉定位方案，靠振动盘的螺旋轨道完成工件的初排序，出料端设置双轨道并行出料，单次可输出两个姿态一致的待取工件，相比单轨道出料结构，同等振动盘规格下取料节拍能提升近一倍，适配单工位双工件同步装配的工序需求，比如小型按键的硅胶贴合、接线端子的触点压装这类需要同时上两个同规格工件的工位，不需要额外增加分料结构就能匹配工位需求。

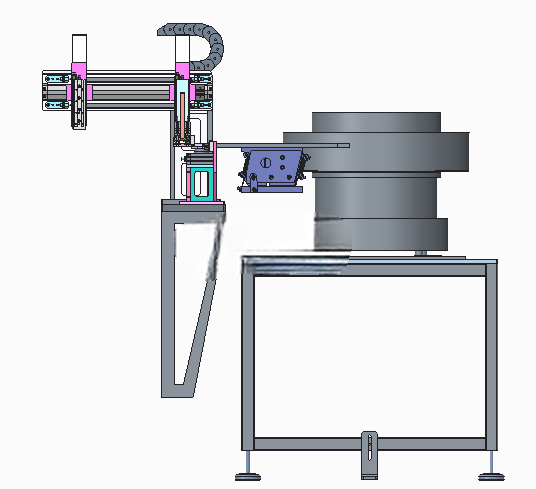

　　取料部分采用旋转气缸搭配双工位取料旋转组件，旋转组件上对应双轨道位置设置两个取料位，当双轨道出料到位后，旋转气缸带动取料位下行取料，旋转180度后将工件递送到移载搬运组件的作业范围内，这个旋转过渡的设计，刚好避开了振动盘出料口和移载机构的安装空间干涉——振动盘本身直径较大，要是移载夹爪直接伸到振动盘出料口取料，悬臂长度会大幅增加，移载过程的抖动会直接影响取料精度，加了旋转过渡组件之后，移载机构的安装位置可以更靠近后续作业工位，悬臂跨距控制在合理范围内，高速移载时的末端抖动量能控制在0.02mm以内，满足精密小件的取放精度要求。移载搬运组件采用单轴线性导轨作为移动载体，搭配气缸驱动的升降夹爪组件，夹爪采用平行气爪搭配定制仿形夹头，夹头的接触面做了聚氨酯包胶处理，避免夹取表面易刮伤的塑胶件、电镀五金件时留下夹痕；移载行程的两端都设置了油压缓冲器和硬限位块，防止气缸行程过冲导致工件掉落或者机构碰撞，线性导轨的安装基准面做了0.02mm的平面度加工要求，保证移载过程中夹爪的位置重复精度。

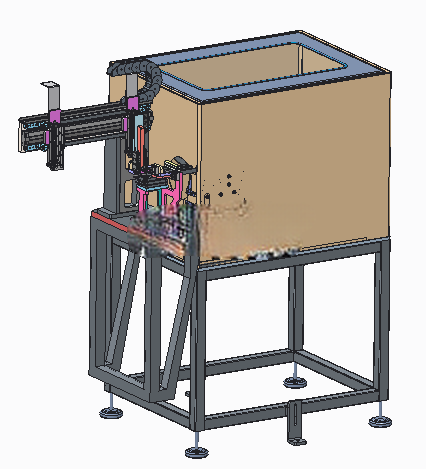

　　整套机构的安装底座采用方管焊接框架，台面铺设20mm厚的冷轧钢板作为安装基准面，振动盘通过减震脚垫安装在台面上，避免振动盘的震动传递到移载机构部分影响取料精度；机架底部设置可调脚杯和万向轮，方便设备整体移位和水平调整，安装时需要保证振动盘出料轨道的高度和旋转取料组件的取料高度差控制在5mm以内，轨道出料端的定位挡块需要和工件端面贴合，保证每次出料的位置一致性。

　　从安装边界来看，整套机构不含振动盘顶部料仓的总高度控制在1.2米以内，横向移载行程根据后续工位的布局可以调整导轨长度，常规配置下横向占地宽度在0.8米左右，深度方向因为振动盘的存在控制在1米左右，不需要额外挖地坑就能直接在车间地面安装，适配现有产线的边位布局，不需要对原有产线做大规模改造。气路部分所有气缸的调速阀都集中安装在机架侧面的气路安装板上，每个气路支路都设置了独立的节流阀，方便调试时单独调整每个气缸的动作速度，避免动作过快产生冲击或者过慢影响节拍；旋转气缸的气路设置了中位保压阀，突然断气时旋转组件不会因为重力下坠，避免砸坏下方的振动盘轨道。这套机构没有采用复杂的伺服移载方案，全部采用气缸作为动力元件，采购成本和后期维护成本都更低，适合中小型加工厂的产线自动化改造，对于尺寸相近的不同小件，只需要更换振动盘的出料轨道和夹爪的仿形夹头，就能快速切换生产品种，换型时间控制在30分钟以内，适配多品种小批量的小件生产场景。
