双工位玻璃厚度平面度检测设备结构

　　在消费电子玻璃盖板、车载显示玻璃、光伏玻璃等精密玻璃制品的量产环节，厚度一致性与平面度公差是直接影响后续贴合、装配良率的核心指标，传统接触式检测效率低、易划伤玻璃表面，单工位检测设备难以匹配高速产线的节拍要求，这款双工位玻璃检测设备正是针对这类量产痛点开发的专用检测装备。设备采用一体式铸铁焊接机架作为承载基础，底部配置可调支撑脚轮与减震脚垫，安装时可快速调平，机架整体预留的安装边界可适配多数工厂车间的标准设备摆放空间，无需额外改造地基，机架侧面预留散热通风口与电气安装仓，可将驱动控制模块、视觉处理模块集成在设备内部，减少外部走线带来的干扰与安全隐患。

　　治具部分采用一模两穴的设计思路，单次上下料即可完成两片玻璃的装夹定位，配合双激光测试组件与双CCD视觉定位模块的布局，可在一次X-Y轴移动行程内完成两片玻璃的全区域厚度扫描与平面度检测，相比单工位设备检测效率提升近一倍，同时减少了上下料等待的空行程浪费。X-Y轴传动全部采用直线电机驱动搭配高精度直线导轨导向，相比传统丝杆传动结构，直线电机无反向间隙、运动速度快、定位精度高，可实现检测头的高速平稳移动，避免运动过程中的振动影响激光检测与视觉成像的精度，运动轴的行程设计覆盖治具上两片玻璃的全部检测区域，同时预留了边缘安全缓冲距离，防止运动超程碰撞。

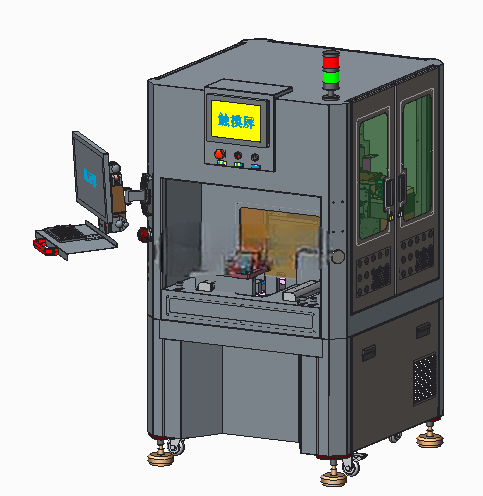

　　视觉定位模块可在检测前快速识别玻璃在治具上的实际摆放位置，自动补偿装夹偏差，无需人工精准对位即可保证检测路径与玻璃轮廓完全匹配，降低操作人员的上下料精度要求，视觉检测组件可同步识别玻璃表面的明显外观缺陷，实现厚度、平面度、外观的多参数同步检测。激光检测组件采用非接触式测量原理，不会对玻璃表面造成划伤，检测数据可实时传输至配套的处理系统，自动生成检测报表，区分合格与不合格产品，方便后续工序的分拣处理。设备的操作工位设置在正面，上下料区域预留了足够的操作空间，操作人员无需探身即可完成取放料动作，设备上部的运动区域全部设置安全防护挡板，防止运动部件外露造成安全隐患，管线全部采用拖链收纳，避免运动过程中管线磨损拉扯。

　　从结构设计角度来看，这款设备的机架采用有限元仿真做了加强处理，在直线电机高速运动时不会产生共振，保证检测过程中设备整体的稳定性，各个检测模块的安装位置都预留了微调结构，方便后期维护时的校准调整，治具部分采用快换设计，可根据不同尺寸规格的玻璃快速更换适配治具，拓展设备的适用范围，适配不同规格玻璃产品的检测需求。
