栈板托盘堆叠叠盘机自动化产线设备

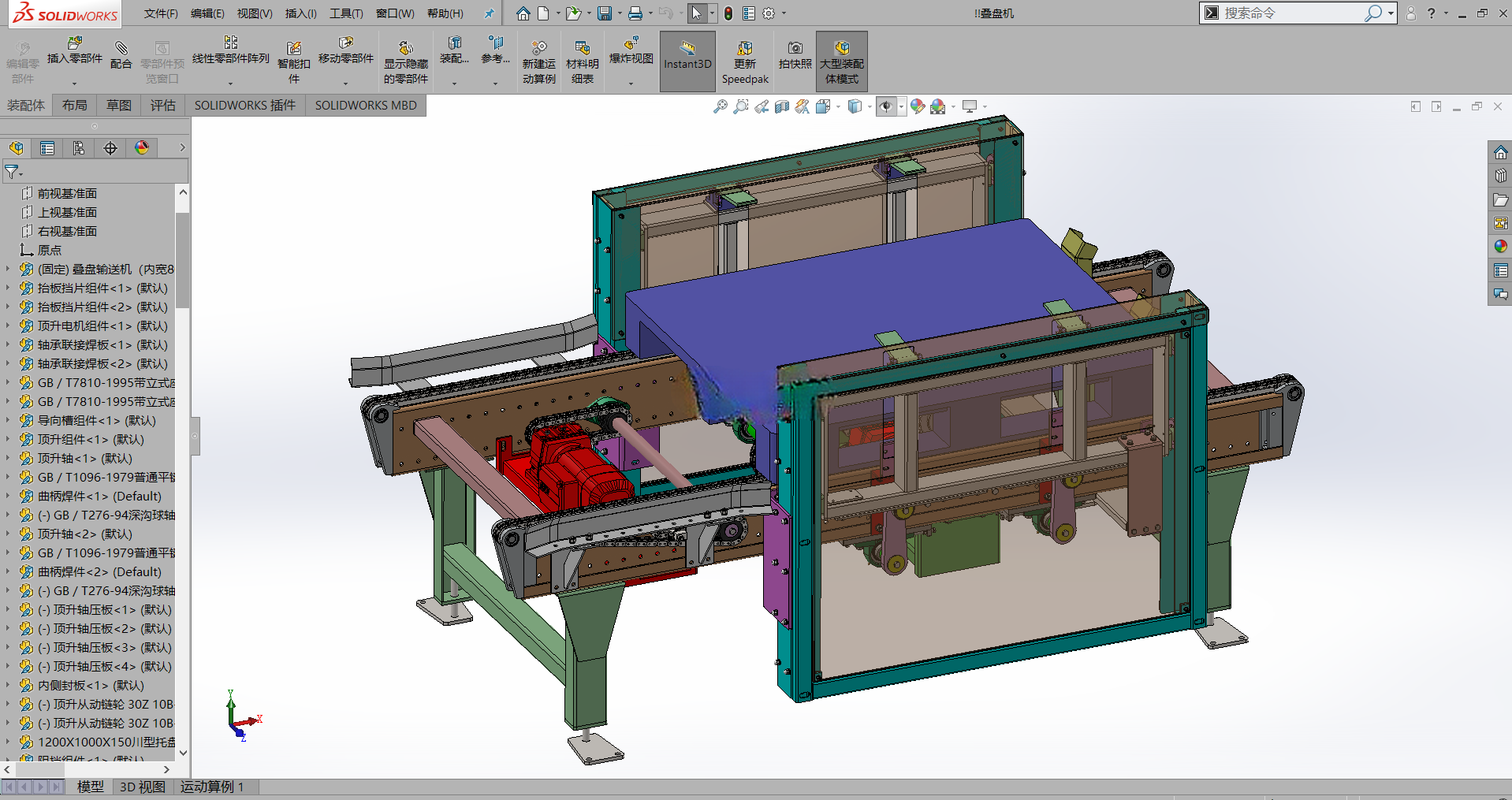

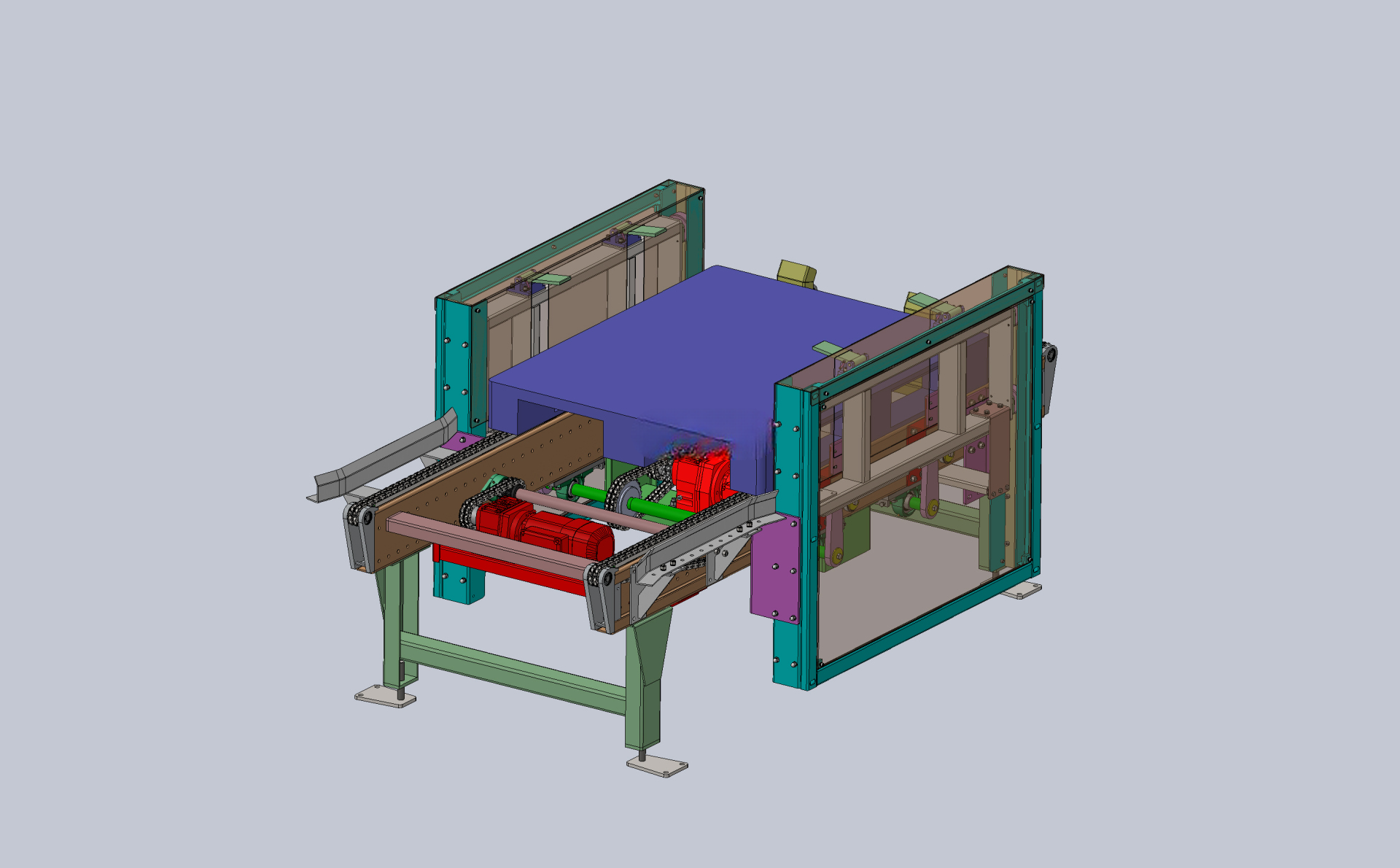

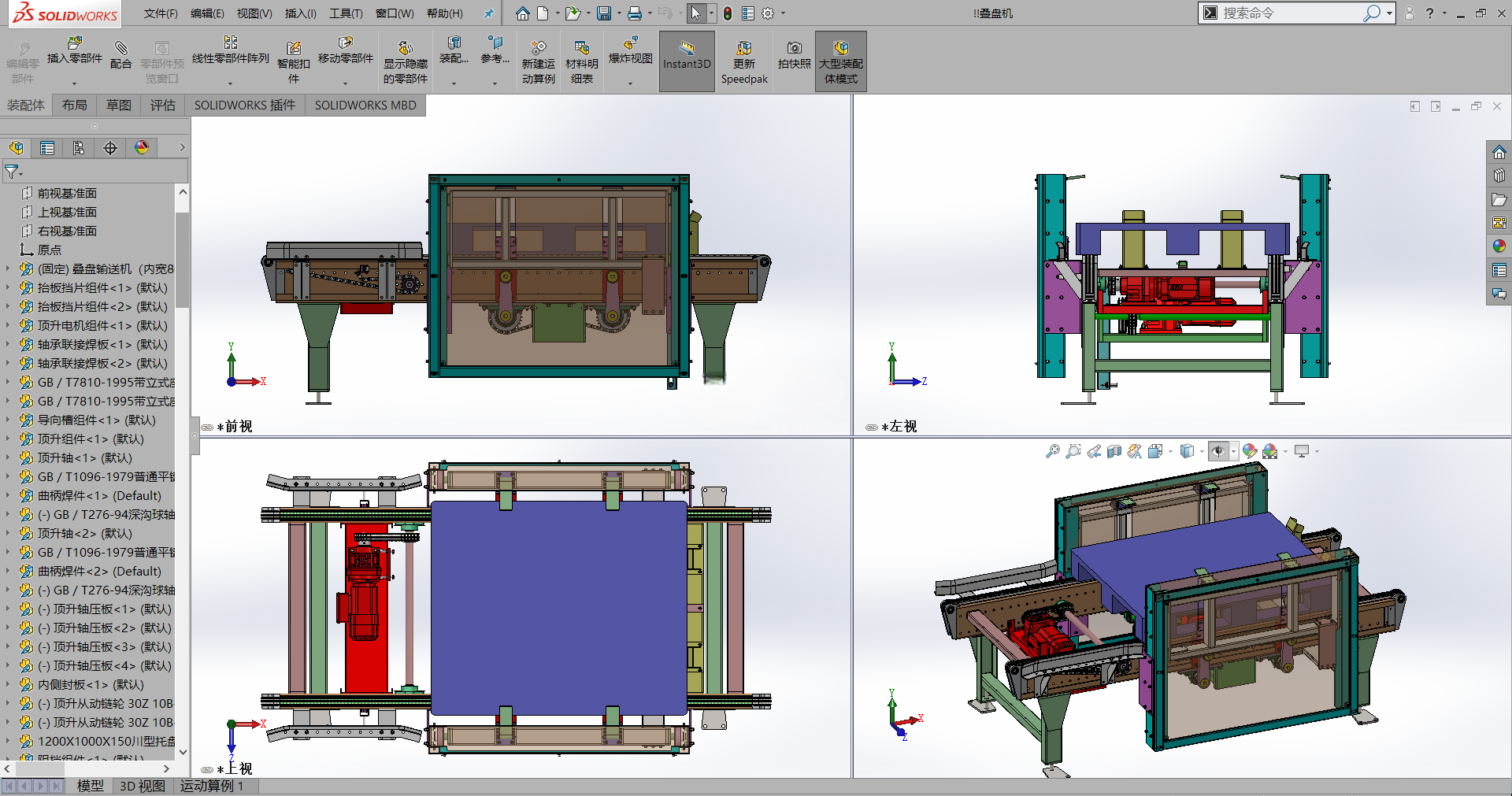

　　从结构布局来看，设备采用框架式方通焊接机架作为承载主体，机架底部配置可调脚杯与膨胀螺栓安装位，可适配车间环氧地坪、水泥地坪的安装找平需求，整体安装边界预留了输送线对接的侧方空间，左右两侧的输送模组采用双链传动结构，可兼容市面上主流尺寸的塑料栈板、木质托盘的输送承载，输送面高度可根据对接产线的标高做±50mm的调节余量，适配不同产线的接驳需求。设备的核心堆叠动作采用双侧同步提升结构，搭配导向立柱做垂直方向的运动导向，避免提升过程中出现卡滞、偏载的问题，当空托盘从上游输送线进入设备内部工位后，光电检测开关触发定位机构动作，将托盘精准固定在堆叠工位，随后提升机构托住托盘底部抬升，待下一个空托盘进入工位后，将上层托盘平稳下放叠放在下层托盘上，重复该动作直至达到设定的堆叠数量，整垛托盘即可通过输送线自动输出到下游工位，等待叉车或者AGV转运。在离散制造的物流周转、成品仓储、车间工序转运环节，栈板与托盘是承载物料流转的核心载具，空托盘的堆叠收纳、拆垛分发一直是产线衔接中容易被忽略却直接影响整线节拍的节点。这款叠盘设备的设计初衷，就是解决人工堆叠空托盘劳动强度大、堆叠对齐度差、占用人工工位的痛点，适配自动化上下料、托盘码垛堆叠的实际产线需求，可直接对接辊筒输送线、AGV接驳位，实现空托盘的自动收集、堆叠、整垛输出的全流程无人化作业。

　　设计过程中充分考虑了车间实际使用的工况，传动部位全部设置了可拆卸的安全防护挡板，避免人员误触运动部件，同时在机架的检修侧预留了快开式检修门，方便日常维护时对链条、传动轮、气缸部件的点检与更换。设备的动力配置上，输送模组采用减速电机驱动，提升动作采用伺服搭配链条传动的方案，保证堆叠过程的动作平稳，不会因为冲击导致托盘移位、散落，定位机构采用带缓冲的阻挡气缸，减少托盘进入工位时的碰撞噪音与冲击。从实际投产的使用场景来看，这款设备可适配食品包装、家电装配、汽车零部件加工、电商仓储等多个行业的空托盘回收工位，既可以单独作为空托盘收集单元使用，也可以接入整厂的自动化物流系统，与拆盘机、输送线、AGV系统联动，实现托盘流转的全流程自动化。

　　设备的外形尺寸在设计时充分考虑了标准车间的通道宽度要求，整体宽度控制在1.8米以内，长度适配常规托盘的尺寸做模块化设计，可根据客户实际使用的托盘规格调整机架的内部宽度与长度，不需要重新做整体结构的重新设计，缩短定制化项目的设计与生产周期。在结构细节上，托盘接触的部位全部采用耐磨的高分子材料做衬垫，避免长期摩擦对托盘边缘造成损伤，延长栈板的使用寿命，导向部位采用自润滑铜套搭配直线导轨的组合，长期运行不需要频繁加注润滑脂，减少日常维护的工作量。气路与线路全部走机架内部的走线槽布置，外部没有裸露的管线，既避免车间杂物、灰尘对管线的损伤，也让设备整体外观更加整洁，符合现代化车间的设备外观要求。

　　设备的堆叠效率可匹配常规产线1200托/小时的输送节拍，堆叠层数可根据实际需求在5-15层之间自由设置，适配不同叉车的转运承载能力，不会出现堆叠过高导致整垛倾倒的风险。在安装调试层面，设备采用分体式组装结构，运输过程中可拆分为机架、输送段、提升模组三个部分，到现场后只需要通过定位销与螺栓拼接即可完成主体组装，不需要大型吊装设备配合，适合老旧车间的改造项目安装，不需要对现有车间地面做大规模的破坏施工。
