圆柱型智能共享书柜存取机构设计

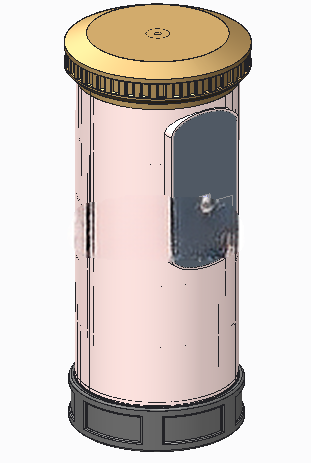

　　在城市公共阅读空间、社区便民服务点、校园公共区域这类场景里，传统开放式书架往往存在书籍管理混乱、占空间大、取放无序的问题，这款圆柱型智能共享书柜的结构设计，正是针对这类公共场景的书籍自助存取需求做的定向优化。区别于常规矩形排布的书柜结构，圆柱型的整体布局能在同等占地面积下最大化利用竖向空间，设备整体采用中心立柱搭配环形层架的结构，安装时仅需预留直径略大于柜体外径的圆形平整地面，无需额外的墙面固定支撑，对场地的适配性更强，不管是写字楼大堂的边角区域，还是社区活动中心的闲置空地，都能完成布设。

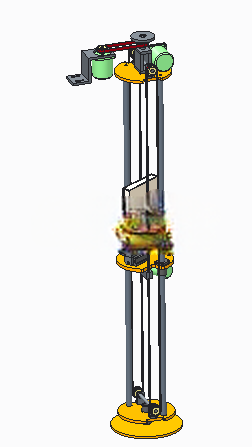

　　从功能实现逻辑来看，整套设备的核心动作分为旋转定位与升降托举两个部分，旋转机构负责将对应编号的书格转动到取书口位置，升降平台则负责将目标层的托举机构抬升到对应高度，两个动作通过独立的动力源驱动，互不干涉，能有效缩短单次取书的响应时长。层架部分做了五层独立模块化设计，每一层的格子单元都可以单独拆装维护，单个书格的尺寸按照常规32开、16开书籍的通用外形做了适配，每层可容纳19本独立放置的书籍，整柜满配状态下可存放95本图书，每个格子都做了独立的分隔挡板，避免书籍在机构转动过程中出现倾倒、错位的问题，也方便运维人员定期整理、补充书籍时快速定位对应格位。

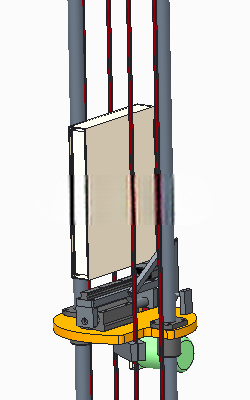

　　动力传递部分，旋转动作的动力输出端通过同步带连接中心回转支撑，相比齿轮传动的结构，同步带传动的噪音更低，传动过程中没有反向间隙，定位精度能满足书格对位的需求，同时不需要频繁做润滑维护，适合公共场景下长时间低频次的运行工况。升降平台的动力同样采用同步带传动结构，带动平台沿着中心立柱上的线性导轨做上下移动，导轨的选型按照平台满载托举书籍的重量做了载荷校核，保证升降过程中平台不会出现倾斜、卡顿的问题，托书平台的边缘做了导向倒角，在对位书格时能顺利伸入格体下方完成书籍托举，不会和层架结构发生硬碰撞。

　　设计过程中特意考虑了公共设备的运维便利性，所有的传动部件都布置在中心立柱的内部腔体，外部没有裸露的传动结构，既避免了运行过程中夹碰用户手部的安全隐患，也能减少灰尘、杂物落入传动结构造成的磨损。取书口的位置做了固定的防护挡板，只有当机构完成对位、托举动作后，书籍才会被送到取书口位置，平时层架处于封闭状态，能减少书籍落灰、被随意翻动的问题。整套结构的受力全部集中在中心立柱与底部安装底座上，底座内部预留了电控元件的安装空间，不需要额外配置独立的电控柜，进一步压缩了设备的整体占地尺寸，安装时仅需要将底部底座通过膨胀螺栓固定在平整的水泥地面上，就能满足整套设备的运行稳定性要求，不需要做额外的地基处理。

　　从结构建模的细节来看，所有的型材连接件都采用标准件选型，层板部分采用轻量化的板材设计，在保证承重能力的前提下降低整体设备的自重，方便运输与现场组装。旋转机构的限位部分做了机械硬限位与软限位的双重设计，避免机构超程转动造成的线路缠绕、结构碰撞问题，升降平台的上下两端也同样设置了限位结构，保证平台移动的行程范围刚好覆盖所有层架的高度，不会出现冲顶或者蹲底的故障。书格的内部尺寸做了统一的标准化设计，不同层的格子可以通用互换，后期如果出现单个格体损坏的情况，不需要更换整层层架，仅需要替换对应的格子单元即可，大幅降低后期的运维成本。
