大型工业干式布袋除尘装置结构设计

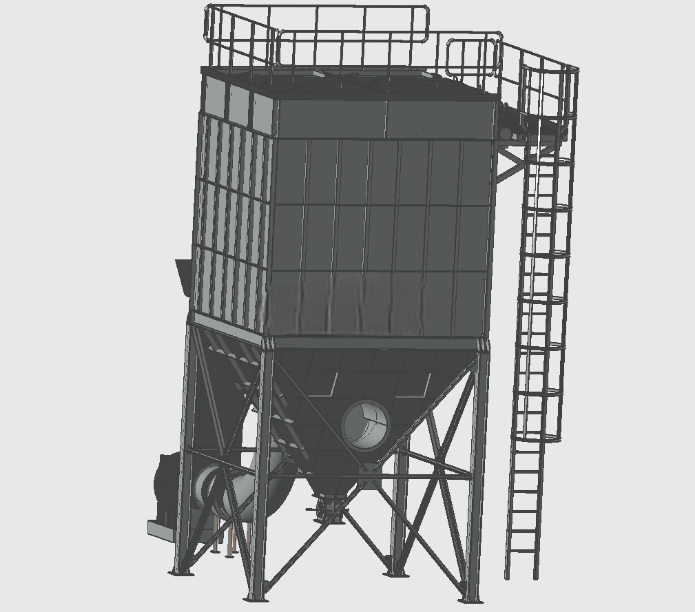

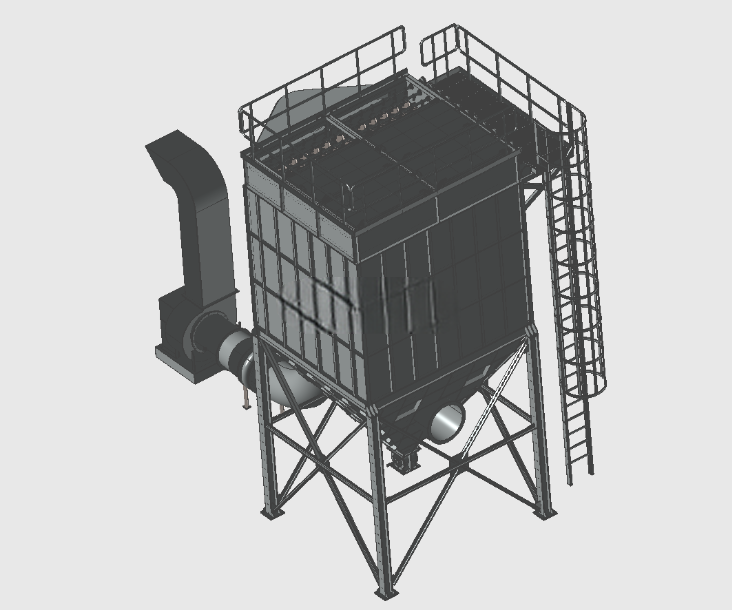

　　在木工加工、建材粉碎、燃煤锅炉配套、金属打磨车间这类产尘工况中，干式除尘是适配性极强的工艺路线，这套布袋除尘装置的结构设计，完全围绕这类场景的实际运行需求搭建，没有冗余的装饰性结构，所有部件的排布都优先服务于气流通畅、检修便捷、运行稳定三个核心目标。从整体结构来看，装置采用上箱体、中箱体、灰斗三段式的经典受力布局，上箱体顶部预留了检修平台与安全护栏，平台宽度满足单人携带工具通行、更换滤袋的操作空间，侧面直爬梯的踏步间距、护栏高度都符合工业设备安全规范，爬梯与箱体侧面的连接采用分段式焊接支架，避免长期振动导致的连接焊缝开裂。

　　中箱体是滤袋布置的核心区域，内部滤袋采用矩阵式排布，相邻滤袋的间距经过气流模拟优化，避免含尘气流进入后出现局部流速过高冲刷滤袋、或是流速过低导致粉尘提前沉降在中箱体内部的问题，进风口设置在中箱体侧下方，气流进入后先经过导流板的匀流作用，避免直接冲击同侧滤袋造成局部磨损。灰斗采用锥形收口设计，锥角角度大于粉尘的自然安息角，确保被滤袋阻留、沉降下来的粉尘能够顺利滑落到灰斗底部的卸灰口，不会在灰斗壁面出现积灰搭桥的情况，灰斗侧面设置了检修人孔与振动器安装位，当出现粉尘板结时可以通过人孔清理，也可加装振动装置辅助落料，灰斗底部的卸灰口预留了标准法兰接口，可以直接对接星型卸灰阀、螺旋输送机这类输灰设备，适配不同的粉尘收集转运需求。

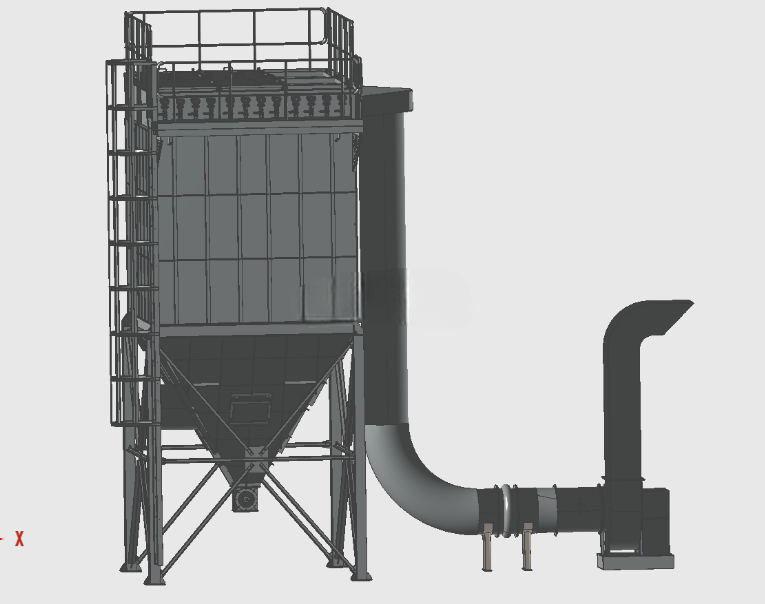

　　设备的支架采用型钢焊接的框架结构，四根主立柱的截面选型匹配设备满负荷运行时的总重量，同时考虑了室外安装时的风载、雪载受力，支架的横撑、斜撑排布避开了灰斗卸灰的操作空间，也为侧面的风机、管道连接预留了足够的安装间隙，整套设备的安装边界可以根据现场场地情况调整，支架底部预留了地脚螺栓连接孔，可直接固定在混凝土设备基础上，不需要额外做复杂的地基处理。从气路流程来看，含尘气体从侧下方进风口进入中箱体后，颗粒较大、比重较高的粉尘在重力作用下直接沉降落入灰斗，裹挟细小粉尘的气流向上穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体进入上箱体的净气腔，从出风口汇集后通过引风机排出，这套结构的设计充分考虑了滤袋清灰的操作空间，上箱体的盖板采用快开式结构，不需要拆除大量连接螺栓就可以打开盖板更换滤袋，日常巡检时也可以快速观察内部滤袋的积灰情况。

　　在实际选型应用中，这类布袋除尘装置对干燥、非纤维性的粉尘捕集效率很高，相比湿式除尘不会产生污水处理的二次问题，相比电除尘对粉尘比电阻的适应范围更广，不管是车间整体通风除尘，还是产尘设备的点对点局部收尘，都可以通过调整进风口位置、滤袋数量来匹配对应的处理风量，设备侧面预留的压差检测口可以直接安装压差表，实时监测滤袋的积灰情况，判断是否需要进行清灰操作，避免滤袋阻力过高导致引风机能耗上升、吸尘效果下降。整套结构的受力设计经过校核，满负荷运行时的形变量控制在允许范围内，不会因为长期运行出现箱体变形、焊缝开裂的问题，爬梯、检修平台的载荷满足检修人员携带工具作业的要求，所有外露的钢结构部分都预留了防腐涂装的工艺余量，不管是室内安装还是室外露天布置，都能保证足够的使用寿命。
