多工位脚耳链直线下料输送模组结构

　　在3C电子小零件冲压、五金小件成型、汽配小部件加工这类连续生产场景里，下料环节的工件转运一直是影响产线节拍的关键节点，传统皮带输送在小尺寸带定位要求的工件转运中，容易出现跑偏、定位偏移、启停响应滞后的问题，无法匹配高速冲床、多工位组装工位的节拍要求，这款脚耳链驱动的直线下料输送模组，就是针对这类小工件高速直线转运需求设计的专用输送结构。

　　从实际产线适配角度看，这款输送模组的核心传动采用脚耳链结构，和普通滚子链输送不同，脚耳链的链节上自带安装凸耳，可直接适配不同规格的工件载具、定位治具的安装，不需要额外在链带上加装连接附件，减少了装配累计误差，链传动本身的传动比固定，不存在皮带传动的打滑丢转问题，在连续高速启停的工况下，输送位置重复精度可以控制在±0.1mm范围内，完全满足下料后工件直接流转到检测工位、组装工位的定位要求，不需要二次定位机构，能有效压缩产线的工位布局空间。

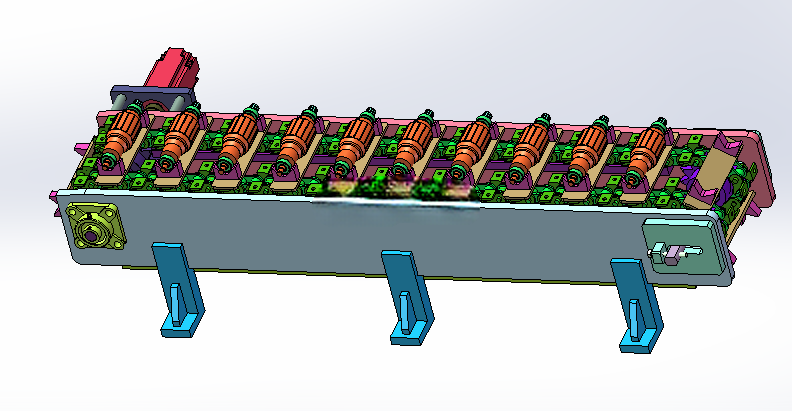

　　设计过程中，整体机架采用分段式支撑结构，三个等距分布的立式支撑脚直接承接主梁的载荷，主梁采用矩形截面的型材焊接结构，内部预留了链条回程的导向通道，链条的上下行程都有内嵌的耐磨导轨做限位，避免链条高速运行时出现上下跳动、侧向偏移的问题，主梁两端分别设置主动轴安装座和从动张紧座，主动端直接和驱动电机的输出端连接，省去了额外的联轴器传动环节，减少了传动间隙，从动端的张紧结构采用螺纹顶紧式调节，调节行程预留了单节节距的2倍长度，可补偿链条长期运行后的磨损伸长量，不需要频繁拆换链条。

　　从安装边界来看，这款输送模组的整体长度适配常规10工位以内的下料排布需求，主梁的宽度控制在窄幅区间，可直接嵌入到冲床下料口和后续工位的间隙中，不需要对现有产线做大规模的布局调整，支撑脚的底部预留了地脚安装孔，可直接固定在型材机架或者地面预埋板上，支撑脚的高度可通过底部的调节螺栓做±20mm的微调，适配不同高度的设备出料口高度差。顶部的10个等距分布的工位座，每个工位座都预留了标准的治具安装孔位，可根据输送工件的形状快速更换定位治具，不管是小尺寸的冲压五金件、注塑小件，还是电子组装类的小部件，都可以通过更换治具实现快速适配，不需要改动主体输送结构。

　　运行特性上，这款输送模组采用间歇式输送的运行逻辑，可匹配前端加工设备的生产节拍，每完成一个工件的下料，链条前进一个工位的节距，到位后通过端部的检测组件触发位置信号，给后续工位发送工件到位的触发信号，整个运行过程的加速度曲线经过优化，启动和停止阶段的加速度平缓，不会因为惯性导致工位上的工件出现移位、掉落的问题，链条的运行速度可根据产线节拍在0.1m/s到0.5m/s区间调整，最快可适配每分钟60件的下料节拍，满足大部分中小零件的高速生产需求。

　　结构细节上，链条和导轨的接触位置采用自润滑耐磨材质，长期运行不需要频繁加注润滑油，减少了维护工作量，同时避免油污污染输送的工件，适配电子类、外观要求高的五金件的输送需求，主梁的侧面预留了传感器安装槽，可根据工艺需求在任意工位加装到位检测、工件有无检测的传感器，不需要额外在机架上焊接安装支架，电气布线可顺着主梁内部的预留走线槽布置，整体外观整洁，不会出现管线外露干扰设备运行的问题。端部的驱动端设置了透明的防护盖板，可直观观察驱动链轮的运行状态，同时避免杂物卷入传动结构，防护盖板采用快拆式固定，日常维护时不需要拆卸大量螺栓就可以打开检查内部传动状态。

　　在实际产线适配中，这款输送模组既可以单独作为下料输送单元使用，也可以多段拼接组成更长的输送线，相邻两段模组的对接位置可通过配套的连接块实现精准对位，链条的节距统一，拼接后不会出现工位错位的问题，可适配更长流程的工件输送需求，相比传统的皮带输送机、平顶链输送机，这款脚耳链输送模组的结构更紧凑，定位精度更高，维护成本更低，尤其适合多工位连续生产场景下的小工件直线转运，能有效提升下料环节的转运稳定性，减少因为输送定位偏差导致的工件卡滞、磕碰问题。
