汽车底盘副车架挂壁焊接专用设备

　　在乘用车底盘零部件焊装产线中，副车架作为承载动力总成、连接悬架与车身的核心结构件，其焊缝成型质量直接决定整车底盘的NVH表现与结构耐久性能，这类异形冲压拼焊件的焊接工序，长期存在工件定位偏差大、焊枪走位干涉多、人工焊接一致性差的痛点，这款挂壁式焊接专机正是针对副车架类零件的批量焊接需求开发的专用工艺装备。从设备实际落地的应用场景来看，它主要适配钢制、铝合金、不锈钢材质的副车架小总成焊接工序，既可以嵌入整线焊装工位完成工序间的自动焊接作业，也可以作为独立工位完成副车架补焊、附件焊接的工序内容，相比通用焊接机器人工作站，它的占地边界更紧凑，针对副车架的特定焊缝做了运动轨迹优化，不需要反复调试示教就能快速适配同平台不同配置的副车架焊接需求。

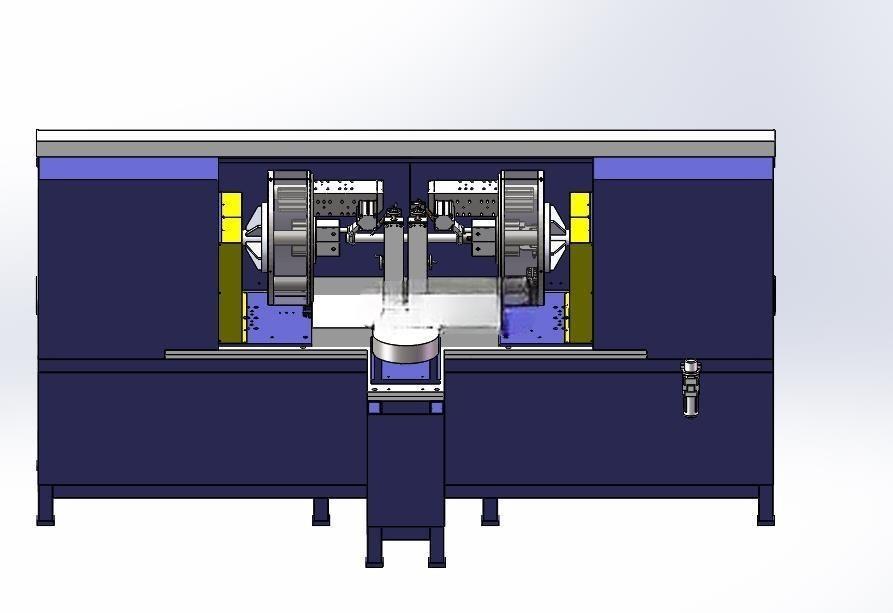

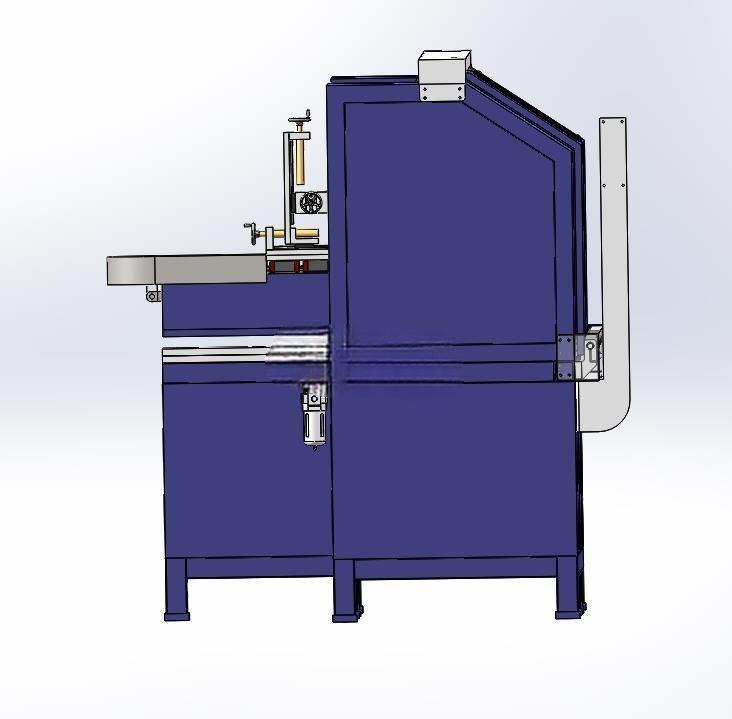

　　设备整体采用落地式柜型主体结构，左侧伸出的工件装夹工位预留了标准的工装接口，可以根据不同型号副车架的定位孔位快换定位夹具，夹具侧配备了手动微调机构，装夹时可以快速调整工件的X/Y向位置，保证焊缝位置与焊枪运动轨迹的重合度，设备上部的焊枪调节机构集成了垂直升降、水平进给的微调轴系，能适配不同厚度板材的焊接参数调整需求，焊枪走线全部从设备柜体内部排布，避免焊接飞溅损坏线缆，同时柜体侧面设置了焊枪维护舱门，日常更换导电嘴、清理焊渣时不需要拆解设备主体外壳。从设计思路层面看，这款设备没有采用多轴机器人的通用化方案，而是针对副车架上规则的长直焊缝、环形焊缝做了定向运动机构设计，设备的运动轴全部采用硬轨导向，配合伺服进给系统，焊接行走速度的波动控制在±2%以内，能有效避免焊接速度不均导致的焊穿、虚焊、焊缝余高不一致的问题，柜体后部集成了焊接电源、保护气路的安装位，所有管线都预留了快插接口，现场安装时只需要接入工厂供电、压缩空气、保护气路就能完成调试投产，不需要额外做管线排布施工。

　　设备的外形尺寸充分考虑了焊装车间的工位排布需求，主体宽度控制在1.8米以内，装夹工位伸出后整体深度不超过2.2米，设备底部预留了四个调节地脚与叉车孔位，既可以通过地脚调平保证设备水平度，也可以通过叉车快速转场调整工位布局，设备的操作侧预留了足够的工件上下料空间，操作人员站在工位正面就能完成工件装夹、参数调整、焊后取件的全流程操作，不需要绕行设备。针对焊接过程中的飞溅防护问题，设备主体的外露钣金全部做了加厚处理，焊枪作业区域的侧方设置了可开合的防护挡板，焊接时关闭挡板能阻挡焊接弧光与飞溅外溢，避免对周边工位的操作人员造成职业伤害，挡板上预留了观察窗口，采用防弧光玻璃材质，操作人员可以实时观察焊接状态，不需要频繁开启挡板。

　　设备的气路系统全部集成在柜体内部，配备了独立的油水分离器与气体调节阀，可以根据不同的焊接材质调整保护气流量，针对铝合金焊接的需求，还预留了脉冲焊接电源的安装空间，不需要额外改造柜体结构就能升级适配铝合金副车架的焊接工艺。在实际生产验证中，这款专机焊接单件副车架的作业时间比人工焊接缩短40%以上，焊缝的一次合格率能稳定保持在98%以上，同时大幅降低了焊接操作人员的劳动强度，操作人员只需要完成上下料操作，不需要长时间持焊枪作业，有效规避了焊接弧光、烟尘对操作人员的健康影响。设备的结构设计充分考虑了日常维护的便利性，所有运动轴的润滑点都设置在易操作的位置，日常保养时不需要拆解设备主体就能完成注油润滑，电气元件全部采用标准导轨安装，故障时可以快速更换备件，减少产线停线时间。针对副车架焊接后的工件尺寸偏差问题，设备的装夹工位预留了焊后冷却的定位保持空间，工件焊接完成后可以在夹具上保持定位状态自然冷却，避免焊接应力释放导致的工件变形，有效控制副车架焊后的形位公差，保证后续总装工序的装配精度。
