移动式螺旋上料输送机结构设计

　　这套移动式螺旋上料输送设备主要面向小颗粒、粉状物料的车间转序与定量给料场景，常见于化工粉料分装、农药制剂配料、饲料生产线投料、食品添加剂输送、食盐味精包装、白糖面粉仓储转运以及种子、大米等散料处理工位。设备采用倾斜布置的管式螺旋输送结构，下部承接带锥斗的储料仓，上部通过侧向出料口将物料送入包装机、混合机、反应釜或缓存料仓，能够在较短水平占地内完成低位取料与高位排料。

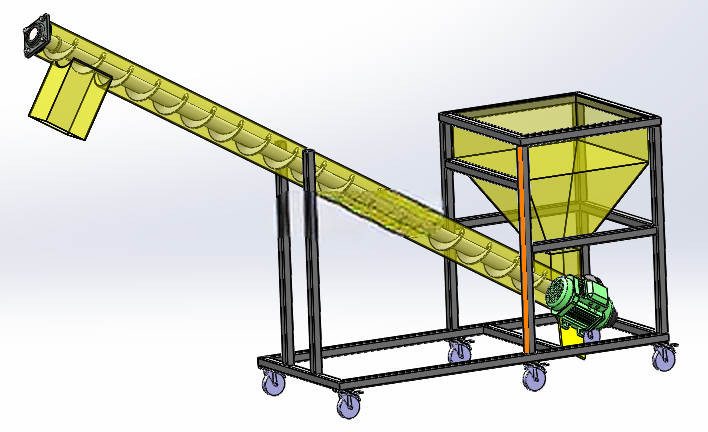

　　从现场布置看，整机由移动底架、锥形料斗、倾斜输送管、螺旋轴、驱动单元、出料溜槽和防护栏架组成。底架采用方管焊接框架，四角配置脚轮，其中至少两只为带刹万向轮，便于在多工位之间推移，也能在运行时锁定位置。料斗部分为上口矩形、下部收缩的锥斗结构，外侧由框架围护并与底架连成整体；锥斗底部正对螺旋管进料段，可依靠物料自重连续填充螺旋槽，减少架桥和空转风险。对于流动性一般的粉料，锥斗角度和落料口尺寸需要结合物料休止角校核，避免在斗壁形成残留。

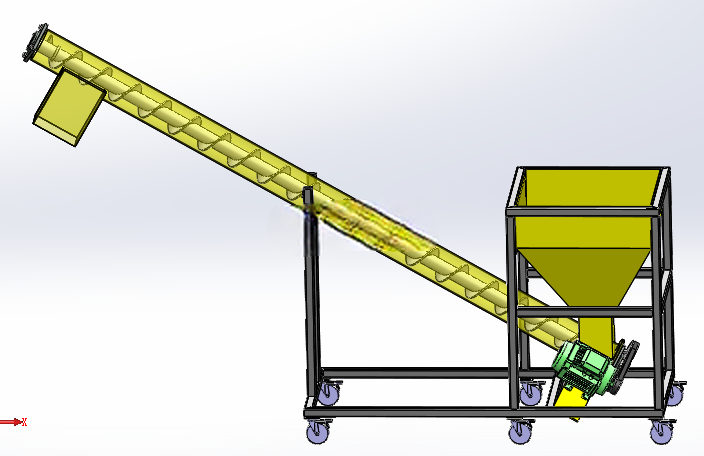

　　输送核心为圆管内的刚性传动轴加连续螺旋叶片。物料进入管体后，被旋转叶片沿轴向推移，由于管壳约束，散料不易飞扬，也能降低外界污染。与带式输送相比，螺旋结构更适合粉体、颗粒料的密闭提升，布置角度灵活，端部占用空间小；与斗式提升相比，它没有多料斗往复机构，中间支撑少，清理和维护点集中在端部轴承、驱动和检修口。管体上端设置侧向方形出料溜槽，物料在螺旋推送至末端后经溜槽排出，溜槽方向可根据下游设备接口调整建模或焊接定位。

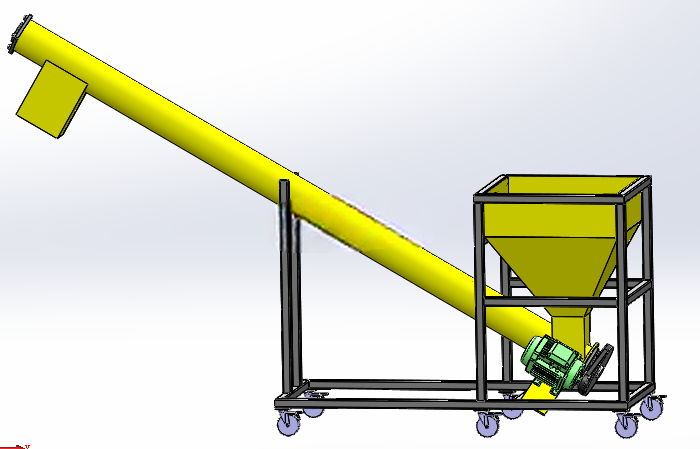

　　驱动端布置在下部靠近料斗一侧，电机经链传动或联轴器带动螺旋轴旋转，这种布置使维护人员在地面即可检查电机、张紧件和安全护罩。传动区设置护罩，避免衣物、工具卷入；电机功率按2.2kW级别配置时，可满足常规中小产能上料需求，但实际选型仍需依据输送长度、倾角、物料堆积密度、充满系数和叶片转速复核。螺旋轴两端轴承承担径向力和少量轴向力，端部密封应考虑粉料外泄与粉尘进入轴承的问题，食品或腐蚀性物料场景还需更换相应材质和密封形式。

　　结构设计时，倾斜管体不能只按直管重量建模，还需计入满料状态下螺旋叶片、传动轴、物料重力以及启停扭矩对支架的影响。中部支撑架采用门式框架，将长管跨中载荷传递到底架，防止管体下垂导致叶片擦壳。支撑架与管体之间建议设置包箍或焊接支座，既保证定位，又便于装配时调节角度。底架长度、轮距和支撑腿位置要共同决定抗倾覆稳定性：料斗满载时重心偏后，高位出料端外伸时又会产生前倾力矩，因此脚轮布置应超出主要投影边界，并在固定作业位置配合可调支脚或刹车轮。

　　安装边界方面，设备需要预留料斗上方的投料或上料空间，人工倒袋时斗口高度不宜过高，若对接真空上料或批量供料，则斗口可设置盖板和除尘接口。倾斜管上端出料口需与下游设备保持足够垂直落差，溜槽下方应留出接料、观察和清理空间。整机移动通道要考虑底架宽度、管体斜向长度和转弯半径，脚轮选型需满足满载重量并具备耐粉尘、耐冲洗特性。检修侧应保留电机护罩拆卸距离、链条张紧操作空间以及底部残料清理位置。

　　三维建模过程中，可将设备拆分为机架焊接件、料斗焊接件、螺旋管组件、螺旋轴焊接件、驱动组件、脚轮和护罩等模块。螺旋叶片可用等螺距连续叶片表达，轴端与法兰、轴承座、链轮分别建立装配关系；料斗薄板与方管框架需区分壁厚，避免把护板和承重架混成同一实体。对于工程出图，应重点标注输送管直径、轴线倾角、进出料口中心高、底架外形尺寸、脚轮安装尺寸、电机安装板位置和检修口位置。这样形成的模型不仅用于外观展示，也可直接服务于方案报价、车间布局、结构件下料和后续非标改型。
