全自动高强螺栓性能检测设备结构设计

　　在钢结构桥梁、重型厂房、风电塔筒、高压输电铁塔等涉及大规格高强螺栓连接的工程场景中，螺栓连接副的轴力、扭矩、扭矩系数直接决定了连接节点的可靠性，传统人工抽检依赖手动扭矩扳手配合人工记录，不仅效率低下，还容易因人为操作误差导致数据偏差，无法满足批量构件出厂前的全批次检测需求，这款全自动螺栓检测设备正是针对这类场景开发的专用检测装备。

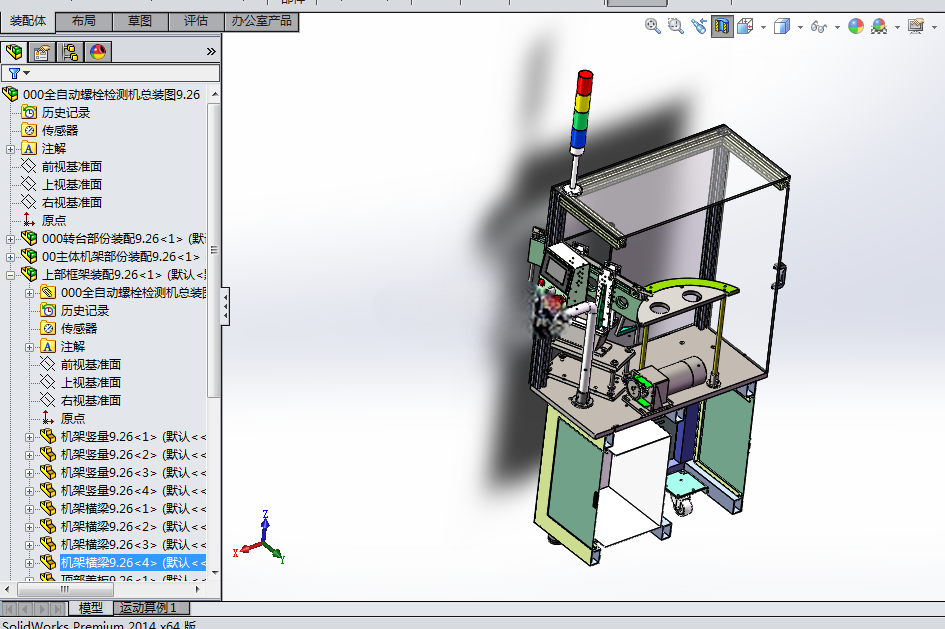

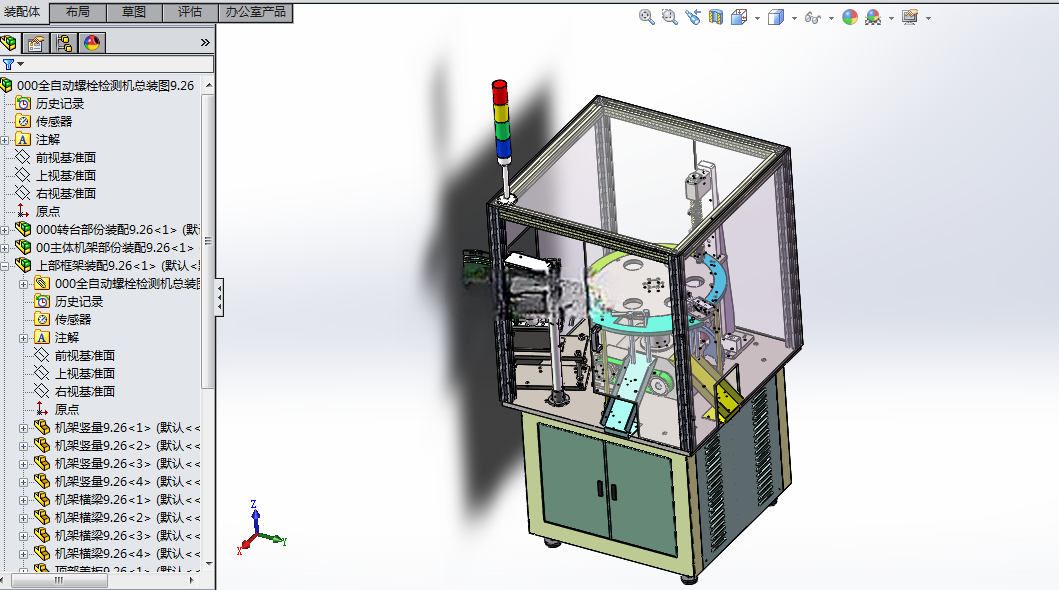

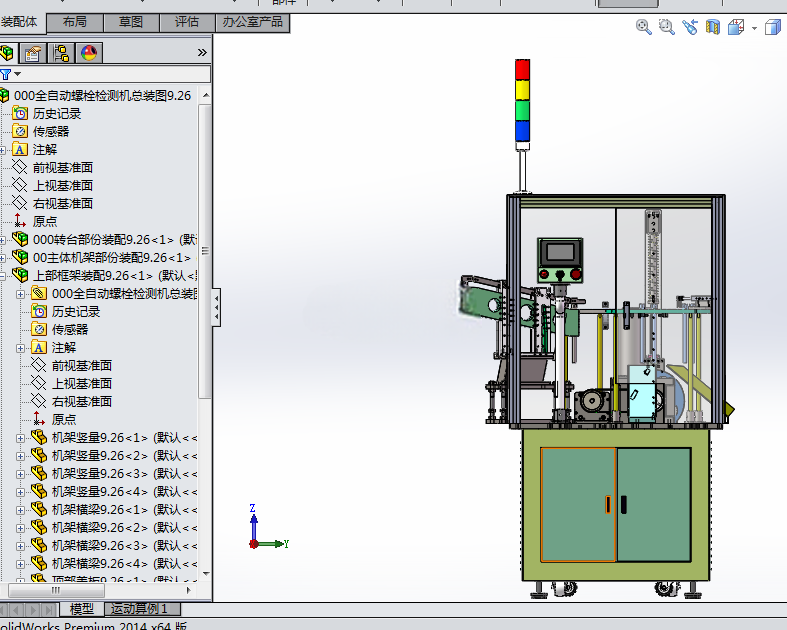

　　从结构布局来看，设备采用下部柜体加上部检测工位的框架式结构，底部柜体集成了动力加载单元、电气控制模块与数据处理硬件，底部配置万向带刹脚轮，方便在检测车间内灵活移位，就位后可通过脚轮刹车锁定位置，避免加载过程中设备移位影响检测精度；上部框架采用铝型材搭建防护与安装基体，正面设置可开合的安全防护门，防止检测过程中螺栓断裂飞出造成安全隐患，顶部安装三色状态警示灯，可直观显示设备待机、加载、故障三种运行状态，操作面板集成触控显示屏与实体操作按钮，操作人员无需打开电气柜即可完成参数设置、检测启动与数据调取操作。

　　设备的核心检测逻辑围绕螺栓连接副的加载-检测-数据计算全流程自动化设计，可覆盖M12-M30规格大六角头高强螺栓连接副、M16-M30规格扭剪型高强螺栓连接副的检测需求，加载机构采用伺服电机配合精密减速机构提供稳定的轴向加载力与扭矩输出，轴力与扭矩检测单元采用高精度传感器实时采集数据，当加载轴力达到对应螺栓规格的标准规定值时，控制系统会自动触发蜂鸣提示，同步记录当前的轴力与扭矩数值，随后自动停止加载动作，停留1秒后自动反转松开试样，无需人工干预即可完成单试样的加载与数据采集。

　　在数据处理层面，设备内置的运算模块可根据采集到的轴力与扭矩数值自动计算单根螺栓的扭矩系数，完成一组试样检测后，可自动计算该组N个试样的平均轴力、平均扭矩、平均扭矩系数、标准偏差以及变异系数，所有检测数据可循环存储最多32组，支持随时调取历史检测数据并连接打印设备输出检测报告，省去了人工记录、计算、整理报告的繁琐流程，也避免了人工计算带来的数值错误。

　　从设计思路上，这款设备优先考虑了检测流程的合规性与操作的便捷性，加载路径采用同轴度优化设计，避免偏载导致的轴力、扭矩检测数据失真；传感器安装位置紧邻试样装夹工位，减少力传递路径上的损耗带来的检测误差；试样装夹工位采用快换式夹具设计，更换不同规格螺栓时只需更换对应夹具套，无需调整整体加载轴线，大幅缩短了不同规格螺栓切换的准备时间；设备的电气走线全部集成在框架型材的线槽内，外部无裸露线缆，既避免车间内的油污、粉尘侵蚀线缆，也防止操作过程中线缆剐蹭带来的安全隐患。

　　安装边界方面，设备整体占地尺寸适配常规检测工位的布局需求，后部预留散热与检修空间，无需额外做地基固定，放置在平整的硬化车间地面即可投入使用，电源接入常规工业三相电即可满足加载动力需求，数据接口支持外接打印机与车间数据管理系统，可对接工厂的质检数据台账，实现检测数据的统一管理。实际应用中，这类设备多布置在钢结构件生产厂的质检车间、紧固件生产企业的出厂检测工位、工程现场的中心实验室，相比传统人工检测方式，单组螺栓检测的耗时可缩短60%以上，数据重复性偏差可控制在标准允许范围内，完全满足相关国标对高强螺栓连接副检测的精度要求，也降低了质检人员的劳动强度，避免大扭矩加载过程中人工操作的安全风险。
