汽车挂斗支架专用焊接设备结构设计

　　在商用车挂斗零部件的生产环节里，挂斗支架作为承担挂斗与车体连接载荷的核心受力构件，其焊接质量直接决定了挂斗运行过程中的连接可靠性与抗疲劳性能，传统人工焊接作业在面对这类厚板结构件时，很容易出现焊道偏移、焊接变形量超差、焊缝熔深不一致的问题，尤其是支架类构件存在多组空间角度的焊道，人工施焊时需要反复翻转工件、调整焊枪姿态，不仅生产效率难以匹配批量生产的节拍要求，长期作业下焊工的操作稳定性波动也会直接影响成品的合格率，这类专用焊接设备的设计初衷，就是针对挂斗支架的特定焊缝分布，实现标准化、一致性的焊接作业，减少人为因素对焊接质量的干扰。

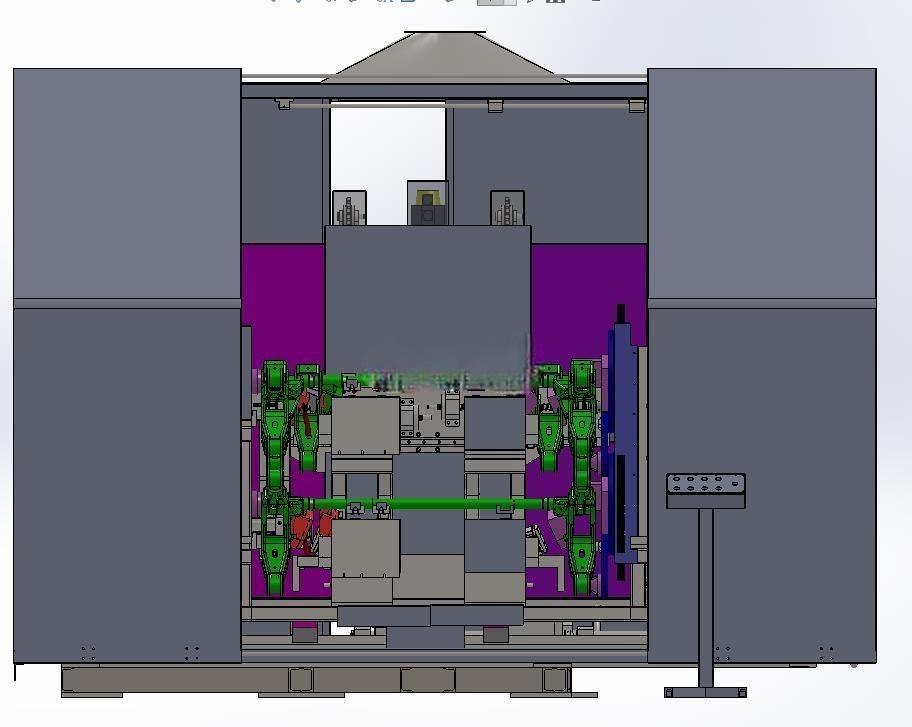

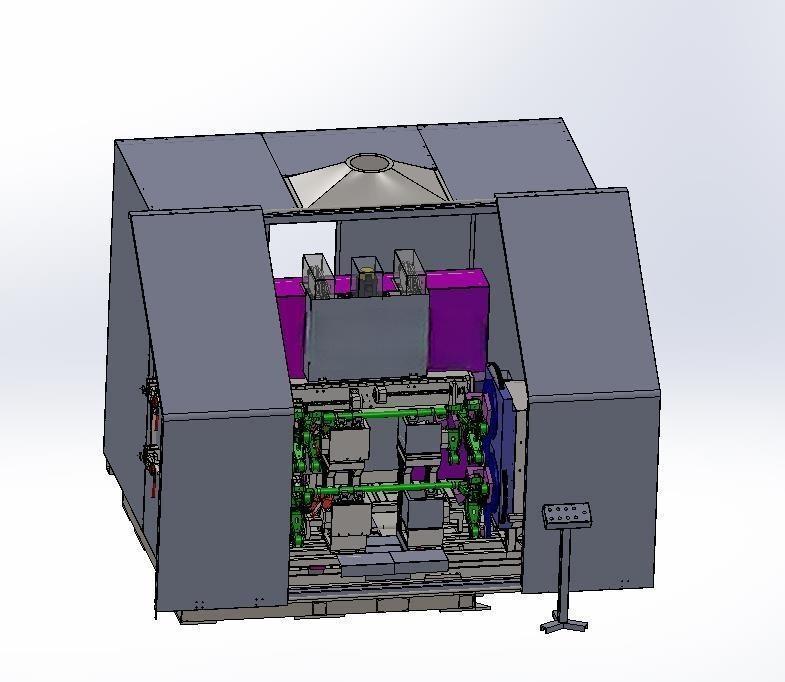

　　从设备的整体布局来看，整机采用封闭式防护舱结构设计，舱体主体采用斜顶加直壁的组合外形，斜顶段的倾斜角度经过实际测算，刚好匹配焊枪在支架上部斜向焊缝作业时的运动避让需求，同时斜顶上方设置的集烟罩接口，可以直接对接车间的焊烟除尘管路，将焊接过程中产生的烟尘直接从作业区上方抽走，避免烟尘在舱内弥散影响焊枪的视觉定位精度，也能改善车间的作业环境。舱体底部设置的整体式焊接底座，采用加厚型钢焊接后经过去应力退火处理，底座上预留了工件工装夹具的安装T型槽，不管是针对不同规格的挂斗支架，还是后续适配同类型的其他支架类工件，都可以通过调整夹具的安装位置来快速适配，不需要对底座进行二次加工。

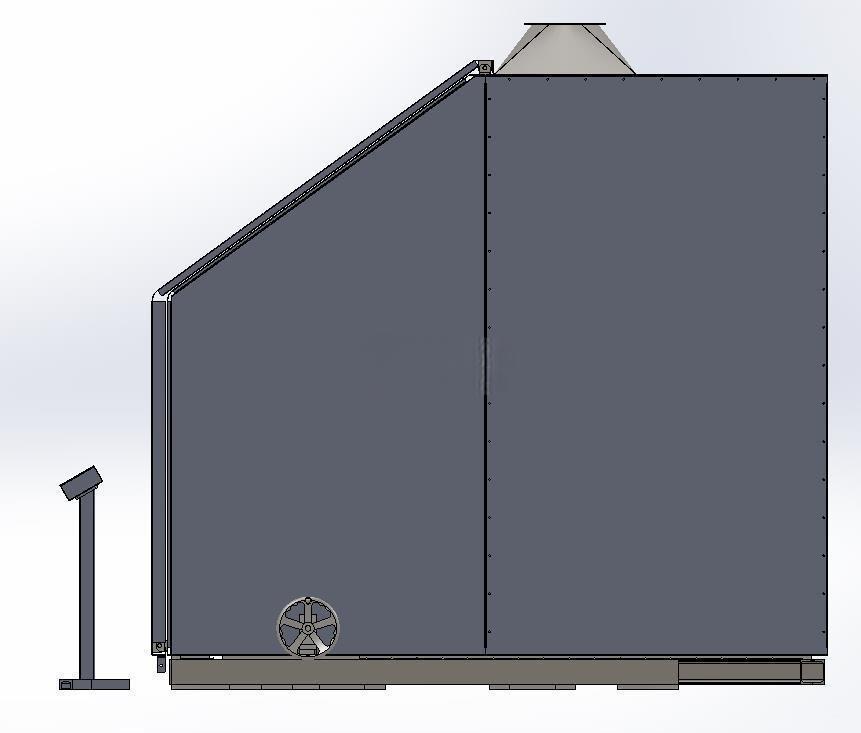

　　设备侧面设置的手动调节手轮，连接着舱内的工装夹具平移机构，在工件装夹阶段，操作人员可以转动手轮将夹具移动到舱门位置，方便吊装上下料，待工件装夹定位完成后，再将夹具移动到焊接作业位，这种设计既避免了操作人员进入舱内作业的安全隐患，也不需要额外配置电动平移机构带来的成本增加，对于中小批量的零部件生产场景来说，手动调节的可靠性更高，后期维护也更简单。舱体外侧独立设置的操作站，采用立式悬臂结构，操作面板的高度刚好匹配站立操作人员的视线高度，操作人员站在舱外就可以完成焊接参数调整、作业启动、紧急停止等所有操作，操作站与舱体之间预留了足够的安全距离，即使焊接过程中出现焊渣飞溅的情况，也不会影响到操作人员的安全。

　　在功能设计层面，这款专机针对挂斗支架的焊缝特点做了专门的适配，挂斗支架的焊缝主要分布在支架连接板与主支撑梁的结合位置，既有平面直线焊缝，也有小角度的斜向焊缝，还有部分短段的环形角焊缝，设备的焊枪移动机构采用多轴联动的模组设计，焊枪的姿态可以根据焊缝的空间角度自动调整，确保焊枪始终与焊缝保持最优的工作角度，保证焊缝的熔深和成型质量。舱内的夹具采用气动夹紧方式，针对支架的多个定位基准点设置了对应的定位块和夹紧缸，工件吊装到位后，只需要按下夹紧按钮，所有夹紧点就会同步动作，将工件牢牢固定在定位工装上，避免焊接过程中工件出现位移，同时夹具上的定位块都采用可更换设计，当工件的规格出现小幅调整时，只需要更换对应的定位块就可以完成适配，不需要重新制作整套夹具。

　　考虑到焊接过程中的高温和焊渣飞溅问题，舱体内壁都铺设了防火隔热板，焊枪的线缆和管路都采用耐高温的防护套包裹，避免长期被焊渣飞溅烫损。舱门采用滑动式设计，门上设置了深色的防护观察窗，操作人员在舱外就可以直接观察到内部的焊接作业状态，观察窗的遮光等级匹配常用的气体保护焊作业需求，不会对操作人员的眼睛造成伤害。设备的整体安装边界经过优化，整机的占地面积控制在较小的范围内，不需要对车间地面做特殊的加固处理，只需要保证地面平整，就可以直接就位安装，设备的电源和气源接口都设置在舱体的后侧，对接车间的配套管线非常方便，不需要额外做复杂的管线排布。

　　在实际生产应用中，这款专机相比传统人工焊接，单工件的焊接作业时间可以缩短近一半，而且焊接完成后的工件变形量远小于人工焊接的成品，焊缝的探伤合格率可以稳定保持在较高水平，不需要后续大量的补焊和校形工序，直接降低了后续工序的人工成本。对于生产企业来说，这类针对特定工件开发的专用焊接设备，不需要复杂的编程操作，普通操作人员经过简单培训就可以上手操作，不需要配备专业的焊接机器人编程人员，使用门槛更低，也更适合中小规模的汽车零部件加工企业的实际生产需求。设备的结构设计充分考虑了后期的维护便利性，所有的传动部件都设置了方便拆卸的检修口，焊枪的更换、送丝机构的调整都可以在短时间内完成，不会因为设备维护占用过多的生产时间。
