绳索自动焊接工作站产线结构

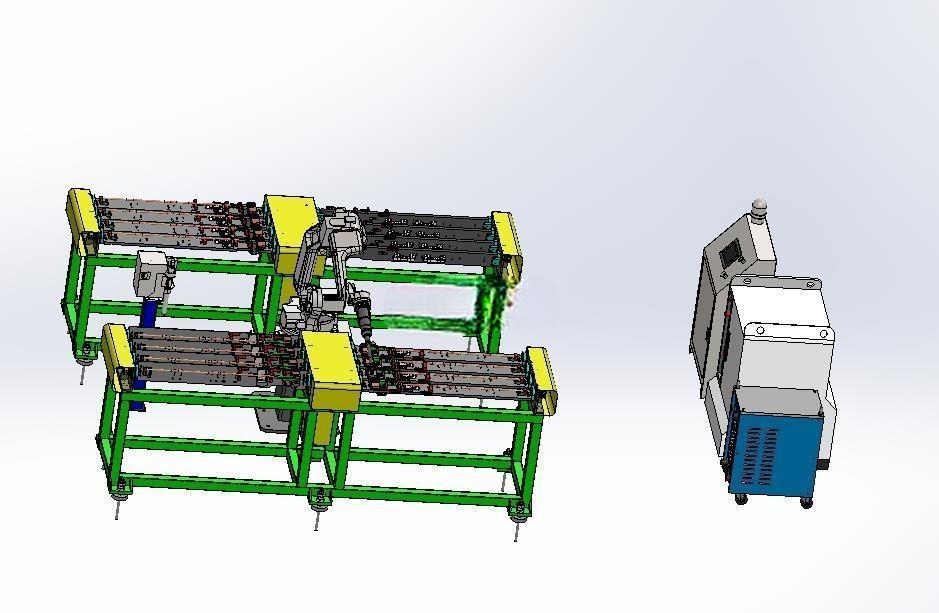

　　这套绳索焊接工作站面向金属绳类、细杆类、索具连接件的批量焊接工序，产线布局围绕工件上料、定位、机器人焊接、焊后输出几个核心动作展开，适合在索具制造、五金连接件加工、小型金属构件车间中承担连续焊接任务。现场布置时，设备主体采用长条形机架承载输送与工装机构，机架下方预留支腿调平空间，侧面布置焊接电源、冷却或除尘配套单元，机器人安装在机架中部上方的高位支座上，使焊枪作业范围能够覆盖两条并行流水线上的焊接点位。

　　从结构组成看，工作站左侧和中部为机械上料取料区域，长距离输送机构沿机架横梁方向布置，可将待焊绳索或装夹好的工件依次送入焊接位。机架采用方管焊接框架，绿色框架部分承担整体支撑，横梁上安装直线导向、挡料、定位和夹紧组件。工件到达焊接工位后，侧向压紧与端部定位机构先约束工件位置，避免绳索类柔性件在焊接过程中出现偏移、翘起或扭转。机器人末端搭载焊枪，焊枪姿态可根据接头形式调整，能够完成直线焊缝、环形接点以及多角度搭接位置的焊接。

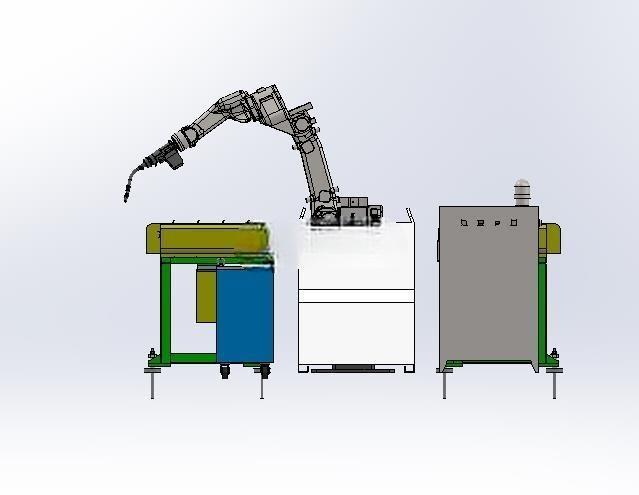

　　设备右侧独立放置焊接电源及配套箱体，箱体底部带脚轮，便于在产线调试和维护时移动。该单元与机器人、工装夹具之间通过线缆和管路连接，实际安装时需要在机架后侧预留电缆拖链、焊枪线缆、保护气管以及冷却管路的弯曲半径，避免机器人连续运动时拉扯管线。焊接区域上方和周边应根据车间安全规范设置遮光挡板、排烟口或防护围栏，模型中机架与机器人的相对位置已经体现出维护通道和操作空间的基本边界。

　　设计思路上，这类工作站不是单纯把机器人放在输送线旁，而是要解决绳索工件柔性大、定位基准弱、焊接节拍不稳定的问题。上料机构需要兼顾取料速度与夹持可靠性，输送线上的载具或托架应保证工件接头位置一致；焊接位的夹具要尽量靠近焊点，以减小焊接热影响区附近的振动。双流水线布置的优势在于一条线完成焊接时，另一条线可以同步进行上料、等待或下料，机器人通过变位和轨迹切换减少空等时间，从而提高整线节拍。

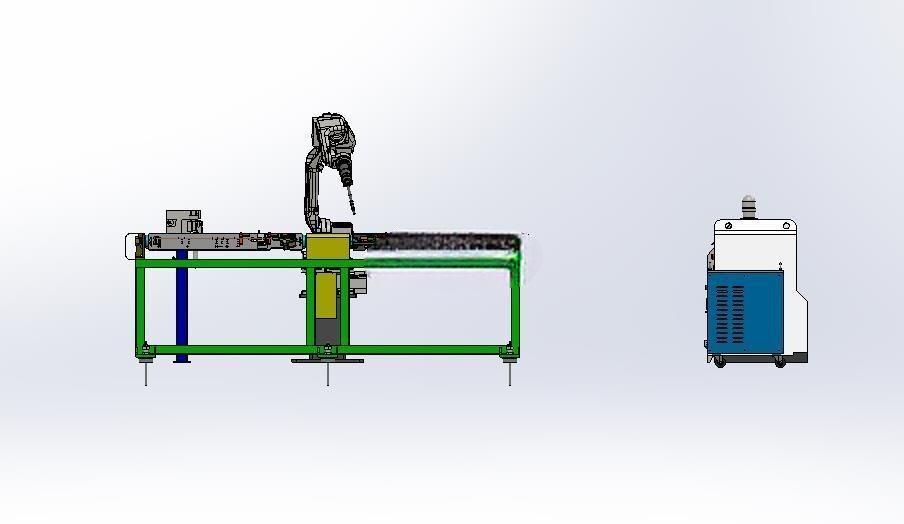

　　外形与安装边界方面，主体机架沿水平方向展开，长度明显大于宽度，适合沿车间通道或靠墙区域布置；机器人最高点位于机架上方，安装前需核对厂房净高、吊点位置以及机器人最大臂展范围。机架支腿下方应设置可调脚垫或锚固板，地面平整度会直接影响输送导向和机器人重复定位精度。焊接电源箱体与主机之间不宜紧贴布置，侧面需留出散热、开门检修和焊丝更换空间；线缆桥架建议沿机架后侧或下方走线，使操作面保持开阔。

　　在结构建模时，机架方管、输送梁、机器人底座、夹具安装板和外围设备需要分别建立子装配，便于后续校核干涉和调整工位间距。重点检查机器人在极限姿态下焊枪与夹具、输送挡块、机架立柱之间的安全间隙，同时确认工件从取料位到焊接位再到排放位的运动路径没有交叉。对于焊后成品排放机构，应考虑工件温度较高、表面可能存在焊渣的特点，接料位置不宜采用易卡滞的窄槽结构。整体方案突出自动化上下料、机器人柔性焊接和双工位流水线协同，适合作为索具焊接产线规划、夹具设计以及机器人工作站布局参考。
