全自动硬盘摆臂钢珠铆合生产设备

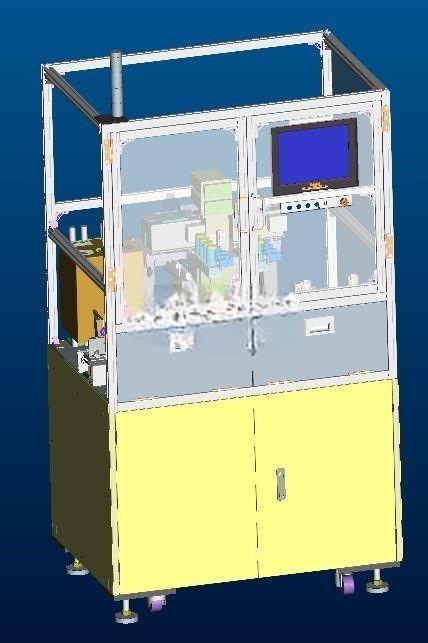

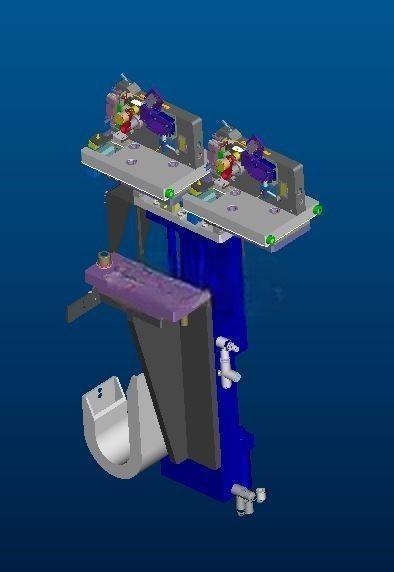

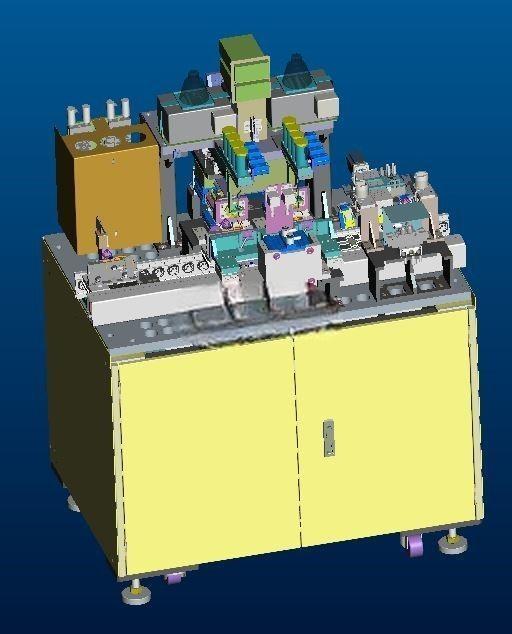

　　在消费电子精密零部件制造领域，硬盘核心组件的装配精度直接决定存储产品的读写稳定性与服役寿命，硬盘摆臂作为磁头承载的核心运动部件，其折片与钢珠的铆合工序长期存在精度一致性差、铆合力波动大、人工装夹效率低的痛点，这套全自动铆合设备正是针对该工序的量产需求开发的专用装配装备。设备整体采用立式分层布局，下部为支撑立柱与动力排布区，中部设置双工位并行的滚轮输送线体，上部搭载铆合执行模组与检测单元，整体安装 footprint 控制在1200mm×800mm范围内，可直接嵌入现有硬盘零部件装配流水线的线边工位，无需对原有车间物流通道做大规模改造，设备底部设置可调式支撑脚与水平校准基准面，安装时可快速完成水平度调整，保证输送线与铆合工位的同轴度误差控制在0.02mm以内。

　　设备核心功能围绕硬盘摆臂折片与钢珠的自动化铆合流程设计，采用滚轮式传输机构替代传统皮带或链条输送，滚轮表面做聚氨酯包胶处理，硬度控制在邵氏60度，既避免输送过程中刮伤摆臂表面的精密加工面，又能通过滚轮的定距排布实现夹具的精准步进定位，每个夹具停靠工位的重复定位精度可达±0.01mm，完全满足钢珠压装的同轴度要求。输送线将装载有待铆合摆臂折片与钢珠的专用夹具依次输送至预定位工位、钢珠压装工位、铆合力检测工位、下料工位，全程无需人工干预，双工位并行的设计可实现左右两个工位交替上料作业，将单工序循环时间压缩至8秒以内，适配硬盘零部件大批量量产的节拍要求。铆合执行单元采用伺服电缸作为压装动力源，相比传统气动压装方案，伺服电缸可实现压装行程与压装力的全闭环控制，压装力控制精度可达±1%，在钢珠铆合的全过程中，设备内置的力传感器会实时采集铆合行程各节点的压力数值，与预设的工艺参数阈值做实时比对，一旦出现压装力超差、钢珠漏装、摆臂折片错位等异常情况，设备会立即触发停机报警并在对应工位标记异常工件，避免不合格品流入下道工序，从工艺端保证铆合后摆臂组件的拉拔力、摆动力矩均符合硬盘装配的技术要求。设备的结构设计充分考虑了精密装配场景的防呆与维护需求，所有与工件接触的定位块均采用快换式结构，不同型号的硬盘摆臂生产切换时，仅需更换对应规格的定位夹具并调用预设的工艺参数程序，即可在15分钟内完成换型作业，无需对输送线与铆合模组做大规模调整。设备上部的铆合模组周围设置透明亚克力防护挡板，既可以观察铆合作业的实时状态，又能防止铆合过程中可能出现的钢珠飞溅风险，防护挡板设置安全联锁开关，一旦挡板被意外打开，设备会立即停止所有动力输出，保障现场操作人员的作业安全。

　　在安装边界设计上，设备的气路与电路接口均集中布置在设备后侧的集成面板上，气源接口采用标准φ8快插接头，供电采用三相380V工业供电接口，信号接口预留与车间MES系统对接的以太网端口，可实现生产数据的实时上传与工艺参数的远程下发，适配数字化车间的建设需求。设备的支撑立柱采用铸铁材质做时效处理，避免长期运行过程中出现结构变形，中部的输送线支架采用铝合金型材拼接，在保证结构刚性的同时降低设备整体重量，上部的铆合安装板采用45号钢调质处理后做平面磨削，平面度误差控制在0.01mm/m以内，为铆合模组提供稳定的安装基准。

　　针对铆合过程中可能出现的钢珠卡滞问题，设备在钢珠上料工位设置了缺料检测与堵料报警功能，钢珠通过振动盘整列后经直振轨道输送至分料机构，分料机构每次仅放行一颗钢珠至待压装位置，配合光电传感器确认钢珠到位后才会触发压装动作，从根源上避免多装、漏装钢珠的质量问题。整套设备的设计完全围绕硬盘摆臂铆合工序的实际工艺需求展开，没有冗余的功能结构，所有机构的运动行程均经过反复校核，避免出现运动干涉，同时在各运动副位置设置集中润滑点，日常维护时仅需按照保养周期加注润滑脂即可，大幅降低设备的后期维护成本。
