双工位多吸嘴龙门式取放模组

　　该模组面向电子制造、小件装配、检测分拣及包装前段工序中的高频取放需求，采用龙门跨距布局，将两组独立执行端布置在同一横梁工作范围内，可在两个工位之间完成拾取、搬运、定位和放置动作。相比单头往复机构，双工位结构能够缩短空行程占比，使取料与放料节拍在空间上形成衔接，适合薄片类零件、小型壳体、托盘物料以及需要真空吸附的平整工件。

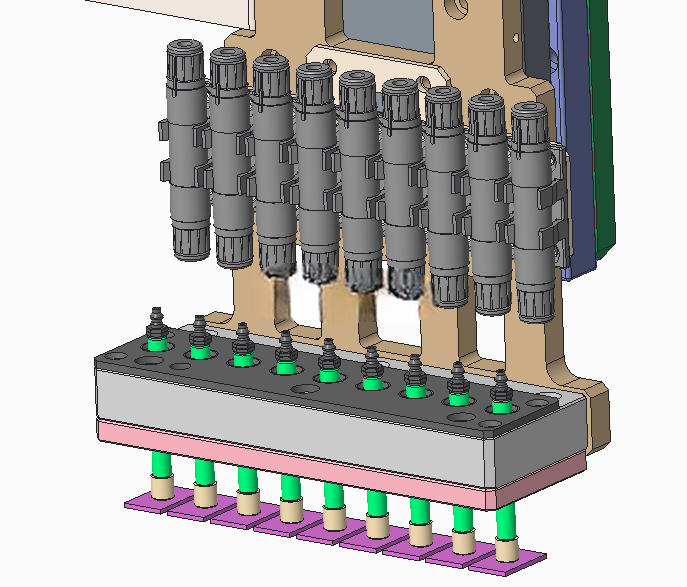

　　从实际用途看，机构重点解决的是轻载、高速、重复定位要求较高的平面移栽任务。执行端配置多吸嘴阵列，可根据工件外形选择单点吸附、多点同步吸附或分区吸附，降低薄件拾取时翘曲、偏移和漏吸的概率。吸嘴安装板下方预留了密集安装孔位，便于更换不同间距的吸嘴座，也可扩展缓冲支杆、真空检测接口或压附块。两组取放头的结构并不完全相同，一侧偏向多吸嘴密集取料，另一侧兼顾避让和放置，这种布置适用于来料区与载具区位置不一致、工件姿态需要微调的产线场景。

　　驱动方案以直线电机作为横梁方向的高速运动核心，配合线性导轨承担侧向力矩和垂向约束。直线电机传动链短，没有丝杠旋转惯量和联轴器间隙带来的滞后，在短距离频繁启停工况下更容易获得稳定的加减速曲线。龙门两侧立柱采用立式支撑，底部设置安装脚板，可直接固定在设备底板或焊接机架上。横梁承担移动部件和执行端的载荷，设计时需要关注跨距、梁体截面高度以及滑块间距之间的关系：跨距越大，越要控制梁体自重引起的挠度；滑块间距过小，则会削弱偏载力矩下的姿态稳定性。

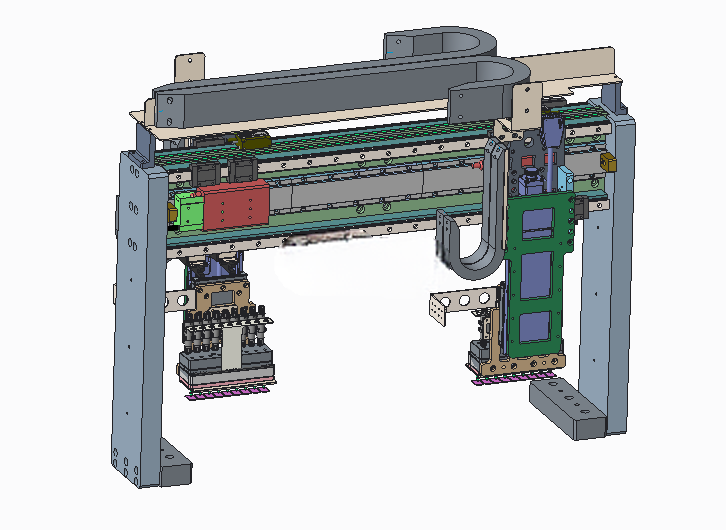

　　结构建模中可以看到，横梁上方布置有直线电机动子与定子相关安装区域，侧面集成导轨、拖链和传感检测件。线缆通过拖链随动，避免高速移动时真空管路和传感器线发生拉扯。竖直方向的执行单元采用独立升降结构，吸嘴板与升降滑台之间保留缓冲和调平空间，使吸嘴接触工件时具有一定的浮动量。对于表面高度存在公差的物料，这种浮动结构能够减少硬接触造成的吸嘴磨损，也能提高吸附密封性。

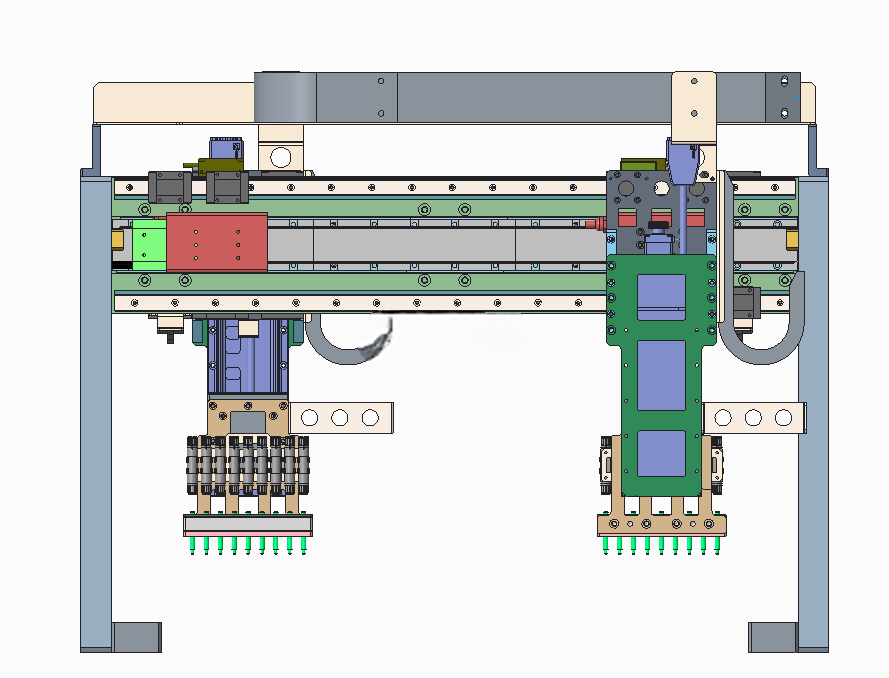

　　安装边界方面，整机外形呈现宽龙门、窄立柱、下方开放的特点。设备前方和下方需要保留工件输送、托盘进出及维护空间，立柱后侧则应留出拖链弯曲半径、真空管路接头和电气接线位置。若嵌入自动线，底板安装面需要保证平面度，两侧立柱地脚应同步找正，防止导轨安装基准扭曲。横梁方向的行程由工位中心距、取放头宽度和安全余量共同决定；垂向行程则要结合吸嘴缓冲量、工件厚度、载具高度以及夹具干涉量核算。

　　设计思路上，该机构没有采用复杂多关节机器人形式，而是用龙门正交运动保证路径可控、调试直观和维护方便。龙门式结构的优势在于运动轴关系清晰，X向负责大范围移栽，Z向负责接触取放，吸嘴板负责末端适配，工位之间的干涉检查也更容易在三维环境中完成。对于需要并入整机的工程师而言，建模时应重点校核移动头在极限位置与立柱、拖链、来料盘、放料载具之间的最小间隙，同时确认真空回路、传感器线和动力线在全行程内的弯曲半径。

　　在工艺适配方面，多吸嘴末端可服务于手机小件、塑胶薄片、纸板标签、电池辅料、面板零件等轻量物料。若工件透气性强或表面不平整，可通过减少有效吸嘴数量、增加真空发生器流量或更换海绵吸嘴来改善。若产线节拍进一步提高，可在横梁上优化两执行头的动作相位，使一个头放料时另一个头完成取料，从而把等待时间压缩到最小。整体结构强调刚性、可达性和末端可换性，适合作为自动化设备中的标准取放模块进行复用。
