刹车片边缘自动折弯成型设备

　　该套设备面向刹车片后段成型工序开发，核心解决金属薄衬片边缘弯折工序中人工对位误差大、折弯角度一致性差、单件节拍不稳定的现场痛点，在摩擦片生产线里承担钢背边缘预弯、压合定型的工位职能，可直接对接前段磨片、涂胶以及后段铆接、检测工序，适配中小尺寸盘式刹车片钢背的连续加工场景。

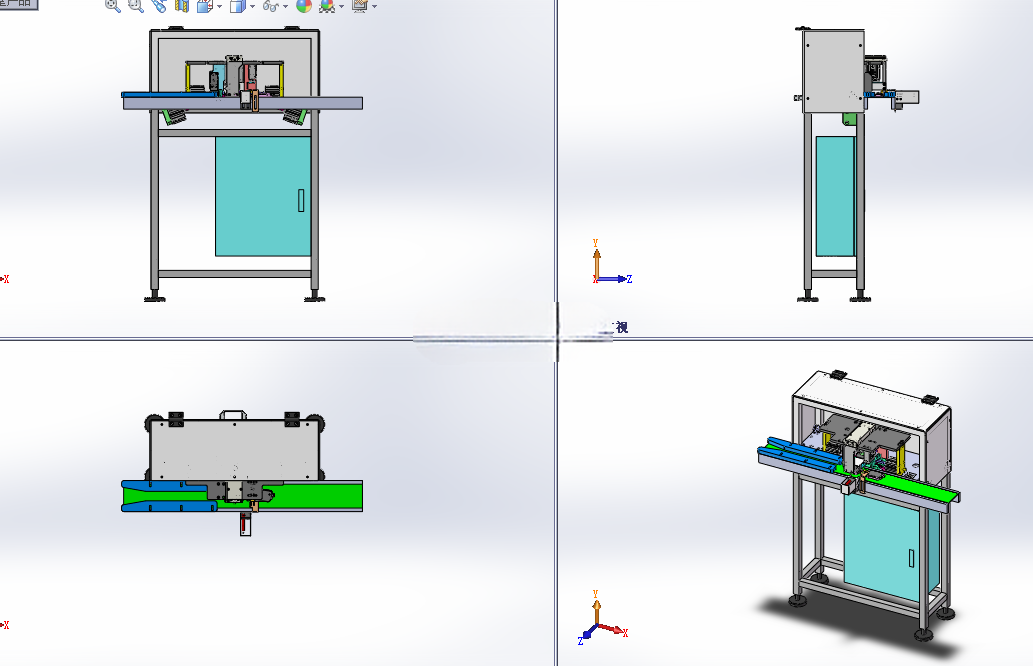

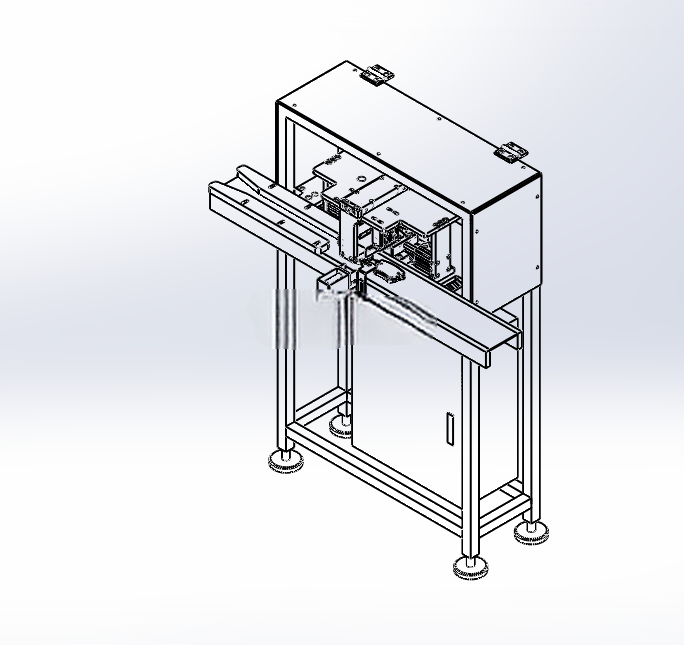

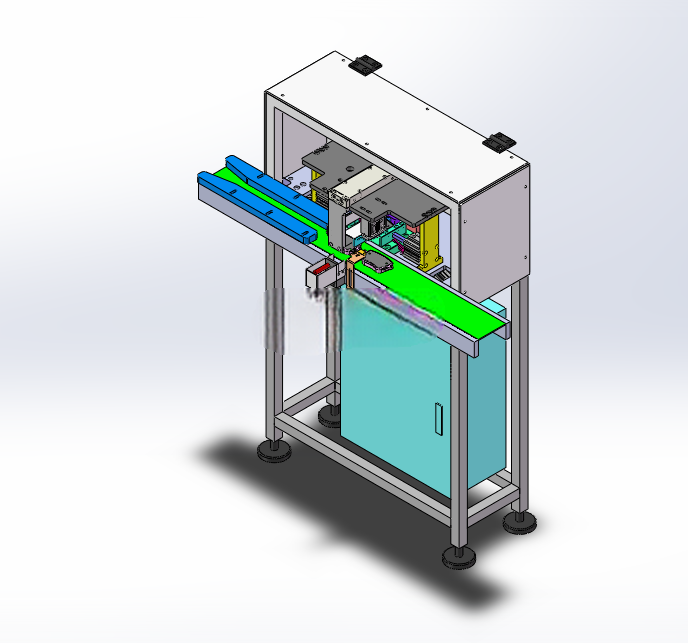

　　从整机布局来看，设备采用方管焊接机架作为承载基体，底部配置可调减震脚杯，机架下部预留电气柜安装腔体，柜体采用薄钢板折弯封板，侧边设置开合柜门方便内部布线、阀组维护；机架上部台面作为作业基准面，进料端设置双轨导向输送通道，通道两侧配置可调宽度导向条，可根据不同规格刹车片的外形宽度快速调整导向间距，输送面采用绿色耐磨皮带承载工件，进料侧设置光电检测位，工件到位后触发挡料机构抬升定位，避免工件输送过位。

　　折弯执行单元布置在台面中部工位，核心动作逻辑为工件定位完成后，侧边夹紧板先下行将工件基准面压紧固定，消除工件与工作台面的间隙，随后折弯压头沿导轨进给，对刹车片伸出的待折边缘施加弯折力，底座内置的电磁驱动组件配合铰链摆臂完成折边的90度压合成型，压合行程设置硬限位块，保证每批次折弯角度公差控制在工艺允许范围内；折弯完成后压头回退、夹紧板抬升，输送线启动将成品工件送出至下一工位，全程动作逻辑由PLC配合传感器检测联锁，缺料、卡料时设备自动触发停机报警。

　　设计阶段优先考虑了换型适配性，工作台的定位挡块、夹紧压块、折弯冲头均采用螺接固定方式，更换不同产品规格时仅需替换对应仿形夹具，无需改动主机架与输送主体结构；设备两侧预留操作维护空间，气动阀组、走线槽全部布置在机架内侧，外露运动部件位置设置安全防护挡板，避免操作人员肢体误入作业区间。整机占地边界沿输送方向延伸，进料输送段与出料输送段分别突出主机身两侧，现场排布时需在设备左右两侧预留不小于一米的操作维护空间，后方预留电气柜开门检修距离，机架脚杯可适配地面小幅不平工况，安装时仅需调平台面水平度即可满足运行精度要求。

　　结构建模过程中对夹爪受力、摆臂铰链强度做了简化校核，夹紧板的压合面贴附聚氨酯缓冲垫，避免硬接触压伤刹车片表面涂层；输送导轨采用铝型材搭建，自重轻且后期调整导向位置十分便捷，整机没有冗余复杂结构，所有执行机构均围绕薄钢片折弯的工艺动作做排布，既可以作为独立单机人工上下料使用，也可以直接并入全自动刹车片装配产线实现连续无人化生产。
