智能仓储滚筒输送线顶升移栽斜摆轮分拣结构

　　该套输送线结构面向智能仓储与厂内物流场景，主要用于纸箱、周转箱、袋装件及规则托盘货物在分拣区、缓存区、包装线与立体库接驳口之间的连续输送。现场布置时，滚筒段承担长距离直线输送，皮带段用于过渡、爬坡或对输送面连续性要求较高的工位；顶升移栽机构嵌入主线体内部，在货物需要横向分流、合流或转入垂直支线时动作，斜摆轮分拣段则通过摆轮角度变化实现货物左右侧分道，适合电商仓、医药仓、制造业成品库等多订单、多流向的分拣作业。

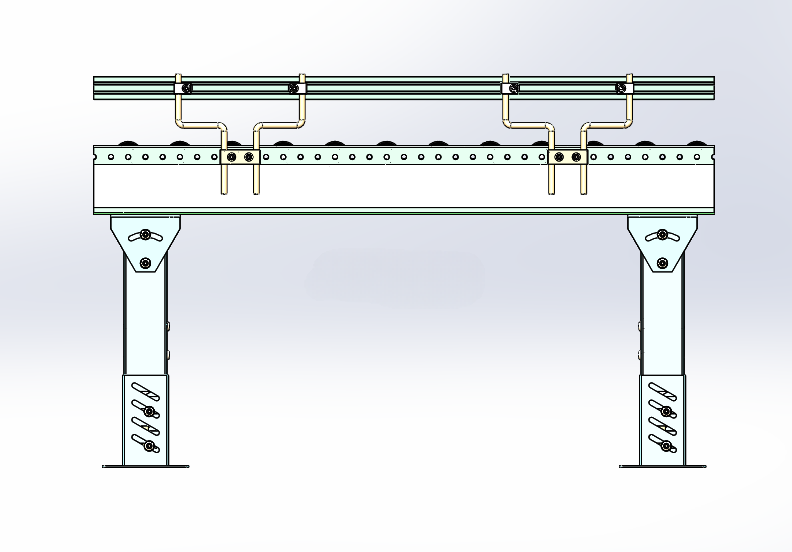

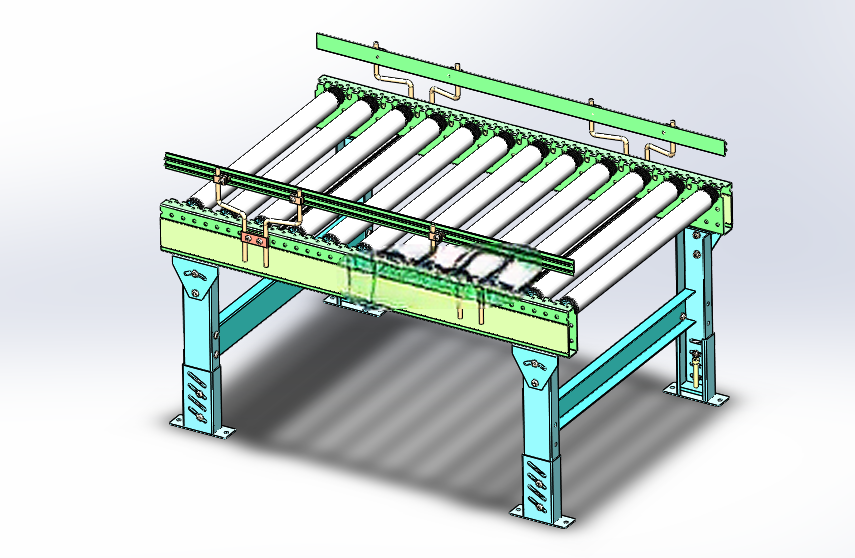

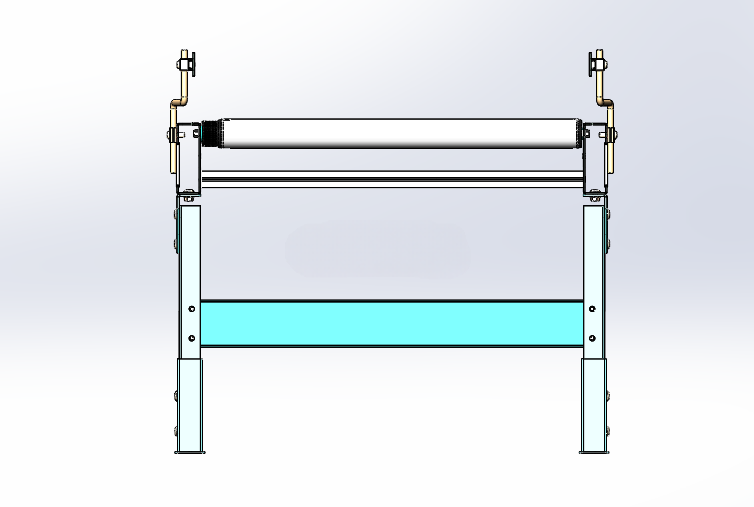

　　从结构组成看，线体主体由支撑立柱、侧梁、滚筒组、驱动单元、张紧机构、横向移栽模组、摆轮模组、导向挡边和安装底板构成。支撑件采用型材与板材组合，立柱底部预留地脚安装面，可通过膨胀螺栓或调整脚杯与地面固定；侧梁承担滚筒和驱动部件的安装基准，孔位按输送节距布置，便于后期增减滚筒、调整支撑间距。滚筒区域兼顾承载与滚动阻力，端部轴座与侧梁连接，维修时可单根拆换；皮带区域则围绕主动辊、从动辊、托板和张紧结构展开，保证带面在负载下不出现明显下垂。

　　顶升移栽部分的设计重点在于升降导向与动力输出。移栽链条或皮带模组平时低于主输送面，货物到达指定位置后，由顶升机构将横向输送单元抬升至高于滚筒面，使货物脱离原输送方向并进入支线；动作完成后模组回落，主线恢复直通。该结构对导向刚性、行程一致性和限位可靠性要求较高，建模时需要重点检查升降框架与固定框架之间的间隙、驱动轴同轴度以及顶升后输送面与主线高度差。若高度差过大，货物通过时会产生冲击；若顶升不足，则可能出现货物仍压在滚筒上、横向移送打滑的问题。

　　斜摆轮分拣段通过若干组可转向摆轮实现分流。摆轮在直行状态下与输送方向一致，分拣时按控制系统信号偏转一定角度，使货物在前进过程中获得侧向速度，从而滑入对应格口或支线。该方式适合轻中型箱件高速分拣，结构比重载移栽更轻巧，但对货物底面平整度、摆轮包覆材料摩擦系数以及摆角同步性较敏感。设计时需要结合货物尺寸确定摆轮排布密度：小件需要足够接触点，避免卡在轮组间隙；大件则要保证多点支撑，防止偏载转向时歪斜。导向栏边和入口段对中结构也不可忽略，它们决定货物进入分拣区时的姿态稳定性。

　　整机建模思路遵循先主线后功能模块、先骨架后附件的顺序。先确定输送高度、有效宽度、立柱跨距和设备外轮廓，再建立滚筒中心线、皮带辊轴中心线、移栽顶升行程面和摆轮回转中心。骨架确认后装入驱动、轴承座、张紧座、挡边、脚杯和护罩，最后检查各模块在直通、顶升、摆轮分流三种工况下的空间干涉。外形尺寸方面，线体宽度需按货物最大宽度加两侧安全余量确定，高度通常围绕人工接驳、辊筒台对接或立体库出入口高度设定；长度方向可按直线段、移栽段、分拣段分段拼装。安装边界上，要预留驱动端检修空间、电气走线空间、顶升机构下方维护空间以及摆轮模组侧向拆装空间，设备与立柱、护栏、消防通道之间也应保留足够距离。

　　对于结构设计人员，该模型的价值在于把皮带输送、滚筒输送、顶升移栽和斜摆轮分拣集中在同一物流线逻辑中，能够直观看到货物从主线输送到横向分流、再到角度分拣的机构衔接关系。建模过程中可据此校核输送面高度切换、模块嵌入方式、机架承载路径和现场拼装顺序，为仓储物流线方案设计、设备选型和非标细化提供参考。
