手机外壳弹片激光自动焊接工作站

　　该套设备面向消费电子金属结构件量产线的弹片与铜片焊接工序，主要部署在手机中框、外壳组件的后段组装车间，替代传统人工摆放、手持焊接、目检判定的作业模式。产线布局时，设备通常对接前段外壳成型或清洗工位，来料由飞达机构连续供给弹片，手机外壳经人工或接驳线放入转盘治具，整机在封闭防护舱内完成上料、定位、焊接、检测全流程，适配多批次、小节拍、高精度的3C零部件生产场景。

　　从实际用途看，设备核心完成手机外壳底部弹片或铜片的激光焊接：弹片由飞达自动分料并送入取放位置，4工位转盘按节拍旋转，依次承载工件完成上料、视觉定位、激光焊接和焊后检测。双相机系统分别承担工件位置识别与焊接点位高精度定位，补偿外壳来料公差和治具重复定位偏差；激光头执行非接触焊接，热影响区小，适合薄壁金属件与细小弹片的连接。焊接完成后，探针机构下压接触焊点，通过导通或位置反馈判断是否焊接OK，不良品可在后续工位区分，避免虚焊、漏焊流入下工序。

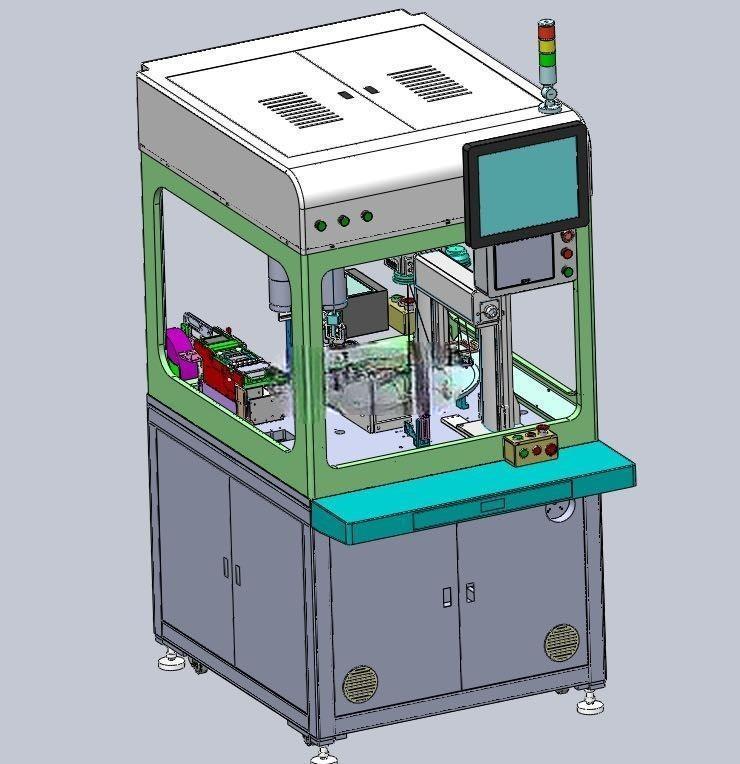

　　结构设计上，设备采用下部机柜、中部作业舱、上部控制与显示区的立式布局。下部柜体容纳电气控制元件、激光相关辅助单元、气源处理及维护空间，门板便于检修，底部配置脚轮与可调脚杯，兼顾转场移动和就位固定。中部以铝型材或钣金框架搭建透明防护舱，正面和侧面设置观察窗，既阻挡激光散射与焊接烟尘，又方便操作人员观察内部机构。工作台面延伸出蓝色操作台面，用于放料、抽检和临时放置物料；台面上布置按钮盒，包含启动、复位、急停等常用操作件。

　　上部机构集成转盘、飞达供料、取放模组、激光焊接头、视觉相机和探针检测模块。转盘采用多工位等分布局，治具随转盘循环流转，减少单工位等待时间；飞达供料部分针对细小弹片设计，保证料片分离、姿态稳定和取料位置一致。取放与焊接执行机构沿横梁或多轴模组布置，运动路径紧凑，相机与焊接头的相对位置在设计时需避开干涉，并预留标定和维护空间。顶部设置三色警示灯，用于设备运行、待机、报警状态提示；侧面悬臂安装人机界面，便于参数设置、工位状态监控和故障信息查看。

　　安装边界方面，该设备属于 standalone 式自动工作站，占地以机柜外形和前部操作空间为基准。现场布置需在正面预留操作人员上下料、观察和按按钮的空间，背部及侧面预留柜门开启、散热通风和检修距离；顶部警示灯与显示屏位置需避免厂房管线、桥架干涉。设备接入需考虑电源、压缩空气、激光安全防护、烟尘抽排以及接地要求，地脚调平后应保证转盘高速分度时机柜无明显晃动。透明舱门与安全联锁需纳入整机安全逻辑，开门状态下激光和运动机构应停止危险动作。

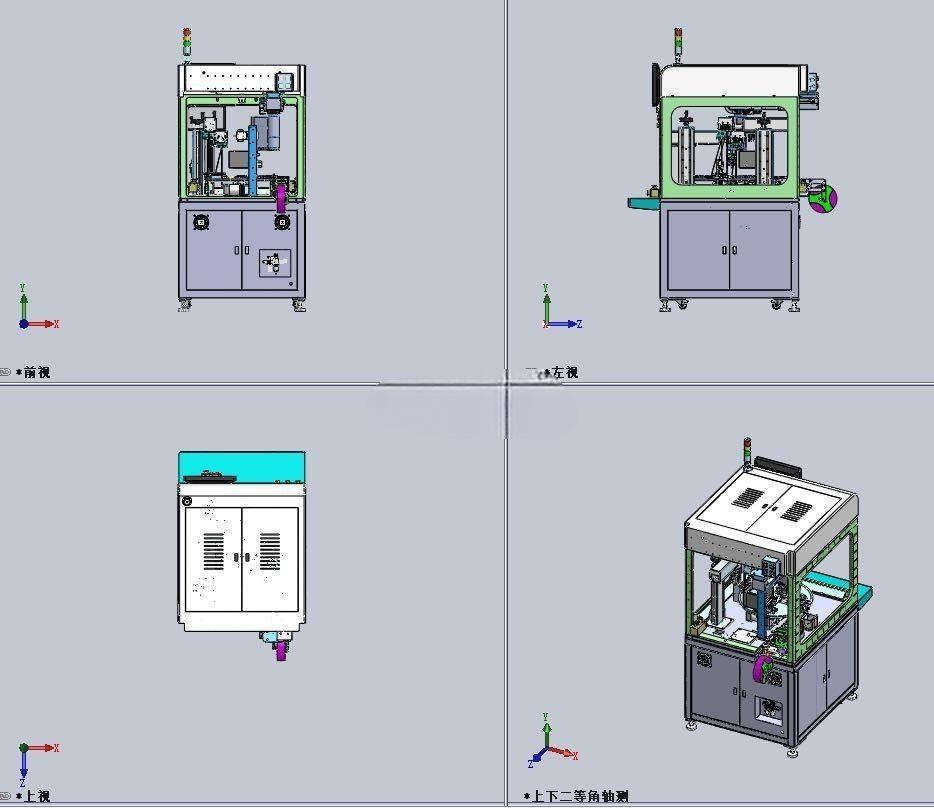

　　从建模思路看，三维结构重点表达了机架钣金、防护窗体、转盘治具、飞达供料、视觉相机、激光头、探针检测、人机界面、三色灯、按钮站及柜体细节。各模块之间的空间关系清晰，既适合用于方案评审、工位布局校核，也可作为同类3C自动焊接设备的结构参考。设计时需重点控制相机视野与焊接焦点的坐标关系、转盘分度精度、治具压紧可靠性、飞达出料稳定性以及探针测试行程，确保设备在连续节拍下兼顾焊接精度与检测稳定性。
