碳刷焊接专机立式自动点焊设备

　　这套立式碳刷焊接专机主要面向电机制造、汽车线束、电子元器件装配等需要小截面导体可靠熔接的工位。设备处理对象并不局限于碳刷本体，实际产线中也常用于电机转子漆包线引出端、多股铜线、接插件引脚、薄片端子以及线束节点的电阻点焊。与烙铁锡焊或压接铆接相比，电阻点焊通过电极加压并在短时间内通入受控电流，使接触区域局部发热形成熔核，能够减少虚焊、冷焊和连接松动，也避免锡焊带来的助焊剂残留、热影响扩散以及后续清洗问题。

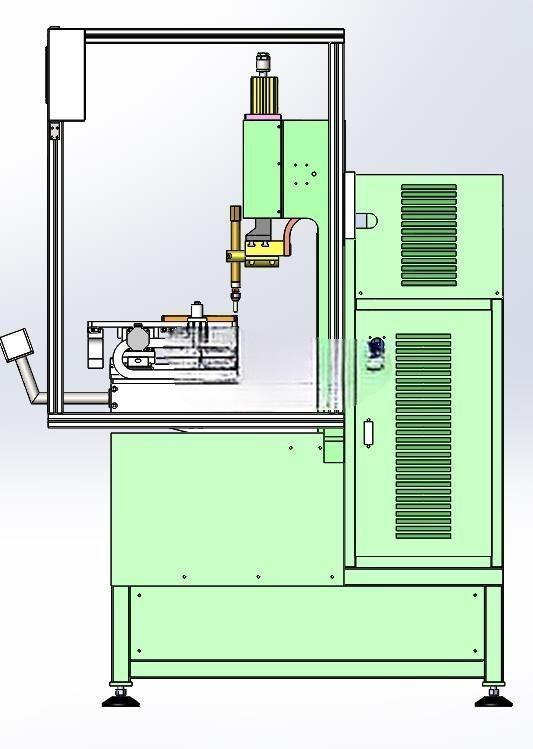

　　从整机布置看，设备采用下部柜体、中部焊接工作台、上部加压执行机构和侧置人机界面的立式结构。下部柜体承担机架支撑、电气元件容纳和防护作用，柜体侧板预留维护开口，底部设置可调支撑脚，便于在车间地面找平。中部工作台为工件定位和人工或自动上下料区域，台面上布置夹具安装面、电极避让空间以及防护挡板。上部机构通过立柱和横梁形成稳定框架，焊接变压器、加压驱动件、导向组件和电极座集中布置在工作区正上方，使加压路径尽量短，减少偏载造成的电极错位。

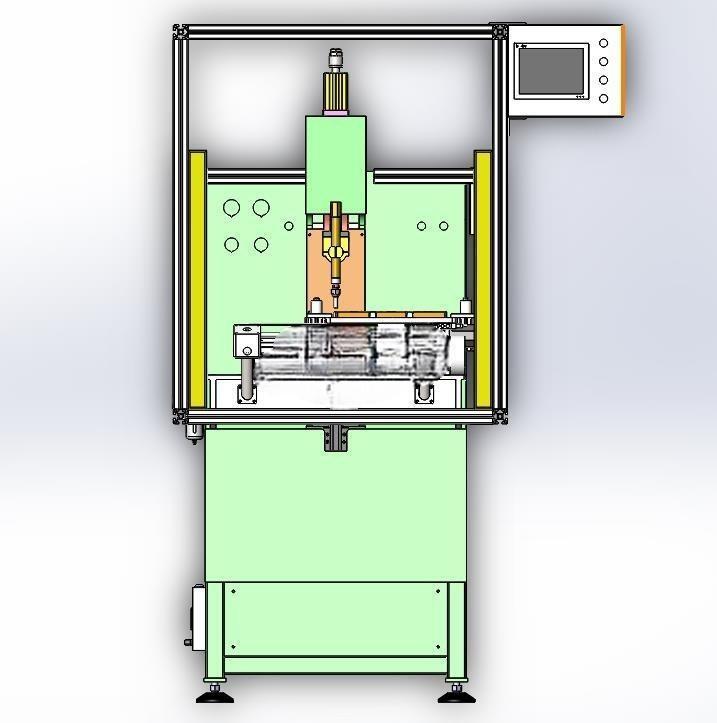

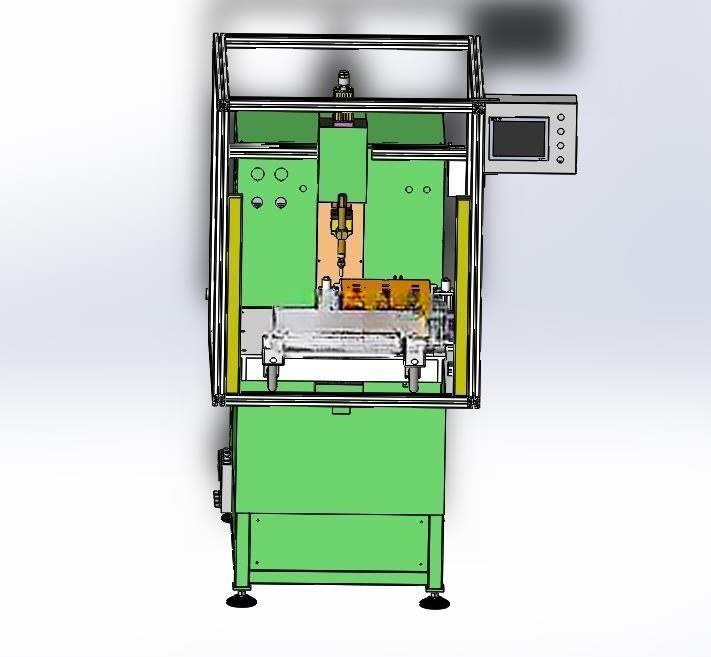

　　设备右侧悬挂操作面板，面板带显示屏和按钮区，支架可调整角度，方便操作者在装夹工件后快速设定焊接电流、通电时序、加压保持时间等参数。该布置将人机交互区与焊接区保持一定距离，既便于观察，又能降低火花飞溅对操作面板的影响。工作区两侧设置黄色防护挡板，用于限制人员手部误入电极动作范围，同时阻挡焊接瞬间的飞溅物。框架外侧采用铝型材或型钢构成边界，外形规整，门板和封板均可拆卸，适合设备厂在总装、接线、调试和后期维护时分阶段作业。

　　焊接机头是整机的核心。上电极沿垂直导向升降，驱动端与电极座之间设置绝缘和压力传递结构，保证电流只按焊接回路通过工件，而不经过无关机械件。电极头部采用可更换结构，磨损后可快速拆换；下电极或下支撑件根据工件形状设计，能够承托碳刷、铜线或端子，防止加压时工件翘曲。对于多股铜线与端子焊接，电极端面需要兼顾接触面积和电流密度，过宽会造成热量分散，过窄则容易压伤线材或引起局部过热。模型中机头、工作台和夹具之间保留了明确的同轴关系，结构设计时应重点控制电极与工件支撑面的垂直度。

　　控制系统采用微处理器式焊接控制思路，电流输出按分段时序管理，通常包括预压、缓升、焊接、缓降和保持几个阶段。预压阶段使电极先稳定贴合工件，避免通电瞬间接触电阻剧烈波动；电流缓升可降低冲击，缓降则有助于熔核冷却成形，减少飞溅和毛刺。对于漆包线焊接，合理的压力和电流曲线能够在不去除绝缘层或少量去除绝缘层的情况下形成可靠连接；对于汽车线束中的细铜线，则要控制热影响范围，避免邻近塑料件熔化或线材退火变脆。

　　在产线应用上，这类专机通常放在部件装配段，操作者将碳刷组件、引线、端子或小型支架放入定位夹具，启动后机头下降压紧，焊接回路通电，完成熔接后机头抬起，工件转入下一工序。若与自动送线、端子裁切或搬运机构配合，也可扩展为半自动或全自动单元。单机状态下，它更适合多品种、中小批量生产，因为夹具更换方便，工艺参数可按产品编号存储，换型时只需更换定位块、电极并调用对应焊接程序。

　　结构建模时需要特别关注安装边界。设备正面应保留工件取放空间，台面高度宜结合操作者站姿和夹具高度确定；后部需留出电气柜散热和检修距离；侧面面板支架旋转时不能与厂房立柱、输送线或安全光栅干涉。上部加压机构工作时会产生短时垂直载荷，机架横梁与立柱连接位置应具备足够刚度，避免反复加载后出现焊缝疲劳或螺钉松动。水冷或气路元件若纳入整机，管路应沿框架内侧走线，并与焊接变压器、大电流电缆保持清晰分区。

　　该模型对专用焊接设备开发具有较强参考价值：它不仅表达了机头、机架、夹具、防护板、操作面板和柜体的空间关系，也体现了电阻点焊设备在压力、电流、绝缘、防护和维护之间的综合设计逻辑。结构工程师可在此基础上细化电极寿命、夹具快换、烟尘排除、安全联锁和自动上下料接口，使其适配具体的碳刷组件或线束产品。
