旋转式自动上料整列分拣输送机构

　　这套旋转上料分拣机构主要面向中小尺寸规则或半规则散件的自动化供料工位，常见于五金冲压件、塑胶注塑件、小型包装件、电子结构件的产线前段。现场工况里，上游往往是批量周转箱或集中料仓，工件以堆叠、缠绕、姿态杂乱的状态进入，而后段装配、检测、包装设备只接受单件、定姿态、连续节拍的来料，因此该机构承担散料解垛、姿态整理、单件分离和有序输出的任务。

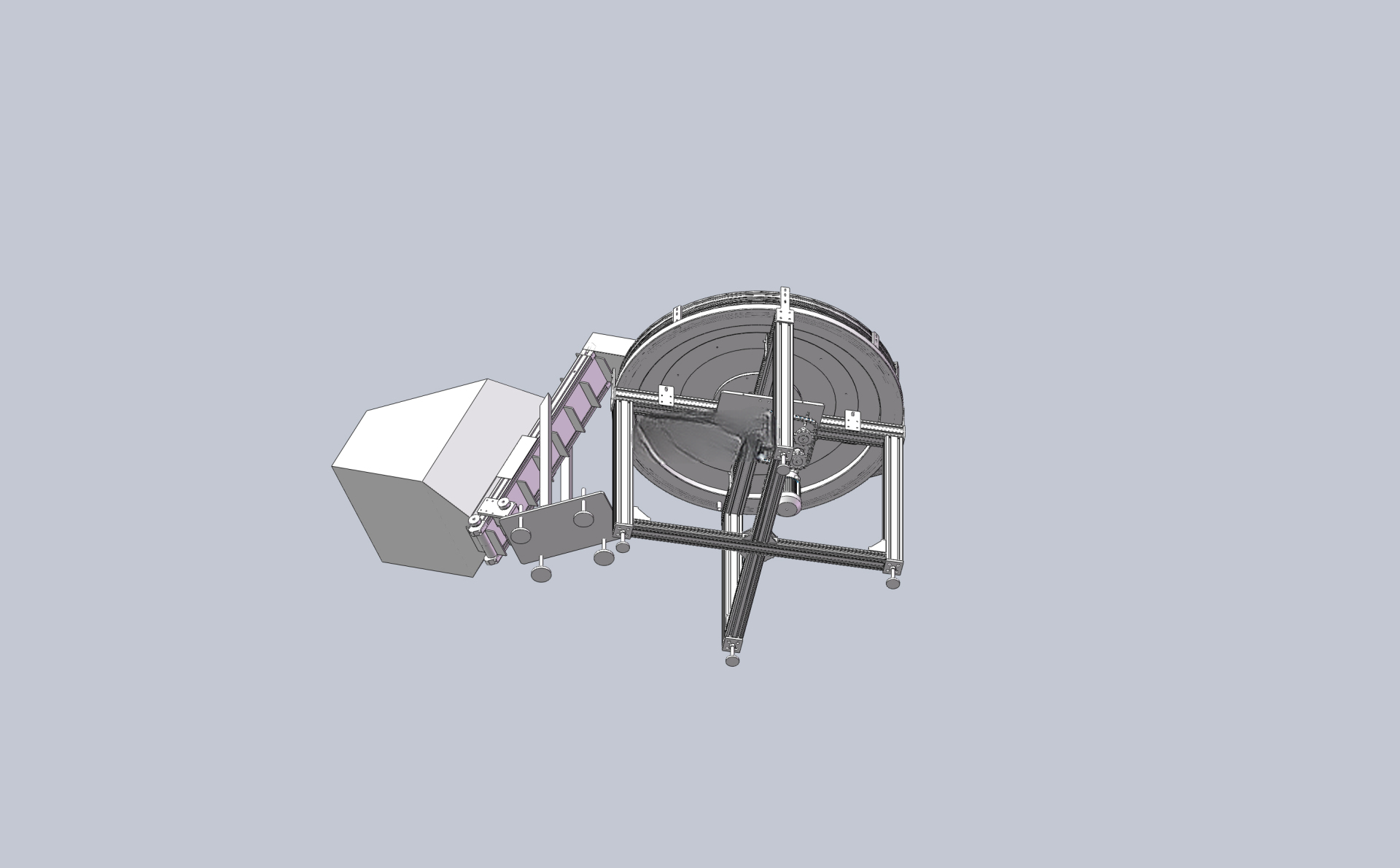

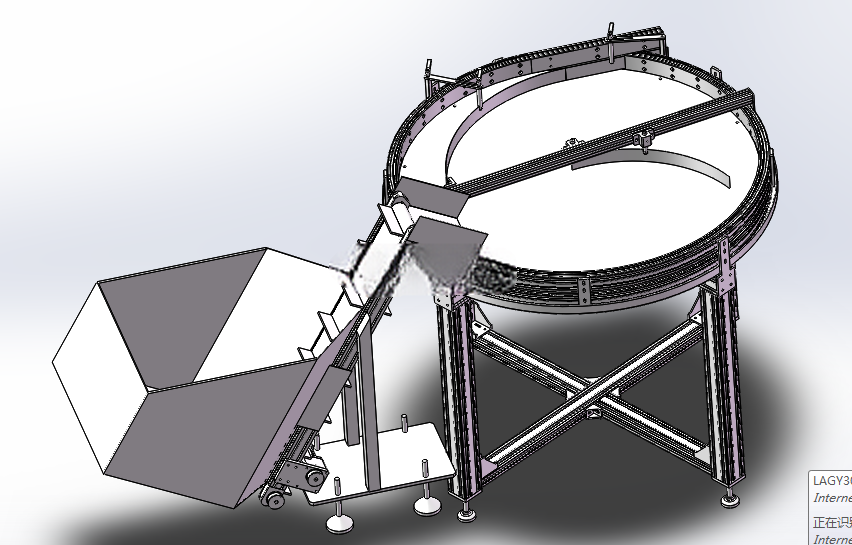

　　从布局上看，设备由倾斜提升输送段、圆形转盘整理区、环形导向护栏、阻挡分选结构、出料滑道和机架支撑系统组成。提升段位于转盘侧方，采用带挡边或带隔板的输送形式，将低位料斗内的工件连续抬升至转盘上方。料斗区域设置较大的接料容积，侧壁形成导流角度，便于人工倒料或与前段料仓衔接；提升带的倾角、挡边高度和落料位置需要根据工件外形校核，避免工件在爬升过程中回滑、叠料或直接冲击盘面。

　　圆形转盘是整列逻辑的核心。盘面保持水平旋转，工件落入盘内后随摩擦作用产生周向运动，同时在固定护栏、弧形导向板和特征挡块的约束下逐渐靠向外侧输送通道。环形护栏并不只是简单围挡，它与盘边形成宽度受控的行进路径：路径宽度按工件主尺寸设定，能够允许单排工件通过，却限制多层并排或竖立卡滞。对于姿态不符合要求的工件，转盘继续携带其回到开放盘面区域重新扰动；符合方向和姿态的工件则沿外圈通道进入出料位置。

　　阻挡分选结构布置在转盘出料路径附近，通过机械挡边、拨叉或缺口通道实现批量物料的单个释放。设计时需要重点处理三个问题：一是工件在高速旋转下的离心趋势，护栏高度和曲率半径要防止窜出；二是叠料、搭料在窄通道入口处的堵塞风险，入口处可设置斜面压条或剔除间隙，让上层工件回落盘心；三是出料节拍与后段设备匹配，转盘转速、护栏开口和滑道倾角共同决定单位时间输出件数。

　　出料滑道采用倾斜导槽形式，将整理后的工件从旋转区过渡到直线输送或直接送入下一工位。滑道宽度、深度和转弯半径应按工件通过姿态校核，过宽会失去定向作用，过窄则容易卡料。滑道末端可衔接振动盘、直振送料器、皮带线或机械手抓取位，因此该机构既可以作为独立供料机，也可以作为大型自动化线的预整理单元。

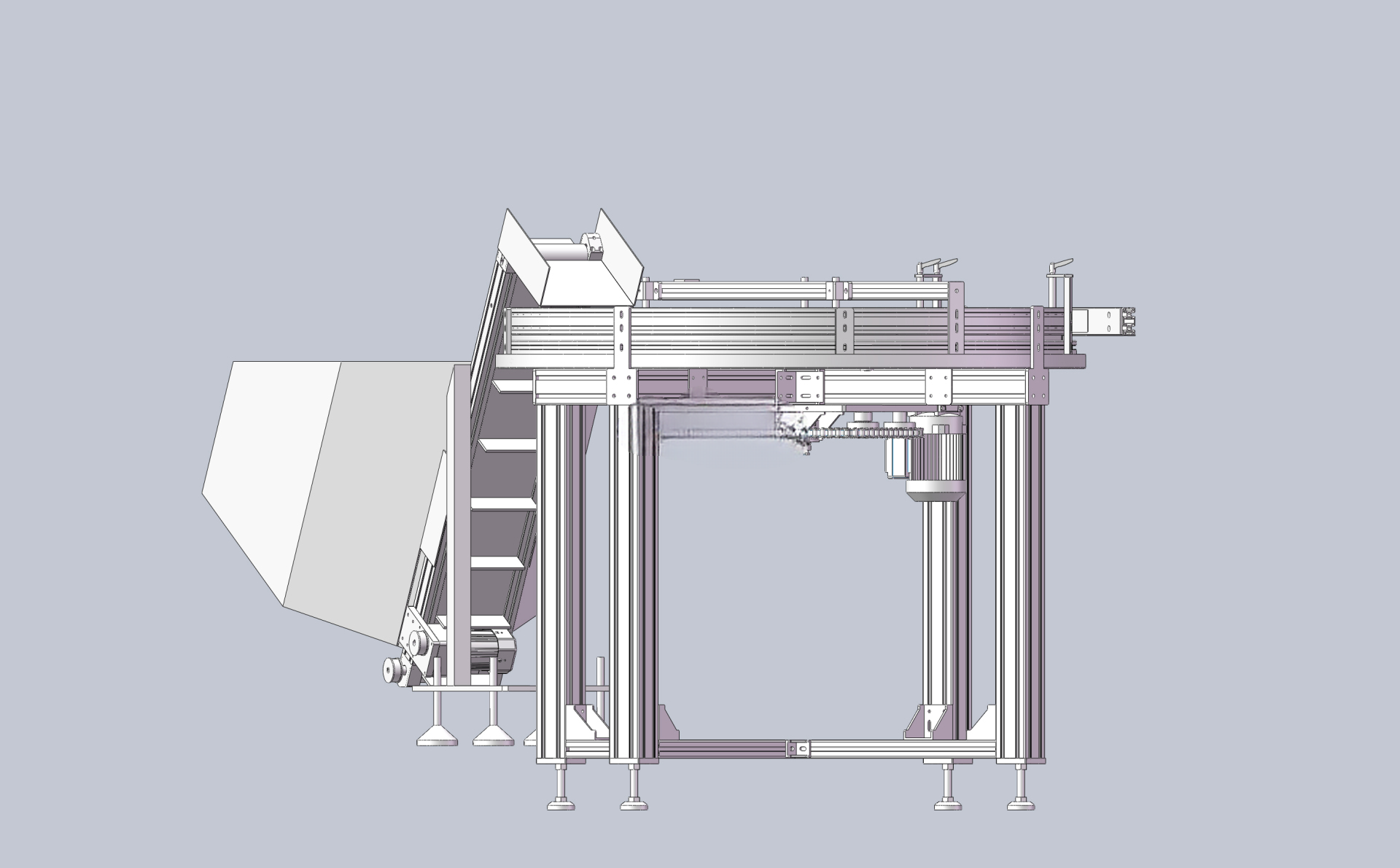

　　机架部分采用型材框架与支腿组合，底部配置脚杯用于现场调平。转盘下方设置交叉支撑，以承受盘面载荷和旋转产生的交变力；提升段与转盘框架之间保留装配和维护空间，方便更换导向件、清理卡料以及调整输送带张紧。整机占地呈“提升段斜向接入、圆盘主体居中、出料侧向引出”的形态，现场布置时需要在料斗侧预留人工补料或上料设备对接空间，在转盘外围预留护栏检修空间，在出料端预留与后段线体平齐的接口。

　　结构建模时，转盘直径、护栏内径、通道宽度、提升机倾角和料斗容积应围绕目标工件尺寸联动确定。若工件轻薄、易重叠，可降低盘面线速度并增加压料弧板；若工件较重、摩擦不足，则需提高盘面摩擦系数或增加携带挡条。该方案的优势在于用连续旋转和机械导向替代复杂视觉与多轴执行机构，结构直观、维护点少，适合节拍稳定、工件形状相对统一的批量供料场景。
