自动氩弧焊接工装回转机构

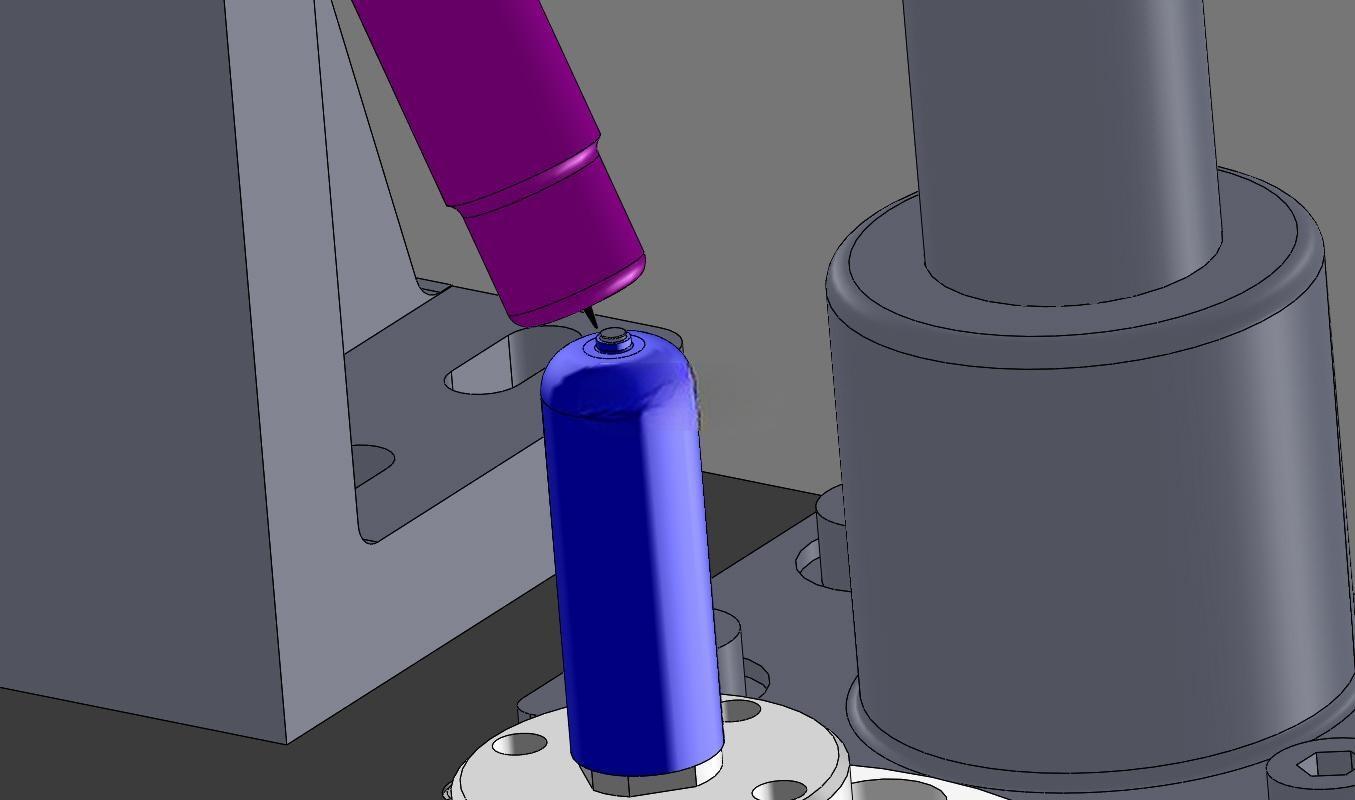

　　这套自动氩弧焊接工装主要面向小型圆柱件、管接头、五金轴套以及薄壁不锈钢零件的环缝焊接场景。现场布局中，工件以蓝色柱状件形式竖直装夹，焊枪从侧上方以固定倾角接近焊缝，配合底部回转驱动，使焊枪在工件旋转过程中保持相对稳定的弧长和落点。相比手工持枪焊接，这种结构能够把环形焊缝的线速度控制在较均匀的范围内，减少起弧、收弧段的堆高差异，也降低了操作人员长时间近距离观察弧光的强度。

　　从结构组成看，设备包含工件定位座、回转支撑柱、焊枪夹持与角度调节件、机架安装板以及防护避让空间。右侧较大的圆柱构件承担回转支承或驱动安装基准作用，其外径和高度决定了整机在工作台面上的占地边界；左侧立板用于安装焊枪调节组件，板上开设的槽孔为焊枪前后、高低位置调整提供余量。紫色部分为焊枪及夹持套，枪体相对工件轴线呈斜置状态，这样既便于氩气保护罩覆盖熔池，也能让焊丝或钨极对准接头位置。

　　设计这类工装时，首先要确认焊缝轨迹。若工件为圆周焊缝，工件轴线应尽量与回转轴线重合，偏心量过大会造成焊枪距焊缝忽远忽近，直接影响电弧稳定性。定位座需要根据零件外径设置止口或V形支撑，薄壁件不宜采用过大夹紧力，防止装夹变形传导到焊后尺寸。回转支承部分则要兼顾径向跳动和轴向窜动，尤其在焊接不锈钢小件时，0.1毫米级别的跳动差异就可能在焊缝外观上形成明显波纹。

　　焊枪调节机构是整机的关键。模型中焊枪并非刚性固定在单一位置，而是通过支架、夹块和槽孔形成多自由度调整：沿工件径向移动可改变钨极到焊缝的水平距离，沿竖直方向移动可控制弧长，绕夹持点转动则可调整焊枪倾角。实际调试时，通常先将工件装入定位座，再低速点动回转，确认焊缝圆周经过焊枪端部的同一点；随后固定枪夹，检查焊枪电缆、气管在回转过程中是否存在拉扯。对于需要填丝的接头，还应在枪体附近预留送丝软管和导向嘴的安装位置，避免后续改造时与机架干涉。

　　氩弧焊的保护效果与枪体姿态、气体流向密切相关。焊枪倾斜角过大时，氩气层容易被周围气流带走，熔池保护变差；枪体过于竖直，则可能影响操作视线和填丝空间。该结构将焊枪布置在工件侧上方，能够在保护罩覆盖熔池的同时保留观察角度。设备周边应预留挡风空间，若安装在车间通道旁，需要增加简易挡板，避免横向气流造成焊缝氧化发渣。

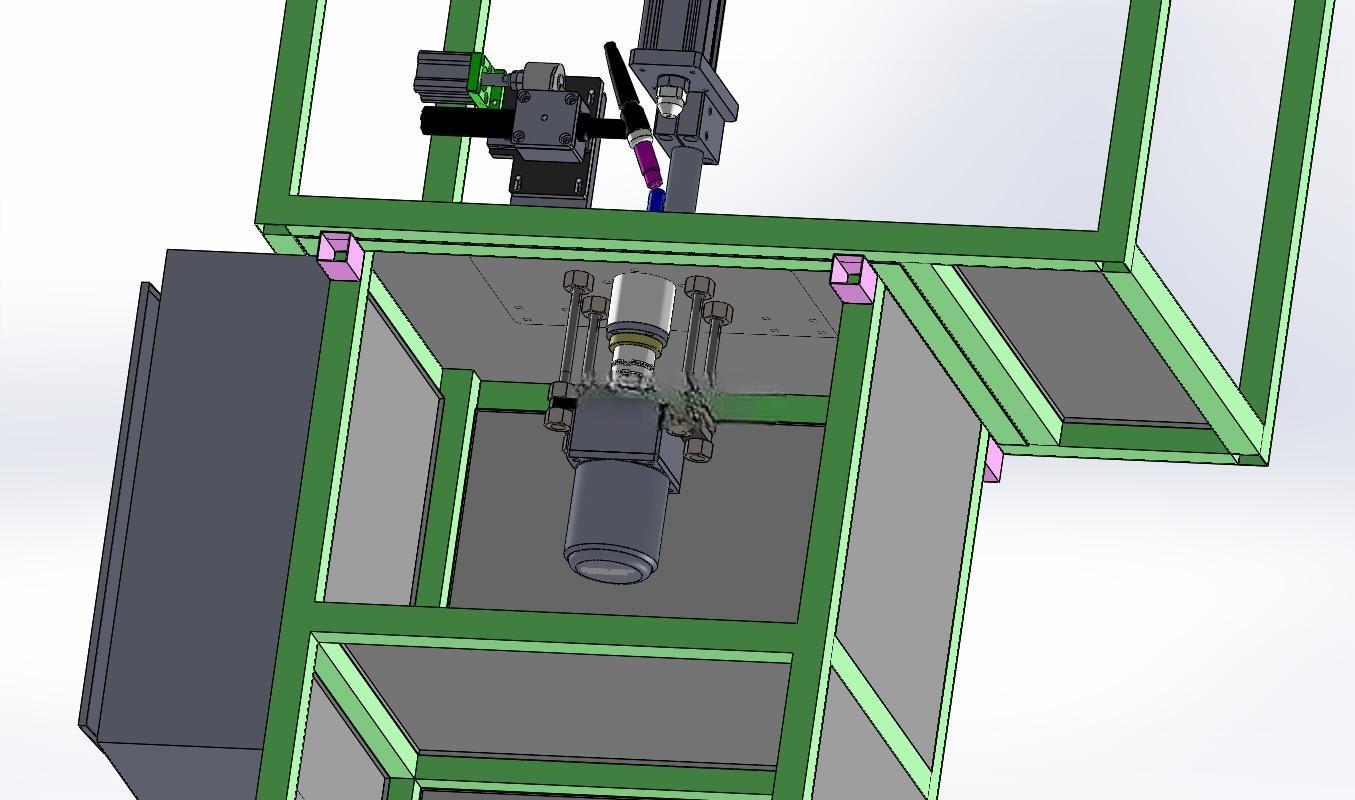

　　从安装边界看，工装适合固定在钢制工作台或焊接机架平台上，底板连接孔应与台面型材或焊接钢板匹配。回转驱动若布置在圆柱支座内部，需要预留电机、减速器或分割器的检修空间；若采用外部电机同步带传动，则要在侧面留出带轮和张紧结构位置。焊枪一侧需布置氩气管、焊把线以及可能存在的冷却水管，走线应远离回转工件和高温焊缝，管路弯曲半径不能过小，以免长期摆动后开裂。

　　在功能实现上，该设备强调“工件转动、焊枪相对固定”的焊接思路，适合批量小件的连续加工。机架不需要复杂多轴联动，但对定位重复性要求较高：同一批工件装入后，焊缝高度应保持一致，压块或快速夹钳的行程要满足取放件空间。对于端部封头、小管法兰、传感器外壳等零件，可通过更换定位套和压头实现多品种共用；对于不同直径工件，则需要重新核对焊枪倾角与回转中心，不能只改变夹持直径而忽略钨极落点。

　　建模时应重点表达回转轴线、焊枪尖端、定位止口和安装底板之间的关系。底板厚度、立板加强形式、支撑柱直径都会影响焊接过程中的刚性，若板材过薄，起弧瞬间的热变形和机构振动可能让焊缝轨迹偏移。整体结构以实用、可调、易维护为核心，既能够作为自动氩弧焊专机的机械主体，也可为环缝焊接工装的方案设计提供直接参考。
